Transductor potenciométrico con vástago TEX

Fabricant: Novotechnik
Catégorie: Déplacement, Potentiomètre linéaire, CAPTEURS, capteurs linéaires potentiométriques, Transducteurs linéaires

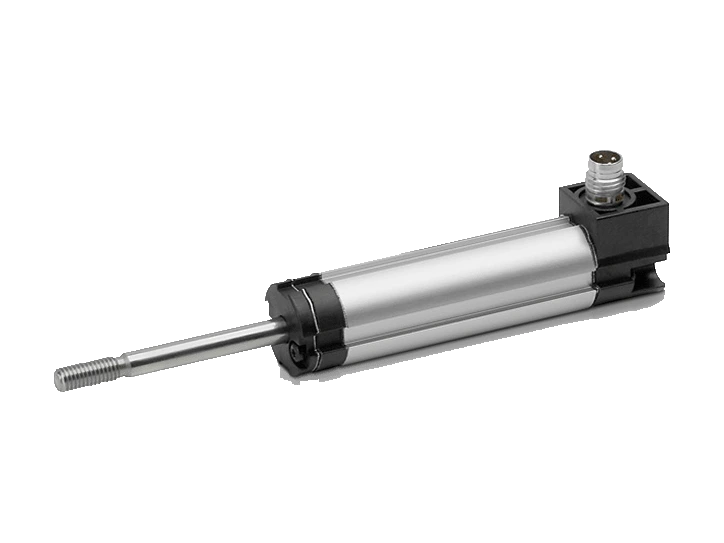

Transductor potenciométrico con vástago TEX de Novotechnik. Plástico conductor, con carcasa de aluminio anodizado.

Transductor de dimensiones reducidas, con bridas de fijación flexibles o montaje central. La conexión eléctrica es por conector M8 o por cable, que sale de la carcasa en dirección radial o axial. Los TEX con retorno elástico y con montaje con rótulas tienen sus propias hojas.

Puntos clave

Linealidad de hasta ±0,05 %
Resolución mejor que 0,01 mm
Vida de hasta 100 millones de movimientos (según la aplicación)
Dimensiones reducidas

Questions techniques fréquentes

¿Qué se puede conectar al transductor potenciométrico con vástago TEX?

Se le pueden conectar conectores y cables M8 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik y medidor multifunción con display digital, para señales potenciométricas y normalizadas MAP-4000.

¿Cómo se pide el transductor potenciométrico con vástago TEX?

El código de pedido tiene 6 casillas: carrera (mm), clase de protección, versión del vástago, montaje, versión eléctrica y conexión. Por ejemplo, TEX-0150-411-002-202 es la versión con rango eléctrico definido de 150 mm, transductor con vástago de un lado y rosca M5, montaje con bridas de fijación, versión linealizada y cable de 2 m con salida radial. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.

¿En qué condiciones trabaja el transductor potenciométrico con vástago TEX?

Temperatura de trabajo: -40 … +85 °C. Protección: IP54.

Propriétés

Fonctionnalité	Spécification
Description
Logement	Aluminium anodisé

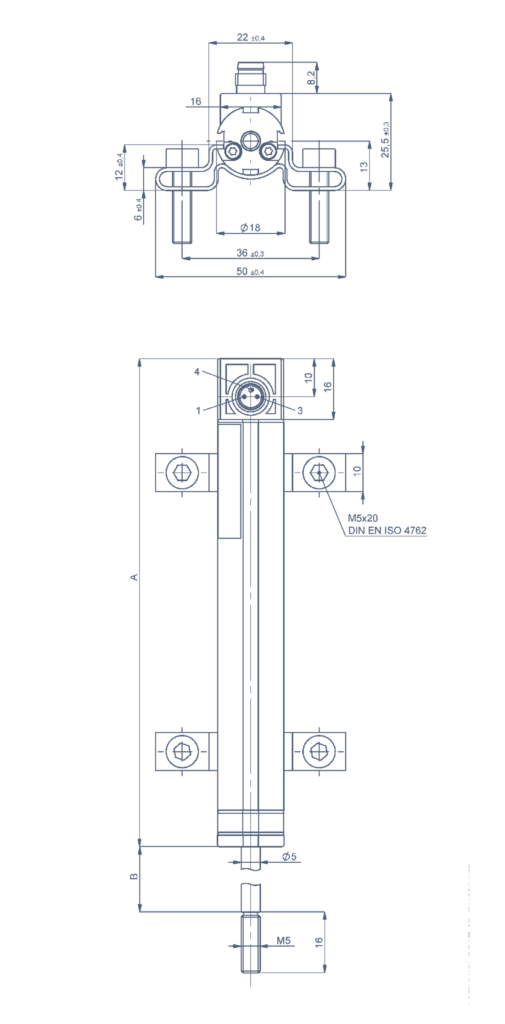

Montage	Bridas de fijación (2 bridas con 4 tornillos cilíndricos M5x20, incluidas) o montaje central M10 con collar (hasta 150 mm de carrera); ver plano
Tige	Acero inoxidable (1,4305), giratorio, rosca exterior M5
Palier	Cojinete de deslizamiento
élément résistif	plastique conducteur
Curseur	Multidedo de metal precioso
Connexion électrique	Conector redondo M8x1 de 3 polos / cable PUR de 3 hilos, 3x 0,14 mm², apantallado, 2 m o 5 m
Datos eléctricos
panneau de sortie	diviseur de tension
Tolerancia de la resistencia	±20 %
Répétabilité	0,01 mm
Corriente de cursor recomendada	< 1 µA
Corriente de cursor máx. en caso de fallo	10 mA
Tensión máx. admisible aplicada	42 V
Coeficiente de temperatura efectivo de la relación tensión de salida / aplicada	típ. 5 ppm/K
Resistencia de aislamiento (500 VDC)	> 10 MΩ
Rigidez dieléctrica (500 VAC, 50 Hz)	< 100 µA
Datos mecánicos
force motrice horizontale	< 3,0 N (a 20 °C)
Masa adicional del montaje central	10 g
Conditions environnementales
Température de travail	-40 … +85 °C
Humidité de fonctionnement	0 … 95 % H.R. (sin condensación)
Vibration	5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g
Choc	50 g, 6 ms
Vie	> 100 x 10⁶ movimientos típ.
Velocidad máx. de trabajo	10 m/s
Protección DIN EN 60529	IP54

Opción	Significado
Ejemplo: TEX-0150-411-002-202 = rango eléctrico definido de 150 mm, transductor con vástago de un lado y rosca M5, montaje con bridas de fijación, versión linealizada y cable de 2 m con salida radial.
1 · Rango eléctrico definido (mm)
0010 … 0300	Longitudes estándar: 10, 25, 50, 75, 100, 125, 150, 175, 200, 250 y 300 mm
2 · Clase de protección
4	Vástago de un lado (según el diagrama de la hoja)
3 · Versión del vástago
1	Transductor con vástago de un lado, rosca M5
4 · Montaje mecánico
1	Bridas de fijación
8	Montaje central M10 con collar, hasta 150 mm de carrera
5 · Versión eléctrica
002	Linealizada (estándar)
6 · Conexión eléctrica
101	Conector redondo M8x1 de 3 polos, salida radial
202	Cable estándar NT de 2 m, salida radial
205	Cable estándar NT de 5 m, salida radial
302	Cable estándar NT de 2 m, salida axial
305	Cable estándar NT de 5 m, salida axial
El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta.
