Transductor potenciométrico con retorno elástico TE1
Salida 0 … 10 V o 4 … 20 mA | Perfil 18 x 18 mm | Carrera 25 … 100 mm | Linealidad ±0,075 … ±0,2 % | Repetibilidad ±0,002 mm | 16 … 30 V | IP40
- Fabricant: Novotechnik
- Catégorie: Déplacement, Potentiomètre linéaire, CAPTEURS, capteurs linéaires potentiométriques, Transducteurs linéaires

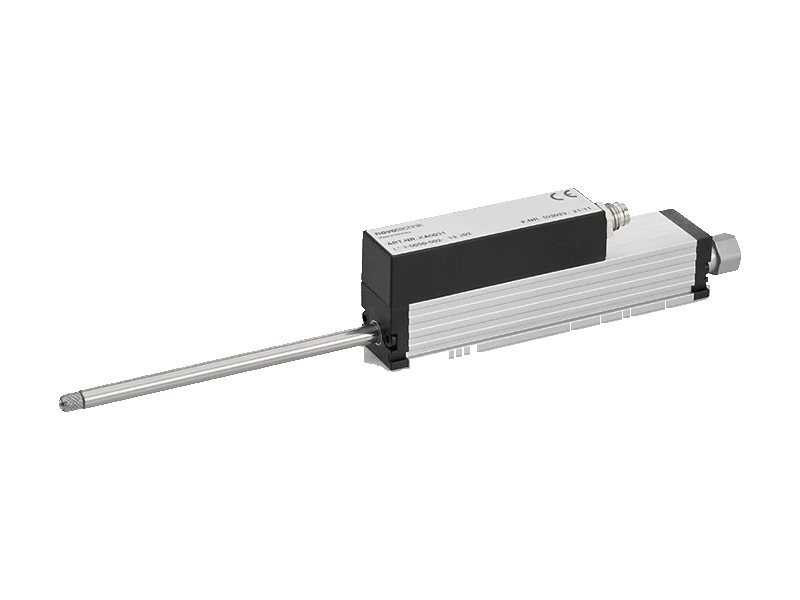

Transductor potenciométrico con retorno TE1 de Novotechnik. Plástico conductor con procesamiento de señal integrado.
Transductor con tecnología de plástico conductor y con procesamiento de señal integrado. El tipo con retorno elástico lleva en el vástago una punta de palpación; el apoyo del vástago por ambos lados admite fuerzas laterales altas en la punta. El transductor, con salida de 4 … 20 mA o de 0 … 10 V, se conecta directamente a las entradas analógicas del controlador.
Puntos clave
- Perfil de 18 x 18 mm
- Vida de hasta 100 millones de movimientos
- Linealidad de hasta ±0,075 %
- Repetibilidad de hasta ±0,002 mm
- Vástago apoyado por ambos lados
- Compatible con puntas de palpador estándar
Questions techniques fréquentes
¿Qué se puede conectar al transductor potenciométrico con retorno TE1?
Se le pueden conectar conectores y cables M8 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik y medidor multifunción con display digital, para señales potenciométricas y normalizadas MAP-4000.
¿Cómo se pide el transductor potenciométrico con retorno TE1?
El código de pedido tiene 6 casillas: carrera (mm), versión mecánica, interfaz, señal, característica y conexión. Por ejemplo, TE1-0100-102-411-101 (Art. 400049751) es la versión con rango definido de 100 mm, tipo con retorno elástico, interfaz analógica, salida de tensión de 0 … 10 V (vástago extendido = 0 V) y conector M8x1 de 3 polos con salida axial. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor potenciométrico con retorno TE1?
Temperatura de trabajo: -40 … +85 °C. Protección: IP40.

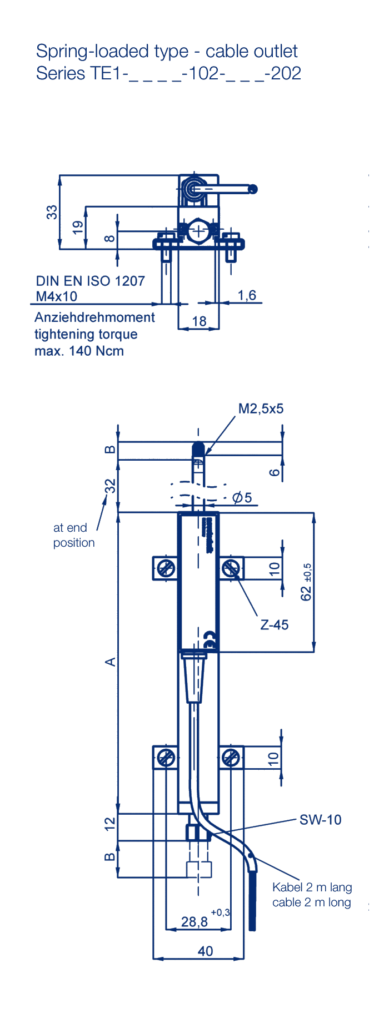

Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Description | |
| Logement | Aluminium anodisé AlMgSi |
| Montage | 2 bridas ajustables Z-45 y 4 tornillos cilíndricos M4x10 (incluidos) |
| Par de apriete máx. de los tornillos de fijación | 140 Ncm |
| Tige | Acero inoxidable AISI 303, 1,4305, con seguro antigiro, rosca interior M2,5×6 |
| Punta de palpación | Acero inoxidable, con rosca exterior M2,5 y bola de metal templado prensada (incluida) |
| Cojinetes | Casquillos deslizantes DU en ambos extremos |
| élément résistif | plastique conducteur |
| Curseur | Multidedo de metal precioso, amortiguado por elastómero |
| Connexion électrique | Conector M8x1 de 3 polos apantallado, o cable de 3 hilos de PVC apantallado, 0,14 mm² (AWG 26), 2 m |
| Datos eléctricos | |
| Rango definido | 25, 50, 75 y 100 mm |
| Répétabilité | ±0,002 mm |
| Résolution | illimité |
| Dinámica (eléctrica) | > 10 kHz |
| Tolerancia del punto cero eléctrico | típ. ±1,0 mm |
| Sortie de tension | 0 … 10 V (carga > 10 kΩ, tensión residual < 10 mV) |
| Salida de tensión, invertida | 10 … 0 V (carga > 10 kΩ, tensión residual < 10 mV) |
| Puissance de sortie | 4 … 20 mA (carga < 500 Ω) |
| Salida de corriente, invertida | 20 … 4 mA (carga < 500 Ω) |
| Protección contra cortocircuito | Sí, todas las salidas frente a GND y Ub |
| Tensión de alimentación Ub | 16 … 30 V |
| Rizado de la tensión de alimentación | máx. 10 % Vss |
| Consommation à vide | < 1 W |
| Consumo de corriente | 20 mA típ. |
| Coefficient de température | < 20 ppm/K |
| Protección contra sobretensión | < 36 V (permanente) |
| protection contre l'inversion de polarité | Sí, líneas de alimentación |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Datos mecánicos | |
| Fuerza de accionamiento, vástago extendido (horizontal) | < 2,5 N |
| Fuerza de accionamiento, vástago retraído (horizontal) | < 5,0 N |
| Fuerza de accionamiento hasta el tope | máx. 5 N |
| Conditions environnementales | |
| Température de travail | -40 … +85 °C |
| Humidité de fonctionnement | 0 … 95 % H.R. (sin condensación) |
| Vibración IEC 60068-2-6 | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque IEC 60068-2-27 | 50 g, 11 ms (un solo golpe) |
| Vie | > 100 x 10⁶ movimientos |
| Protección DIN EN 60529 | IP40 |
| MTTF (ISO 13849-1, método de recuento de piezas, sin carga) | 25 años |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Compatibilité électromagnétique | |
| Declaración de conformidad (EMC) | UE y UK: EN 61000-6-2, EN 61000-6-3 |
| EN 61000-4-2 | Descarga electrostática (ESD) 4 kV, 8 kV |
| EN 61000-4-3 | Campos electromagnéticos 10 V/m |
| EN 61000-4-4 | Transitorios rápidos (burst) 1 kV |
| EN 61000-4-6 | Perturbaciones conducidas inducidas por campos de RF 10 V ef. |
| EN 61000-4-8 | Campos magnéticos a frecuencia industrial 30 A/m |
| EN 55016-2-3 | Perturbaciones radiadas, clase B |
| Référence | Configuration |
|---|---|
| TE1-0025-102-411-101TE10025102411101 | Art. 400049601 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0025-102-411-202TE10025102411202 | Art. 400049602 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0025-102-412-101TE10025102412101 | Art. 400049621 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0025-102-412-202TE10025102412202 | Art. 400049622 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0025-102-421-101TE10025102421101 | Art. 400049611 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0025-102-421-202TE10025102421202 | Art. 400049612 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0025-102-422-101TE10025102422101 | Art. 400049631 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0025-102-422-202TE10025102422202 | Art. 400049632 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
| TE1-0050-102-411-101TE10050102411101 | Art. 400049651 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0050-102-411-202TE10050102411202 | Art. 400049652 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0050-102-412-101TE10050102412101 | Art. 400049671 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0050-102-412-202TE10050102412202 | Art. 400049672 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0050-102-421-101TE10050102421101 | Art. 400049661 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0050-102-421-202TE10050102421202 | Art. 400049662 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0050-102-422-101TE10050102422101 | Art. 400049681 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0050-102-422-202TE10050102422202 | Art. 400049682 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
| TE1-0075-102-411-101TE10075102411101 | Art. 400049701 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0075-102-411-202TE10075102411202 | Art. 400049702 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0075-102-412-101TE10075102412101 | Art. 400049721 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0075-102-412-202TE10075102412202 | Art. 400049722 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0075-102-421-101TE10075102421101 | Art. 400049711 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0075-102-421-202TE10075102421202 | Art. 400049712 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0075-102-422-101TE10075102422101 | Art. 400049731 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0075-102-422-202TE10075102422202 | Art. 400049732 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
| TE1-0100-102-411-101TE10100102411101 | Art. 400049751 · Salida: 0 … 10 V · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0100-102-411-202TE10100102411202 | Art. 400049752 · Salida: 0 … 10 V · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0100-102-412-101TE10100102412101 | Art. 400049771 · Salida: 10 … 0 V · Conexión: Conector M8 |
| TE1-0100-102-412-202TE10100102412202 | Art. 400049772 · Salida: 10 … 0 V · Conexión: Cable 2 m |
| TE1-0100-102-421-101TE10100102421101 | Art. 400049761 · Salida: 4 … 20 mA · Conexión: Conector M8 · Tipo preferente: Sí |
| TE1-0100-102-421-202TE10100102421202 | Art. 400049762 · Salida: 4 … 20 mA · Conexión: Cable 2 m · Tipo preferente: Sí |
| TE1-0100-102-422-101TE10100102422101 | Art. 400049781 · Salida: 20 … 4 mA · Conexión: Conector M8 |
| TE1-0100-102-422-202TE10100102422202 | Art. 400049782 · Salida: 20 … 4 mA · Conexión: Cable 2 m |
