Transductor magnetostrictivo de perfil TP1 analógico
Magnetostrictivo | Carrera 50 … 4250 mm | Salida de tensión o de corriente | Linealidad ≤ ±0,02 % FS | 16 bits | IP67 / IP68
- Fabricant: Novotechnik
- Catégorie: Déplacement, CAPTEURS, Transductor Lineal Magnetostrictivo, Transducteurs linéaires
Transductor magnetostrictivo TP1 analógico de Novotechnik. Tecnología NOVOSTRICTIVE, sin contacto.
Transductor de diseño de perfil con tecnología magnetostrictiva para medida de posición en longitudes de hasta 4250 mm. Con el marcador de posición flotante, la medida está desacoplada mecánicamente y es, por tanto, sin desgaste. El TP1 es insensible a la suciedad, al polvo y a la humedad.
Puntos clave
- Tecnología de medida magnetostrictiva sin contacto
- Detección de posición sin contacto
- Sin desgaste, vida mecánica ilimitada
- Resolución de hasta 1 µm, independiente de la longitud
- Coeficiente de temperatura bajo, ≤ 30 ppm/K
Questions techniques fréquentes
¿Qué se puede conectar al transductor magnetostrictivo TP1 analógico?
Se le pueden conectar conectores y cables M12 de Novotechnik, conectores y cables M16 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik y posicionadores (imanes y cursores) para sensores lineales de Novotechnik.
¿Cómo se pide el transductor magnetostrictivo TP1 analógico?
El código de pedido tiene 6 casillas: carrera (mm), versión mecánica, interfaz, señal, característica y conexión. Por ejemplo, TP1-0800-101-411-102 es la versión con rango eléctrico de 800 mm, diseño de perfil, interfaz analógica, salida de tensión de 0 … 10 V y 10 … 0 V (con teach-in) y conector M12x1 de 8 polos. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el transductor magnetostrictivo TP1 analógico?
Temperatura de trabajo: -40 … +85 °C. Protección: IP67.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Description | |
| Logement | Aluminio anodizado AlMgSi0,5 F22, 3.3206.71 |
| Bridas de los extremos | Aluminio G AlSi12Cu1 (FE) |
| Montage | Bridas ajustables (incluidas) |
| Marcador de posición | Flotante, de plástico; o guiado, de plástico, con acoplamiento articulado |
| Connexion électrique | Conector M12x1 de 8 polos, apantallado; conector M16x0,75 (IEC 130-9) de 6 u 8 polos, apantallado; cable PUR de 8x 0,25 mm², apantallado, de 1, 3 o 5 m |
| Électronique | SMD con ASIC integrado; la carcasa del conector (pantalla) está unida a la carcasa del sensor; la carcasa está desacoplada capacitivamente de la electrónica |
| Datos eléctricos | |
| Rango eléctrico (cota B) | 0050 … 4250 mm |
| Señal de salida de tensión | 0,1 … 10 V (carga ≥ 5 kΩ) |
| Señal de salida de tensión | -10 … 10 V (carga ≥ 5 kΩ) |
| Señal de salida de corriente | 0,1 … 20 mA (carga ≤ 500 Ω) |
| Señal de salida de corriente | 4 … 20 mA (carga ≤ 500 Ω) |
| Número de canales, salida de tensión | 2 |
| Número de canales, salida de corriente | 1 |
| Frecuencia de muestreo (actualización) | < 750 mm: 2 kHz; 750 … < 2000 mm: 1 kHz; > 2000 mm: 0,5 kHz; extrapolada a 16 kHz |
| Résolution | 16 bits |
| Linealidad absoluta (*) | ≤ ±0,02 % FS (mín. ±50 µm) |
| Tolerancia del punto cero eléctrico | ±0,5 mm (mín. 2 x reproducibilidad) |
| Reproducibilidad | ≤ 0,03 % FS |
| Hystérèse | ≤ 0,01 % FS |
| Error de temperatura | ≤ 30 ppm/K (mín. 0,01 mm/K) |
| Tension d'alimentation | 24 (19 … 30) VDC |
| Tensión de alimentación con aislamiento galvánico | 24 (18 … 36) VDC |
| Rizado de la tensión de alimentación | ≤ 10 % Ub |
| Consumo de corriente | ≤ 100 mA |
| Protección contra sobretensión | 40 VDC (temporal / 1 min) |
| protection contre l'inversion de polarité | Sí, hasta la tensión de alimentación máx. |
| Protección contra cortocircuito | Sí (salidas frente a GND y a la tensión de alimentación máx.) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Datos mecánicos | |
| Rango eléctrico (cota B) | 0050 … 0500 mm en pasos de 25 mm; 500 … 1000 mm en pasos de 50 mm; 1000 … 2000 mm en pasos de 100 mm; 2000 … 4250 mm en pasos de 250 mm; otras longitudes, bajo pedido |
| Longitud de la carcasa (cota A) | cota B + 146 mm |
| Velocidad máx. de trabajo con señal de salida válida | 10 m/s |
| Aceleración máx. de trabajo con señal de salida válida | 200 m/s² |
| Choque IEC 60068-2-27 | 100 g (11 ms), un solo golpe |
| Vibración IEC 60068-2-6 | 20 g (5 … 2000 Hz, Amax = 0,75 mm) |
| Protección DIN EN 60529, con conector fijado | IP67 |
| Protección DIN EN 60529, con cable | IP68 |
| Vie | Mecánicamente ilimitada (con marcador de posición flotante) |
| Température de travail | -40 … +85 °C |
| Température de stockage | -40 … +105 °C |
| Humidité de fonctionnement | 0 … 95 % H.R. (sin condensación) |
| Seguridad y conformidad | |
| MTTF (IEC 60050) | 270 años |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Conformité | CE |
| Compatibilité électromagnétique | |
| EN 61000-4-2 | Descargas electrostáticas (ESD) 4 kV, 8 kV |
| EN 61000-4-3 | Campos electromagnéticos 10 V/m |
| EN 61000-4-4 | Transitorios rápidos (burst) 2 kV |
| EN 61000-4-6 | Perturbaciones conducidas inducidas por campos de RF 10 V ef. |
| EN 55011 | Perturbaciones radiadas, clase B |
| Opción | Significado |
|---|---|
| Ejemplo: TP1-0800-101-411-102 = rango eléctrico de 800 mm, diseño de perfil, interfaz analógica, salida de tensión de 0 … 10 V y 10 … 0 V (con teach-in) y conector M12x1 de 8 polos. | |
| 1 · Rango eléctrico (mm) | |
| 0050 … 4250 | Pasos de 25 mm hasta 500, de 50 mm hasta 1000, de 100 mm hasta 2000 y de 250 mm hasta 4250; otras longitudes, bajo pedido |
| 2 · Versión mecánica | |
| 101 | Diseño de perfil |
| 3 · Interfaz eléctrica | |
| 4 | Analógica |
| 4 · Señal de salida | |
| 1 | Sortie de tension |
| 2 | Puissance de sortie |
| 5 · Característica, tensión (41_) | |
| 1 | 0 … 10 V y 10 … 0 V (*) |
| 4 | 0 … 10 V y 10 … 0 V con aislamiento galvánico |
| 6 | -10 … +10 V y +10 … -10 V con aislamiento galvánico |
| 5 · Característica, corriente (42_) | |
| 1 | 0 … 20 mA (*) |
| 2 | 20 … 0 mA (*) |
| 3 | 4 … 20 mA (*) |
| 4 | 20 … 4 mA (*) |
| 6 · Conexión eléctrica | |
| 101 | Conector M16x0,75 (IEC 130-9), 8 polos |
| 102 | Conector M12x1, 8 polos |
| 103 | Conector M16x0,75 (IEC 130-9), 6 polos |
| 201 | Cable de 8 hilos, apantallado, 1 m |
| 203 | Cable de 8 hilos, apantallado, 3 m |
| 205 | Cable de 8 hilos, apantallado, 5 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
Autres produits
Magnetostrictivo | Carrera 50 … 4250 mm | IO-Link V1.1, COM 3 | Resolución 1 o 5 µm | 1 a 3 marcadores de posición | 18 … 30 VDC | IP67 / IP68
Capteur inductif | Limite 3 000 N·m | 16 000 tr/min | Bride PCD 130,0 mm | Précision 0,02% | Inertie 0,0093 kg·m²
Mesure de niveau radar pour barrages et canaux ouverts
Sin contacto: imán en eje hueco | Eje hueco Ø4, 5, 6, 8 o 10 mm | Carcasa 45×45 mm | 8192 pasos/vuelta (13 bits) | SSI (RS422), binario natural | Alimentación 5 V, 5–30 o 10–30 V | IP67 eje, 30000 rpm
Gamme d'enceintes de protection thermique intégrées haute performance (enveloppe de refroidissement par air) : Refroidissement forcé continu pour les fonderies et les environnements à fortes contraintes thermiques
Capteur de température mural avec capteur Pt100, enregistreur de données intégré.
Divisor de tensión | Ø 27 mm | Eje Ø 6 mm | Ub máx. 42 VDC | IP40 | 2 o 3 secciones | 120°, 240° o 345°
Télémétrie légère (série eS) | Plage de couple flexible : 50 à 100 N·m | Acier haute résistance | Bride PCD : 101,5 mm | Inertie : 0,00350 kg·m²

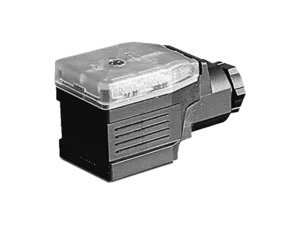

Salida 0…10 V, 0…20 mA o 4…20 mA | Para LWH y TLH | 18…30 VDC | Linealidad típ. 0,01 % | IP 65 | Cable Ø 4…10 mm
