Acondicionador de señal para LWH y TLH MUW 200/250
Salida 0…10 V, 0…20 mA o 4…20 mA | Para LWH y TLH | 18…30 VDC | Linealidad típ. 0,01 % | IP 65 | Cable Ø 4…10 mm
- Fabricant: Novotechnik
- Catégorie: Convertisseurs de signaux, INSTRUMENTATION, Résistance et potentiomètres

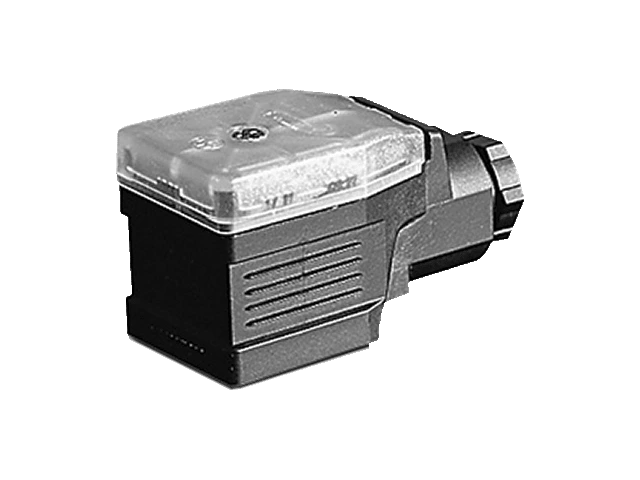

Acondicionador de señal MUW 200/250 de Novotechnik. Módulo de interfaz en conector DIN 43650.
Módulo de interfaz para los transductores de posición de las series LWH y TLH, integrado en una caja para el conector DIN 43650 y situado junto al sensor. Alimenta el transductor con una tensión constante muy estable y toma la señal del cursor sin carga mediante una etapa de entrada de alta resistencia. La convierte en una señal normalizada proporcional al desplazamiento. La serie 200 tiene rango y punto cero fijos; la serie 250 los tiene ajustables con trimmers de husillo.
Puntos clave
- Módulo de interfaz para transductores de posición de las series TLH y LWH
- Situado junto al sensor, en la conexión del conector
- Señales de salida normalizadas: 0…10 V, 0…20 mA y 4…20 mA
- Linealidad típica 0,01 %
Questions techniques fréquentes
¿Cómo se pide el acondicionador de señal MUW 200/250?
Por ejemplo, MUW-250-1 (Art. 400054152) es la versión con serie 250, con rango y punto cero ajustables, y salida 0…10 V. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el acondicionador de señal MUW 200/250?
Temperatura de trabajo: -25…+70 °C. Protección: IP 65 (DIN 400 50 / IEC 529).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Que mesure-t-il ? | |
| Transductores admitidos | Series LWH y TLH |
| Résistance d'entrée | > 10 MΩ |
| Toma de la señal del cursor | Sin carga, con etapa de entrada de alta resistencia |
| Resistencia de conexión admisible del transductor | ≥ 700 Ω |
| Cómo mide | |
| Tensión de referencia interna para el transductor | > 10 V DC, muy estable y a prueba de cortocircuitos |
| Linéarité | 0,01 % (típica) |
| Coeficiente de temperatura* | 30 ppm/K (típico) |
| Margen de ajuste del punto cero (serie 250) | 10 % |
| Margen de ajuste de ganancia (serie 250) | 1…2 |
| Qué entrega | |
| Sortie | Carga o corriente |
| 0…20 mA | Impedancia de carga máx. 500 Ω |
| 0…10 V | I máx. 20 mA, a prueba de cortocircuitos |
| 4…20 mA | Impedancia de carga máx. 500 Ω |
| Fonctions | |
| Serie 200 | Rango y punto cero no ajustables |
| Serie 250 | Rango y punto cero ajustables con trimmers de husillo |
| Sentido de la salida | Sube al mover la varilla (LWH) o el cursor (TLH) del terminal 1 al 3 (estado de suministro) |
| Inversión del sentido | Intercambiando los terminales 1 (negro) y 3 (azul) en el inserto |
| Orientación del cable de conexión | En pasos de 90°, girando el inserto de la caja |
| Configuraciones especiales | Con otras tensiones de alimentación, tensiones de salida o rangos de ajuste, bajo pedido |
| Alimentación y entorno | |
| Tension d'alimentation | 18…30 V CC |
| Consumo de corriente | máx. 35 mA |
| Protección contra polaridad inversa | Intégré |
| Température de travail | -25…+70 °C |
| Protection | IP 65 (DIN 400 50 / IEC 529) |
| Datos mecánicos | |

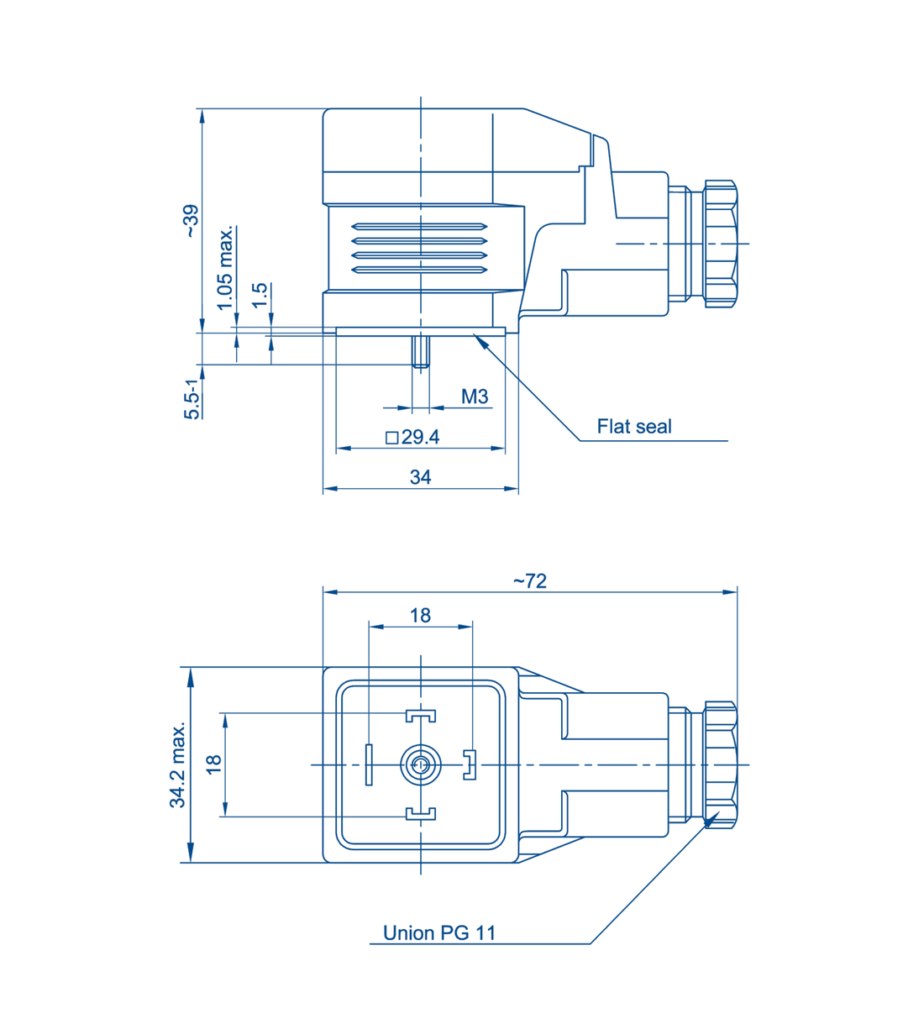

| Dimensions | Ver plano |
| Bornes de conexión | De tornillo, 0,5 mm² |
| Cable recomendado | 3 o 4 hilos trenzados con malla de protección, Ø 4…10 mm |
| Entrada de cable | Racor PG 11 |
| Poids | aprox. 75 g |
| Incluido en el suministro | 1 tornillo central M3x40 y 1 junta plana |
| Conformité | |
| UE: compatibilidad electromagnética | Directiva 2014/30/UE: EN 61326-1:2013, EN 61326-2-3:2013 |
| UE: RoHS | Directivas 2011/65/UE y 2015/863/UE: EN IEC 63000:2018 |
| Reino Unido: compatibilidad electromagnética | S.I. 2016/1091: EN 61326-1:2013, EN 61326-2-3:2013 |
| Reino Unido: RoHS | S.I. 2012/3032 y S.I. 2020/1647: EN IEC 63000:2018 |
| Référence | Configuration |
|---|---|
| MUW-200-0MUW2000 | Art. 400054101 · Tipo y salida: Serie 200, fija, 0…20 mA |
| MUW-200-1MUW2001 | Art. 400054102 · Tipo y salida: Serie 200, fija, 0…10 V |
| MUW-200-4MUW2004 | Art. 400054103 · Tipo y salida: Serie 200, fija, 4…20 mA |
| MUW-250-0MUW2500 | Art. 400054151 · Tipo y salida: Serie 250, ajustable, 0…20 mA |
| MUW-250-1MUW2501 | Art. 400054152 · Tipo y salida: Serie 250, ajustable, 0…10 V |
| MUW-250-4MUW2504 | Art. 400054153 · Tipo y salida: Serie 250, ajustable, 4…20 mA |
