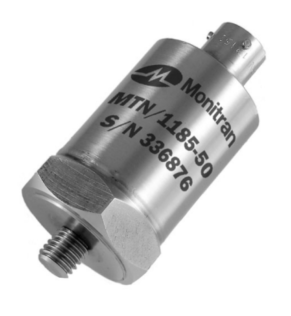

Transductor de Velocidad 4-20mA MTN/1185
La monitorización continua de la severidad vibratoria en maquinaria rotativa requiere soluciones flexibles que se adapten tanto a la infraestructura de control como a las restricciones físicas de instalación. El transductor MTN/1185 no es un sensor único, sino una serie modular de alto rendimiento que convierte la vibración directamente en un bucle de corriente de 4-20mA proporcional a la velocidad RMS. Esta versatilidad permite integrar la monitorización de activos críticos directamente en PLCs o sistemas SCADA sin necesidad de acondicionadores externos.
La serie MTN/1185 destaca por su alta capacidad de personalización. Dependiendo de las necesidades de mantenimiento, el equipo puede configurarse en diversos rangos de velocidad (desde 0-10 mm/s hasta 0-100 mm/s) y con diferentes tipos de salida física, ya sea mediante conectores industriales para facilitar el reemplazo rápido o mediante cables integrales sellados para entornos con alta humedad. Su electrónica piezoeléctrica asegura una respuesta lineal desde los 2 Hz, permitiendo una vigilancia constante de ventiladores, bombas y compresores industriales.
Fabricado íntegramente en acero inoxidable con sellado hermético IP67, este transductor está diseñado para operar en condiciones de planta exigentes. La inclusión de una base aislada galvánicamente es fundamental para proteger la integridad de la señal contra interferencias eléctricas de 50/60 Hz, comunes en armarios con variadores de frecuencia. Es la herramienta de referencia para implementar un mantenimiento preventivo basado en condiciones, proporcionando datos de velocidad RMS compatibles con las normativas internacionales de severidad.
- Salida industrial 4-20mA para integración directa sin módulos adicionales.
- Serie configurable: Selección de rangos de velocidad y tipos de conexión.
- Medición de Velocidad RMS para una evaluación inmediata del estado del activo.
- Base aislada y protección IP67 para máxima fiabilidad en entornos hostiles.
Preguntas Frecuentes Técnicas
1. ¿Qué sub-modelos incluye la serie MTN/1185?

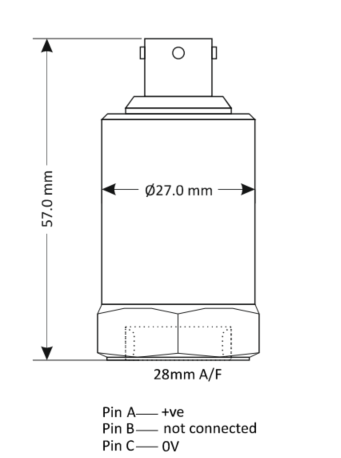

La serie ofrece tres variantes principales de conexión: el modelo estándar MTN/1185 con conector superior, el MTN/1185C con cable integral sellado de fábrica (ideal para máxima estanqueidad) y el MTN/1185Q con conector Quick-Fit de desconexión rápida. Todos comparten la misma electrónica de 4-20mA.
2. ¿Es posible cambiar el rango de velocidad después de la compra?
No, el rango de velocidad (ej. 0-20 mm/s) se fija internamente en la electrónica durante el proceso de fabricación para garantizar la máxima precisión y linealidad. Por ello, es crítico seleccionar el rango adecuado según la criticidad y el nivel de vibración nominal de la máquina al realizar el pedido.
3. ¿Qué ocurre si se rompe el bucle de corriente?
Al ser un sistema de 4-20mA, el PLC detectará una caída a 0mA como un error de lazo o rotura de cable (señal «Open Loop»), lo que permite diferenciar instantáneamente entre una máquina parada (4mA), una máquina vibrando (4-20mA) y un fallo en el sistema de medición (0mA).
Propriétés
| Fonctionnalité | Spécifications techniques |
| Tipo de Dispositivo | Transductor de Velocidad RMS Configurable |
| Sub-modelos de la Serie | MTN/1185 (Conector), MTN/1185C (Cable), MTN/1185Q (Quick-Fit) |
| Rangos de Velocidad | 0-10, 0-20, 0-25, 0-50 o 0-100 mm/s RMS |
| Señal de Salida | 4-20 mA DC (Bucle de 2 hilos) |
| Réponse en fréquence | 2 Hz a 1 kHz (±10%) |
| Tensión de Alimentación | 12V a 32V DC (Alimentado por bucle) |
| Température de fonctionnement | -25 °C hasta +90 °C |
| Degré de protection | IP67 (Sellado industrial) |
| Matériau du boîtier | Acero Inoxidable |
| Aislamiento Eléctrico | Base Aislada Galvánicamente |
| Resonancia Montada | 5 kHz (Valor nominal) |
| Linealidad Técnica | Inferior al 1% (FS) |
| Sensibilidad Transversal | Menos del 5% |
| Torque de Montaje | 8 Nm |
| Options de connexion | Entrada Superior o Entrada Lateral (SCE) |
