Capteur LVDT miniature Schreiber série SM34 | Électronique intégrée Ø 10 mm

Prix abordable Demander un devis
Capteur de déplacement LVDT | Sorties 4-20 mA, 0-10 V, 0-5 V | Étanchéité IP67 | Diamètre 10 mm | Précision de qualité allemande | Spécialement conçu pour la surveillance des fissures

Le capteur LVDT miniature Schreiber SM34 intègre une électronique de conditionnement, sans modules externes, pour une connexion directe aux systèmes d'acquisition de données. Diamètre du boîtier : 10 mm. Boîtier en acier inoxydable et noyau en alliage Ni-Fe haute perméabilité. Résolution infinie, sans contact. Courses disponibles : 5, 10, 15 et 20 mm. Plus d'informations sur [lien manquant]. capteurs de déplacement linéaire.

Applications : surveillance structurelle et détection de fissures, mesures extérieures et de longue durée. Indice de protection IP66/IP67. Dérive thermique < 0,01 %/°C. Sorties 4-20 mA ou 0-10 V. Réponse en fréquence : 1 kHz. Résistance aux chocs : 250 g SRS et aux vibrations : 20 g rms. Le SM34 permet de transmettre le signal de déplacement à un automate programmable. consultation technique.

Propriétés

Paramètre d'ingénierieSpécifications SM34
Technologie de mesureLVDT inductif (sans contact, résolution infinie)
Domaines de carrière utiles5 mm | 10 mm | 15 mm | 20 mm
Diamètre du tubageØ 10 mm (Conception miniature ultra-compacte)
Sorties actuelles (.343/4)4 … 20 mA (9 – 32 VDC, 2 fils)
Sorties de tension (.347/8/9/A)0-10 V | 0-5 V | 0-4 V (Compatible 5 V, 12 V, 24 V)
Précision (linéarité)0,5% (standard) | 0,25% (jusqu'à 15 mm) en option
Indice de protection IPIP66 / IP67 (Protection totale contre l'humidité)
Réponse en fréquence1 kHz (-3 dB) pour les transitoires rapides
Dérive de température< 0,01% / °C (niveau de stabilité en extérieur)
Charge de choc / Vibration250 g SRS | 20 g RMS (Métrologie lourde)
Plage thermique de fonctionnement-20°C à +85°C
Options de pourboire (.T/.U)Sonde standard (T) ou de précision (U)
Type de sortie électriqueConnecteur M12 (.S) | Câble plat (.K) | Radial (.L)
Configuration du boîtierCylindrique (standard) | Carré (.R)
Construction mécaniqueAcier inoxydable et alliage Ni-Fe antimagnétique
Capteur LVDT inductif Schreiber SM210, Ø10 mm, avec noyau mobile et connecteur M12
Système de surveillance structurelle avec capteurs LVDT Schreiber SM34 pour le contrôle des fissures dans le béton

Autres produits

B&C Electronics – Fabricant italien de capteurs et d'analyseurs d'eau industriels
Électrode de pH industrielle, 0–12 pH, double jonction PTFE, gel polymère, corps en PVDF, connexion DL et montage 3/4″ NPT. Jusqu’à 100 °C et 10 bar.
B&C Electronics – Fabricant italien de capteurs et d'analyseurs d'eau industriels
4 électrodes, K=1 cm-1 (2 à 2 000 mS) filetage BSP 1″, corps en PVC, PT-100 pour compensation de température, jusqu'à 80 °C, connecteur 7 broches
Logo officiel d'ELCIS Encoder, fabricant italien d'encodeurs incrémentaux et absolus et de systèmes de mesure industriels.
Bride B10 Ø115, centrée Ø85 h7 | Arbre Ø10 h7 | 7 à 12 bits (jusqu'à 4096 pas) | Parallèle, SSI RS422 ou analogique | 5, 15, 8–24 ou 18–28 V | Arbre IP65 (IP66 avec option Z) | ATEX Ex d IIC T6
Logo ATESTEO, fabricant de capteurs de couple

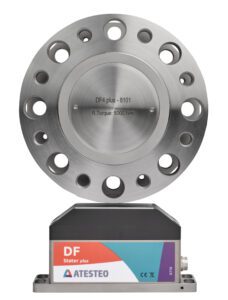

Accouplement inductif numérique | 2 500 – 20 000 N·m | 17 000 tr/min | Entraxe de bride : 196,0 mm | Inertie : 0,0788 kg·m²
