Schreiber SM34 Serieko Miniaturazko LVDT Sentsore | Elektronika Integratua Ø 10mm
- Fabrikatzailea: Schreiber Messtechnik
- Kategoria: Desplazamendua, LVDT anplifikatua, SENTOREAK, LVDT sentsoreak
Berak miniaturazko LVDT sentsore Schreiber SM34 serieak zehaztasuna birdefinitzen du espazio oso mugatuetan. 10 mm-ko diametroa duen karkasarekin eta egokitze-elektronika integratua duenez, transduktore honek kanpoko moduluen beharra ezabatzen du, datuak eskuratzeko ekipoetara zuzenean konektatzeko aukera emanez. Ni-Fe aleaziozko nukleo iragazkortasun handiko batekin eta altzairu herdoilgaitzezko karkasarekin fabrikatua, SM34ak bereizmen infinitua eta funtzionamendu-egonkortasun bikaina bermatzen ditu. dentsitate handiko instrumentaziorako irtenbide teknikoa.

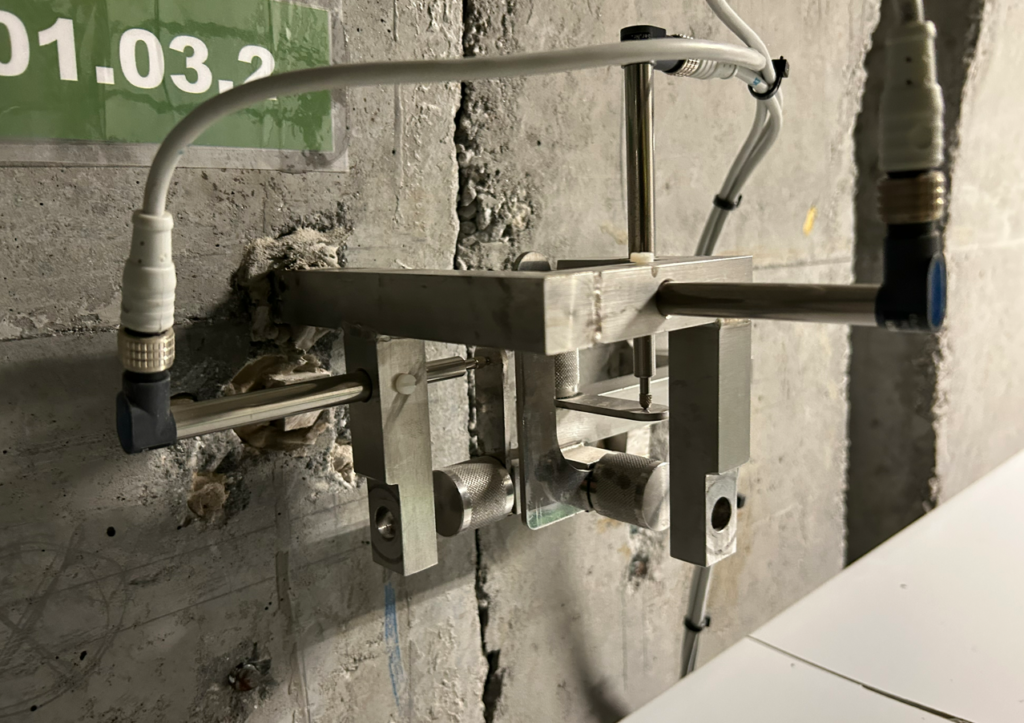

Hau LVDT sentsorea Aplikazioetan estandarra da Egitura-monitorizazioa eta pitzadurak detektatzea (aplikazioaren irudian ikusten den bezala), non bere IP67 sendotasuna eta desbideratze termiko txikia funtsezkoak diren kanpoko neurketa luzeetarako. 4-20mA edo 0-10V seinaleak 1 kHz-ko maiztasun-erantzunarekin emateko gai den, SM32-ak aukera ematen du desplazamendu-seinalea PLCra pasa akatsik gabe, bibrazio indartsuak eta 250 g-ko kolpe mekanikoak jasan arren. Kontsultatu gure ingeniaritza taldearekin zure egiturarako muntaketa-euskarri egokiena aurkitzeko..
Propietateak
| Ingeniaritza Parametroa | SM34 zehaztapena |
|---|---|
| Neurketa Teknologia | LVDT induktibo (kontakturik gabekoa, bereizmen infinitua) |
| Lanbide-tarte erabilgarriak | 5 mm | 10 mm | 15 mm | 20 mm |
| Karkasaren diametroa | Ø 10 mm (Diseinu miniatura ultra-trinkoa) |
| Korronte Irteerak (.343/4) | 4 … 20 mA (9 – 32 VDC, 2 hari) |
| Tentsio irteerak (.347/8/9/A) | 0-10V | 0-5V | 0-4V (5V, 12V, 24V-rekin bateragarria) |
| Zehaztasuna (Linealtasuna) | 0.5% (Estandarra) | Aukerakoa 0.25% (15 mm arte) |
| IP babes-maila | IP66 / IP67 (Hezetasunaren aurkako babes osoa) |
| Maiztasun-erantzuna | 1 kHz (-3dB) trantsizio azkarretarako |
| Tenperatura-desbideratzea | < 0,01% / ºC (Kanpoko egonkortasun maila) |
| Talka-karga / Bibrazioa | 250 g SRS | 20 g rms (Metrologia astuna) |
| Funtzionamendu-tarte termikoa | -20 °C-tik +85 °C-ra |
| Propina Aukerak (.T/.U) | Zunda estandarra (T) edo zehaztasun handikoa (U) |
| Irteera elektriko mota | M12 konektorea (.S) | Zinta-kablea (.K) | Erradiala (.L) |
| Kasuaren konfigurazioa | Zilindrikoa (Estandarra) | Karratua (.R) |
| Eraikuntza Mekanikoa | Altzairu herdoilgaitza eta Ni-Fe aleazio antimagnetikoa |
