Regla Óptica de Vidrio RV20
- Fabricant: Encodeur ELCIS
- Catégorie: Déplacement, Règle en verre optique, CAPTEURS, Transducteurs linéaires

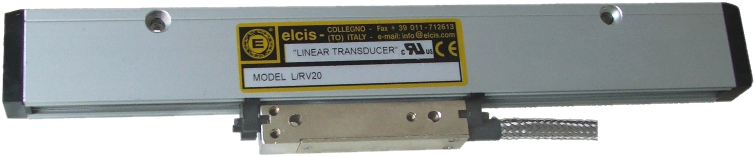

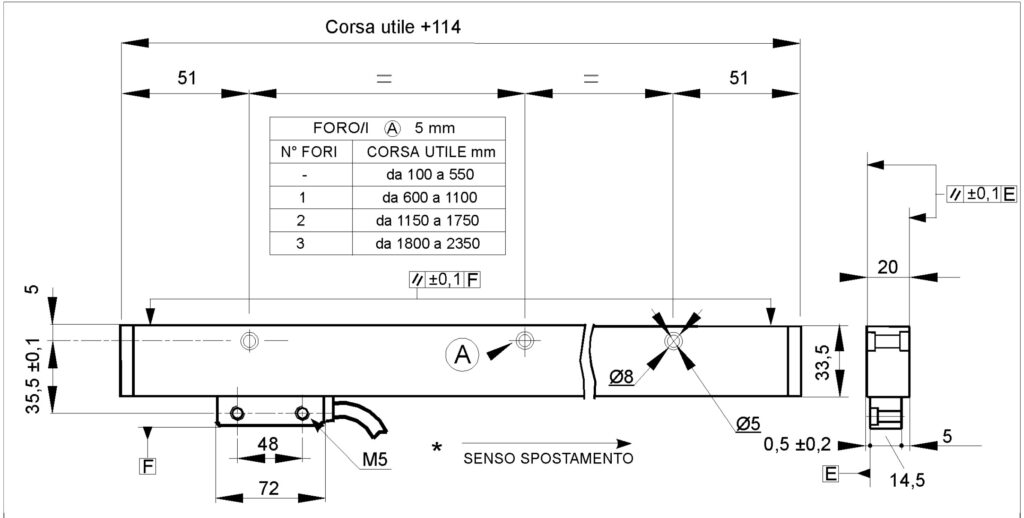

La regla óptica de vidrio RV20 es un detector lineal óptico con una escala de medida de vidrio graduada en cromo fotograbado. Está disponible en varias medidas hasta una longitud máxima de lectura de 2350 mm y con una resolución de 10 µm o 5 µm. Sus dimensiones son 20×48,5 mm y es apta para máquinas herramienta multieje, tornos, fresadoras, etc.
La escala es de vidrio especial con coeficiente de dilatación similar al de las bancadas de máquinas herramienta, con paso de 20 µm. El cabezal detector deslizante lleva un dispositivo especial para mantener el paralelismo con la regla de vidrio. La cubierta es de aluminio anodizado, con protecciones de neopreno IP53. Fuente de luz LED.
Códigos de pedido: resolución (5) 5 µm y (10) 10 µm; electrónica sin código, standard (conector VB – 6c, 10 mA), y (N) driver 26LS31 (conector VD – 9c, 20 mA); alimentación (5) 5 V ±5 % y (12) 12 V ±5 % con electrónica standard; versión BZ; opciones (X) opción personalizada. Ejemplo del fabricante: L / RV20 / 500 / 5 / BZ / N / 5. Carrera útil de 100 a 2350 mm en pasos de 50 mm. Disponible en guemisa.es.
- Escala de vidrio graduada en cromo fotograbado de paso 20 µm, con coeficiente de dilatación similar al de las bancadas de máquinas herramienta.
- Carrera de lectura de 100 a 2350 mm en pasos de 50 mm.
- Résolution de 10 µm (hasta 120 m/min) o 5 µm (hasta 60 m/min).
- Protection IP53 con protecciones de neopreno; fuerza de arranque 6 N con juntas y 3 N sin juntas.
- Alimentation 5 V ±5 % (12 V ±5 % solo con electrónica standard), máx. 100 mA; salida VB (10 mA) o VD (20 mA).
Questions techniques fréquentes
¿Qué dimensiones y carrera tiene la regla óptica de vidrio RV20?
Sus dimensiones son 20×48,5 mm y la carrera estándar va de 100 a 2350 mm en pasos de 50 mm.
¿Qué velocidades y resoluciones admite el modelo RV20?
Hasta 120 m/min con resolución de 10 µm y hasta 60 m/min con resolución de 5 µm.
¿Qué electrónica y conexión de salida tiene?
Electrónica standard con conector VB – 6c (10 mA) o driver 26LS31 con conector VD – 9c (20 mA).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Poids | 0,4 kg + 1,2 kg/m (cabezal + regla) |
| Coup standard | 100 a 2350 mm (pasos de 50 mm) |
| Électrique | |
| Résolution | 10 µm o 5 µm · ± 10 µm; ± 5 µm (con multiplic. x4) |
| Fuente de luz / sensores | DIRIGÉ |
| Alimentation et consommation | 5 V ±5 % · 12 V ±5 % (solo electrónica standard) · máx. 100 mA |
| Protection et environnement | |
| Protection | IP53 con protecciones de neopreno |
| Velocidad de lectura máx. | 120 m/min (10 µm) · 60 m/min (5 µm) (velocidad máx. intermitente: +30 % de la velocidad máx. continua) |
| Impact et vibrations | ≤ 10 G (11 ms) · ≤ 3 G (40–2000 Hz) |
| Température de fonctionnement/stockage | 0 … +50 °C · -30 … +70 °C |
| Autres fonctionnalités | |
| Escala y lectura | Vidrio especial · Cromo fotograbado (paso 20 µm) |
| Cabezal detector | Deslizante con dispositivo especial de paralelismo |
| Dimensiones / Cubierta | 20×48,5 mm · Cubierta de aluminio anodizado |
| Force de départ | 6 N (con juntas) · 3 N (sin juntas) |
| Marca de cero | Cada 25 mm o enmascarada bajo pedido |
| Salida / Cable | VB (standard) · VD (line driver) · Cable estándar 4 m |
