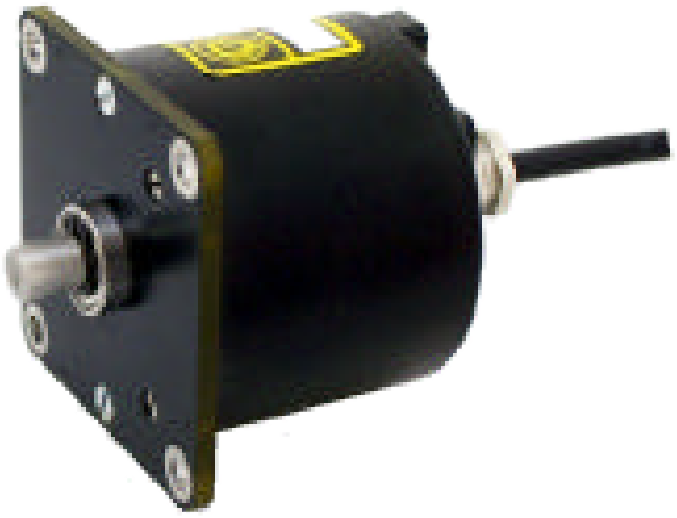

Encodeur incrémental à faible coût I/56QJ
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental à faible coût, CAPTEURS

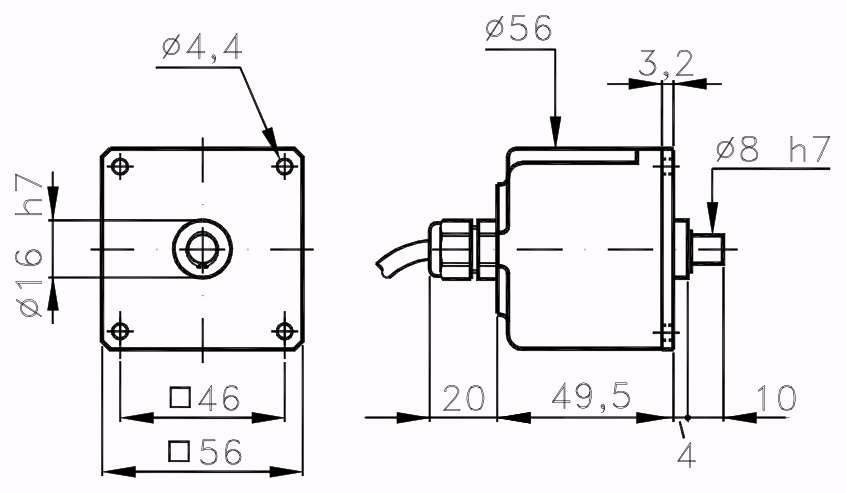

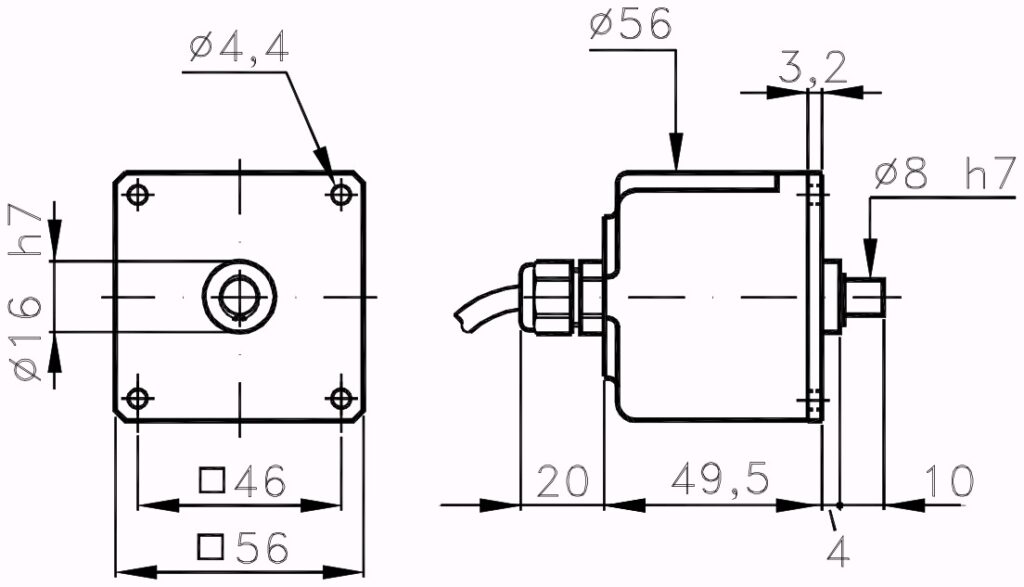

El ELCIS 56QJ (I/56QJ) es un encoder incremental patentado, con brida cuadrada de 56 mm. Tiene base de material compuesto, tapa de Valox 420 y un peso de 120 g, con eje macizo de acero inoxidable Ø8 h7 (opciones Ø6, Ø10 y otros diámetros bajo pedido), centrado de Ø16 h7 y cuatro fijaciones de Ø4,4 mm sobre un cuadrado de 46 mm. Suministra de 1 a 1024 impulsos por vuelta con frecuencia máx. de 60 kHz, en electrónicas NPN, NPN colector abierto, push-pull y line driver (26LS31 y 88C30), con salida axial o radial mediante cable o conectores.
Con base de material compuesto, tapa de Valox 420 y peso de 120 g, ofrece eje macizo de acero inoxidable de Ø8 h7 (opciones Ø6, Ø10 y Ø n bajo pedido), centrado de Ø16 h7 y cuatro fijaciones de Ø4,4 mm sobre un cuadrado de 46 mm.
Suministra de 1 a 1024 impulsos por vuelta con frecuencia máx. de 60 kHz, con electrónicas NPN, NPN colector abierto, push-pull y line driver (26LS31 y 88C30), y salida axial o radial mediante cable o conectores.
- Modèle breveté: brida cuadrada de 56 mm, con base de material compuesto y tapa de Valox 420.
- arbre en acier inoxydable: eje macizo de Ø8 h7 con centrado frontal de Ø16 h7 (opciones Ø6, Ø10 y Ø n bajo pedido).
- bride de montage carrée: taladros de Ø4,4 mm sobre un cuadrado de 46 mm.
- Protección en el lado del eje: IP53 estándar; con rodamientos sellados (Z), IP64.
Questions techniques fréquentes
Quelles sont les caractéristiques mécaniques de l'encodeur I/56QJ ?
Brida cuadrada de 56 mm, base de material compuesto, tapa de Valox 420, peso de 120 g y eje macizo de acero inoxidable de Ø8 h7.
Comment s'effectue la fixation avant du modèle 56QJ ?
Con taladros de Ø4,4 mm sobre un cuadrado de 46 mm y resalte frontal de centrado de Ø16 h7.
Quelles sont les options de raccordement électrique disponibles ?
Salida axial o radial mediante cable CV de 1 m (IP65), conector sub-D de 9 contactos (CD, IP63), conector miniatura de 5 contactos (CE, IP64) o conectores en extremo de cable (IP65 en la salida del encoder).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Brida cuadrada 56 mm, centrado Ø16 h7 |
| Poids | 120 g |
| Axe | Eje macizo Ø8 h7 en acero inoxidable (personalizable bajo pedido) |
| charge radiale/axiale maximale. | 1 kg |
| Électrique | |
| Protection côté sortie | Según conexión: IP63 (CD), IP64 (CE), IP65 (CV y extremo de cable) |
| Électronique | NPN, push-pull o line driver |
| Alimentation | 5÷30 V |
| Consommation maximale. | 120 mA Pilote de ligne standard de 180 mA (personnalisable sur demande) |
| Impulsions par tour | 1 à 1024 |
| Fréquence maximale. | 60 kHz |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP53 · sellado (Z): IP64 |
| régime maximal continu | 6000 standard · 3000 scellé (intermittent : +30 %) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Température de fonctionnement | 0 … +60 °C (personnalisable sur demande) |
