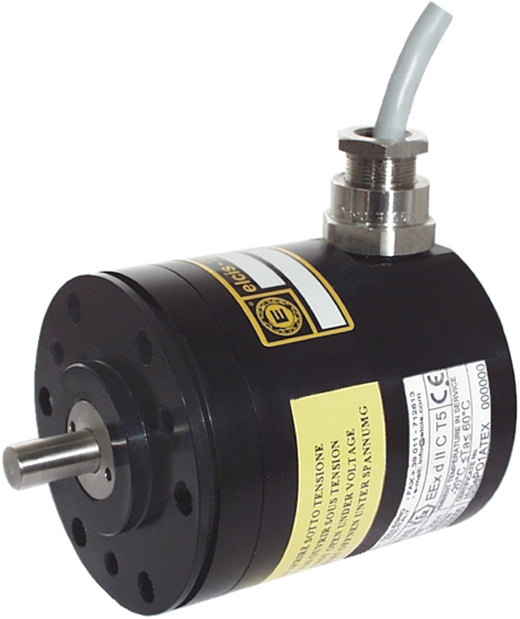

Encodeur absolu multitours antidéflagrant A/80EXS
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur absolu ATEX, CAPTEURS
Encodeur absolu multitours 24 ou 25 bits, antidéflagrant Ex d II C T6, homologué ISSeP selon les normes CENELEC, avec bride servo. Convient pour une utilisation en atmosphères potentiellement explosives (sauf grisou), avec marquages II 2 G Ex d IIC T6 et D Ex tD A21 IP6X T85°C.
Résolution de 4096 pas par tour (12 bits) sur 4096 tours (12 bits) ou 8192 tours (13 bits), en code Gray, avec capteurs magnétiques. Interface série SSI avec transmission RS422 et fréquence d'horloge de 100 kHz à 2 MHz. Résolution de commande : 12 (Gray 4096 × 4096) ou 13 (Gray 4096 × 8192).
Socle en aluminium et couvercle en aluminium anodisé, axe en acier inoxydable Ø10 h7 et poids de 1300 g. Connexion par câble IP66 de 1 m (CV3) ou connecteur d'extrémité de câble IP65 26 °C (VM5, TM5, uniquement hors zone à risque d'explosion). Options : roulements étanches (Z), boîtier en acier inoxydable (N), tropicalisation (G) et variantes sur demande (X). Conditions particulières d'utilisation en toute sécurité (symbole X) : câble adapté à une température minimale de 100 °C, connecté en permanence à l'encodeur, avec une connexion appropriée à son extrémité libre et vis de fixation de classe 8.8 minimum. Disponible en guemisa.es.
- Marqué II 2 G Ex d IIC T6 et D Ex tD A21 IP6X T85°C, certificat ISSeP07ATEX018X.
- Plusieurs tours 24 ou 25 bits: 4096 pas par tour en 4096 u 8192 tours.
- Sortie Série SSI (RS422) en code Gray, horloge de 100 kHz à 2 MHz.
- arbre en acier inoxydable Ø10 h7, charge radiale/axiale maximale. 10 kg.
- Précision des divisions ±0,35° avec des capteurs magnétiques.
Questions techniques fréquentes
Quelles sont les sorties électroniques et l'interface de l'encodeur multitours 80EXS ?
Interface série SSI (MS) en code Gray, avec électronique série SSI (5), transmission RS422 et fréquence d'horloge prise en charge de 100 kHz à 2 MHz.
Quelles sont la résolution, le nombre d'axes et les alimentations qu'il prend en charge ?
Résolution 24 ou 25 bits : 4096 pas par tour en 4096 tours (code 12) ou 8192 tours (code 13). Arbre en acier inoxydable Ø10 h7. Alimentation 5 V ±10 % ou 10÷30 V.
Quelles connexions et quel niveau de protection IP prend-il en charge ?
Câble IP66 de 1 m (CV3) ou connecteur d'extrémité de câble IP65 26c (VM5) et connecteur étanche IP65 26c (TM5), ces deux derniers étant réservés à une utilisation hors zones à risque d'explosion. L'épissure des câbles doit être réalisée avec une boîte de jonction Ex ou hors atmosphères potentiellement explosives. Côté arbre : IP65 standard et IP66 avec roulements étanches (Z). Température ambiante T6 : -20 °C à +40 °C ; température de fonctionnement : -20 °C à +70 °C.

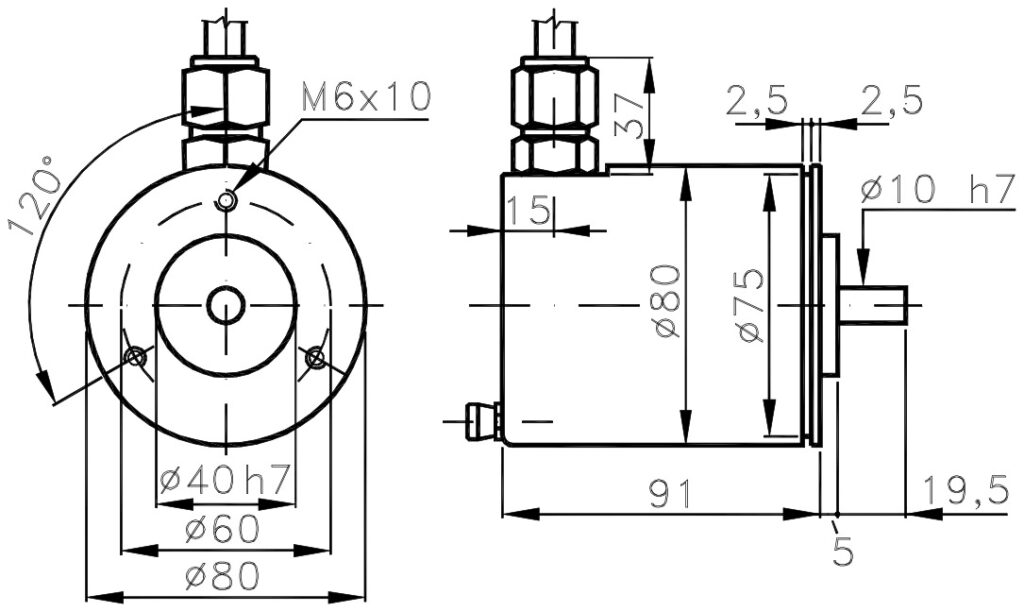

Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Base et couvercle | Aluminium (base) · aluminium anodisé (couvercle) |
| Poids | 1300 g |
| Axe | Ø10 h7 acier inoxydable |
| charge radiale/axiale maximale. | 10 kg |
| Électrique | |
| Protection côté sortie | Selon le raccordement : câble IP66, connecteur à l’extrémité IP65 du câble |
| Résolution maximale. | 4096 (12 bits) en 8192 tours (13 bits) ; multitours 24 ou 25 bits |
| Code de sortie et interface | Gris • Transmission SSI (MS) RS422 |
| Fréquence d'horloge maximale | 2 MHz (Fréquence d'horloge prise en charge : de 100 kHz à 2 MHz) |
| Alimentation | 10÷30 Vcc, 5 V ±10 % |
| Consommation maximale. | 1,2 W |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP65 · IP66 avec roulements étanches (Z) |
| régime maximal continu | 6000 standard · 3000 avec roulements étanches (Z) |
| résistance aux chocs et aux vibrations | 50 G (11 ms) · 12 G (10 ÷ 2000 Hz) |
| Température | Température de fonctionnement : -20 à +70 °C • Température ambiante (T6) : -20 °C à +40 °C • Température de stockage : -30 °C à +85 °C |
