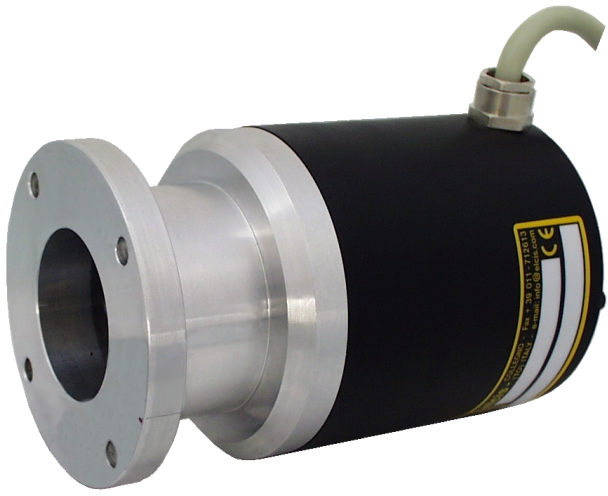

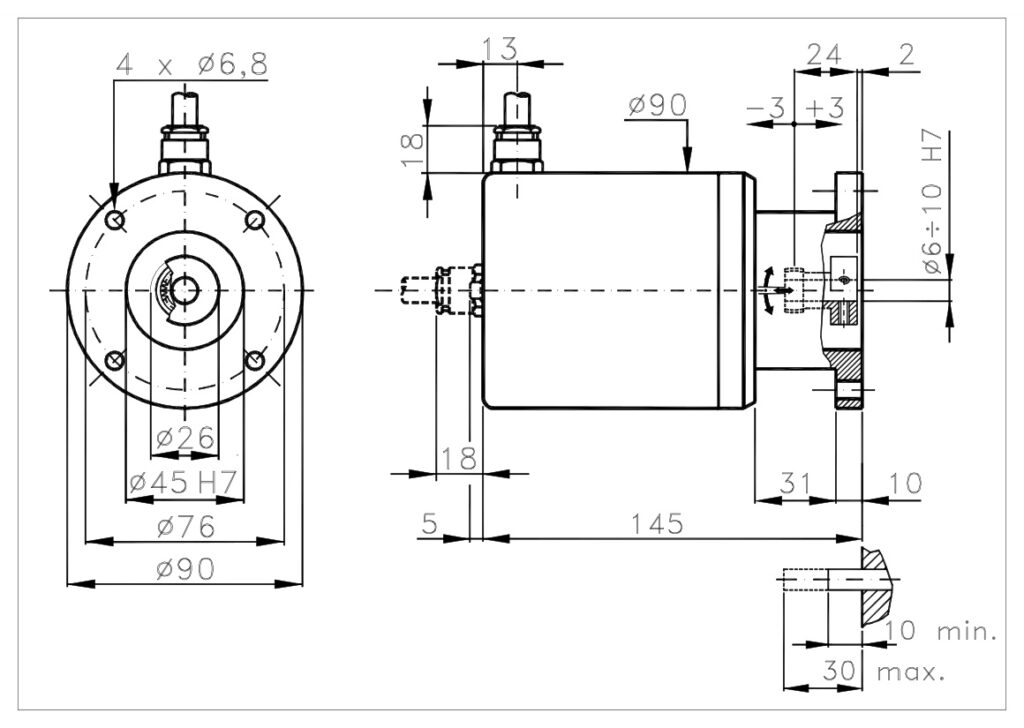

Encodeur absolu multitours A/990FS
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur absolu multitours, CAPTEURS
L'ELCIS 990FS (A/990FS) est un codeur absolu SSI multitours à arbre creux, doté d'un accouplement en étoile interne breveté (similaire au modèle 72). Il compense les décalages axiaux, radiaux et angulaires jusqu'à ±3 mm, ±0,05 mm et ±2°, et offre une résolution jusqu'à 30 bits sur 16 384 tours. Il code en Gray ou en binaire et transmet les données via SSI (RS422), avec une horloge externe de 100 kHz à 1 MHz et une option de préréglage (S1). Son boîtier est en aluminium et son arbre creux en acier inoxydable. Des roulements étanches sont disponibles en option pour une protection IP66. Il fonctionne entre -40 °C et +85 °C (-5 °C à +70 °C avec sortie filaire) et résiste aux chocs de 30 G et aux vibrations de 10 G.
Encodeur absolu SSI à arbre creux et accouplement en étoile interne breveté (comme le modèle 72), l'A/990FS absorbe jusqu'à ±3 mm de déplacement axial, ±0,05 mm de déplacement radial et ±2° de déplacement angulaire. Il code la position en Gray ou en binaire, avec une résolution jusqu'à 30 bits sur 16 384 tours, et transmet les données via une interface série SSI (RS422), avec une horloge externe de 100 kHz à 1 MHz et une fonction prédéfinie (S1).
Il est doté d'un boîtier en aluminium et d'un arbre creux en acier inoxydable, avec des roulements étanches en option pour IP66, fonctionne entre -40 et +85 °C (-5…+70 °C avec sortie câble) et résiste aux chocs de 30 G (11 ms) et aux vibrations de 10 G (10–1000 Hz).
- Résolution jusqu'à 30 bits dans 16384 tours (Code gris ou binaire).
- Accouplement en étoile avec compensation axiale ±3 mm, radial de ±0,05 mm et angulaire de ±2°.
- Interface série SSI (RS422), avec une horloge externe de 100 kHz a 1 MHz et option de fonction prédéfinie.
- résistance aux chocs de 30 G (11 ms) déjà vibrations de 10 G (10–1000 Hz).
Questions techniques fréquentes
Quelle compensation permet le couplage en étoile de l'A/990FS ?
Selon le fabricant, le couplage permet une compensation maximale de ±3 mm axial, ±0,05 mm radial et ±2° angulaire.
Quelles sont les résolutions offertes par le A/990FS ?
Jusqu'à 30 bits en 16384 tours, avec des pas par tour de 4096, 8192, 16384, 32768 ou 65536, en code Gray ou binaire.
Comment la position est-elle transmise et quelle est la différence entre SL et S1 ?
Via l'interface série SSI (RS485/RS422) : la valeur est stockée dans l'encodeur et transmise en commençant par le bit de poids fort à l'aide d'une horloge externe de 100 kHz à 1 MHz. La version (S1) ajoute une fonction de préréglage par rapport à la version (SL).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium (Étui personnalisable disponible sur demande) |
| Poids | 1400 g |
| Axe | Trou Ø10 H7 (op. Ø6, Ø8, Ø9,52 ou sur demande), acier inoxydable · accouplement en étoile interne |
| Électrique | |
| Protection côté sortie | IP65 |
| Alimentation | 10–30 VDC |
| Consommation maximale. | 1 W (SL) · 1,5 W (S1) |
| Codes de sortie | Gris, binaire |
| Résolution maximale. | 30 peu en 16384 tours |
| Nombre de tours | 4096, 16384 |
| Fréquence de pas | 800 kHz |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP65 · Étanchéité IP66 |
| régime maximal continu | 5000 standard · 2500 scellé (intermittent : +30 %) |
| Résistance aux chocs | 30 G (11 ms) |
| résistance aux vibrations | 10 G (10–1000 Hz) |
| Température de fonctionnement | -40 … +85 °C (avec sortie câblée : -5…+70 °C) |
| Référence | Configuration |
|---|---|
| A/990FS-12-12-10-G-SL-0-PRLA990FS121210GSL0PRL | 4096 pas/tour · 4096 tours · Ø10 · Gris · SSI · Connecteur radial 12 broches · IP65 |
| D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte. | |
