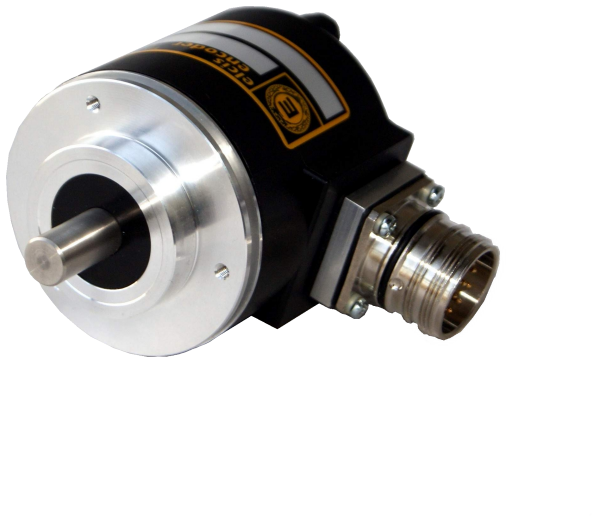

Encodeur absolu monotour A/758H

Fabricant: Encodeur ELCIS
Catégorie: Encodeur, Encodeur absolu, Encodeur absolu à un tour, CAPTEURS

El ELCIS 758H (A/758H) es un encoder absoluto monovuelta programable de hasta 65536 pasos (16 bit), en carcasa de 58 mm con eje Ø10 mm, con interfaz SSI y salidas incrementales Sin/Cos a 1024 ppr o RS422 hasta 16384.

Encodeur absolu monotour programmable, logé dans un boîtier de 58 mm avec un arbre de 10 mm de diamètre, l'A/758H offre une résolution jusqu'à 65 536 (16 bits) par tour, avec une sortie série SSI (interface S1 avec préréglage) en code Gray ou binaire. Il prend également en charge une sortie sinusoïdale/cosinusoïdale supplémentaire à 1 024 impulsions par tour ou une sortie RS422 incrémentale jusqu'à 16 384 impulsions par tour. L'option PR (8 192 divisions par tour max.) permet la programmation du code, de la résolution, du préréglage et de l'adresse par logiciel, via USB ou directement via l'interface RS422.

Con base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø10 h7 (hasta 2 kg de carga radial/axial), resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre -20 y +85 °C con protección IP64 en el lado del eje (IP66 en versión sellada).

Enveloppe Ø58 mm avec axe Ø10 mm, base de aluminio anodizado y tapa de VALOX 420.
Résolution programmable jusqu'à 65536 pas par révolution (16 bits).
Interface série SSI avec préréglage, dans le code Gris soit Binaire, programmable (option RP) via un logiciel, par USB ou via l'interface elle-même RS422.
résistance aux chocs de 50 g (11 ms) déjà vibrations de 12 G (10–2000 Hz).

Questions techniques fréquentes

Quelles connexions le A/758H prend-il en charge ?

Câble de 1 m (CV, IP65), connecteur MS310A18-1P à 10 broches (CL, IP65) ou MS310R18-1P (SL, IP66) et connecteur Eml 121 à 12 broches (CH, IP66), avec sortie radiale (R) ou axiale (–).

Quelle est la résolution maximale qu'il offre ?

Résolution jusqu'à 65536 (16 bits) par révolution, sélectionnable entre 1024, 4096, 8192, 16384, 32768 ou 65536 divisions par révolution.

Comment programme-t-on l'encodeur ?

Avec l'option PR (max. 8192 div/tour), la programmation s'effectue via un logiciel PC connecté par câble à un port USB qui alimente l'encodeur, ou directement via l'interface RS422, en code ASCII. Le logiciel et le câble sont fournis sur demande.

Propriétés

Fonctionnalité	Spécification
Mécanique

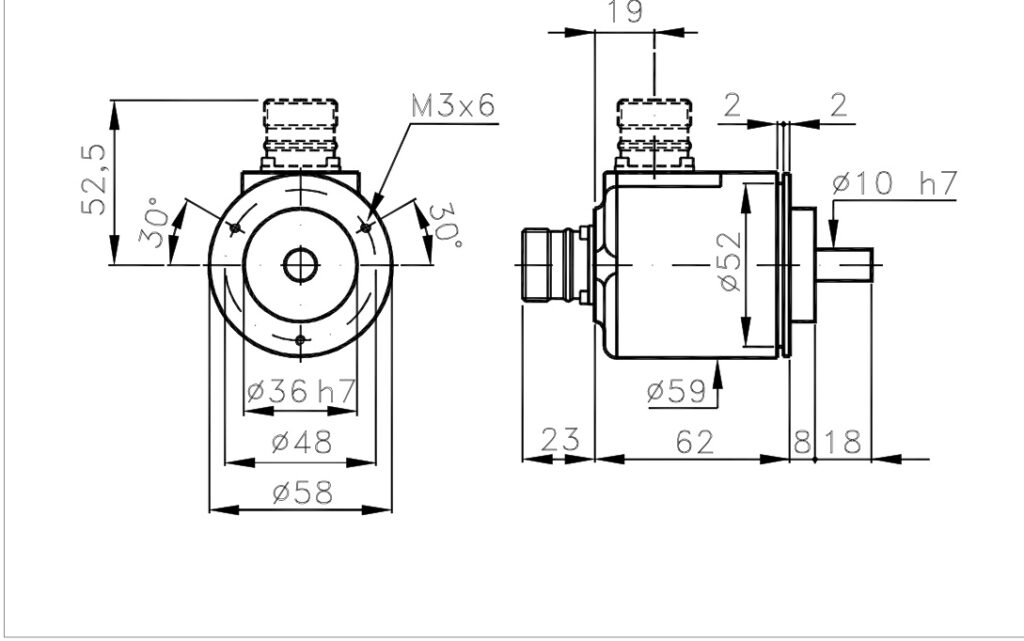

Logement	Ø58 mm
Poids	370 g
Axe	Ø10 h7 acier inoxydable (alternatives Ø6, Ø8, Ø9,52, Ø11, Ø12 ou sur demande)
charge radiale/axiale maximale.	2 kg
Électrique
Protection côté sortie	IP65 à IP66 selon la connexion
Alimentation	10–30 V
Consommation maximale.	200 mA
Interface	SSI avec préréglage (S1)
Codes de sortie	Programmable : Gris, Binaire
Résolution maximale.	65536 (16 bits)
Protection et environnement
protection latérale de l'essieu	norme IP64 · Étanchéité IP66
régime maximal continu	6000 standard · 3000 scellé (intermittent : +30 %)
résistance aux chocs et aux vibrations	50 G (11 ms) 12 G (10–2000 Hz)
Température de fonctionnement/stockage	-20 … +85 °C / -30 … +85 °C
Autres fonctionnalités
Sortie incrémentale (optionnelle)	Sin/Cos 1024 ppr ou RS422 jusqu'à 16384 ppr

Référence	Configuration
A/758H-S-G-1024-1030-S1-PR-CV-RA758HSG10241030S1PRCVR	Monotour · Code Gray · 1024 divisions/tour · 10–30 V · Interface : S1 · Option d’interface : PR · Longueur de câble : 1 m · IP65 · Sortie radiale
A/758H-S-G-4096-1030-S1-PR-CV-RA758HSG40961030S1PRCVR	Monotour · Code Gray · 4096 divisions/tour · 10–30 V · Interface : S1 · Option d’interface : PR · Longueur de câble : 1 m · IP65 · Sortie radiale
A/758H-S-G-8192-1030-S1-PR-CV-RA758HSG81921030S1PRCVR	Monotour · Code Gray · 8192 divisions/tour · 10–30 V · Interface : S1 · Option d’interface : PR · Longueur de câble : 1 m · IP65 · Sortie radiale
D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte.
