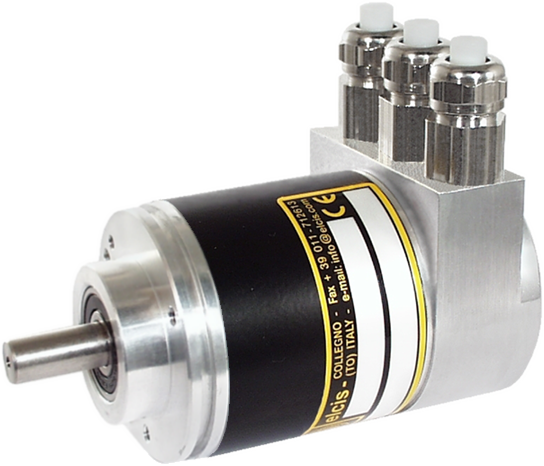

Encodeur de bus de terrain absolu A/958HD
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Bus de terrain à codeur absolu, CAPTEURS
En entornos industriales que necesitan un encoder absoluto compacto con interfaz DeviceNet, el A/958HD se fija tipo servo mediante grapas o tornillos frontales y ofrece alta resolución con una muy buena relación calidad/precio.
El A/958HD es un encoder absoluto monovuelta o multivuelta con interfaz DeviceNet (D2) y transceptor CAN ISO 11898, con velocidad de transmisión programable. Permite elegir 4096, 8192, 16384, 32768 o 65536 pasos por vuelta y 1, 4096 o 16384 vueltas, con un máximo de 30 bit en código Binario. Incluye 2 LED de estado y tecnología SMD.

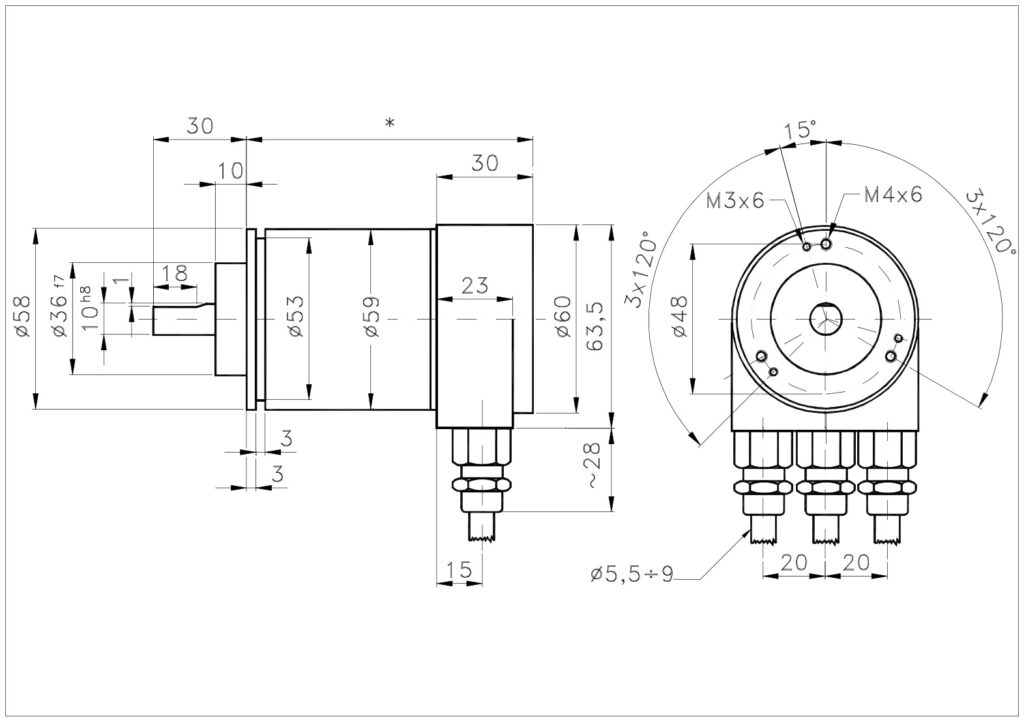

Construido con carcasa de aluminio de Ø58 mm y eje de acero inoxidable de Ø10 h8 (opcional Ø6), soporta cargas axiales y radiales de 40 y 110 N. Dispone de protección IP64 en el lado del eje (IP66 en versión sellada), resiste impactos de 30 G y vibraciones de 10 G, y trabaja de -40 a +85 °C. Disponible en guemisa.es.
- Interface DeviceNet (D2) avec émetteur-récepteur CAN ISO 11898.
- Résolution jusqu'à 16 bits par tour et 30 bits dans 16384 tours.
- Vitesse de transmission programmable et 2 LED de l'état.
- Nutrition 10–30 V CC avec une consommation maximale de 2,5 W.
Questions techniques fréquentes
¿Qué resoluciones y vueltas permite configurar el A/958HD?
Il vous permet de choisir 4096, 8192, 16384, 32768 ou 65536 pas par révolution et 1, 4096 ou 16384 révolutions, avec une résolution maximale de 30 bits à 16384 révolutions.
Quels paramètres sont programmables dans l'interface DeviceNet ?
Sens de rotation (complémentaire), résolution totale, résolution par révolution, valeur prédéfinie et mode de transmission : mode d’interrogation, mode cyclique ou mode cos.
Quelles connexions sont disponibles ?
3 presse-étoupes IP65 (3PG), 3 presse-étoupes en acier IP65 (3PG-VA), 2 presse-étoupes IP65 Ø 9–13 mm (2M20) et connecteur rond IP65 à 5 broches (1BW).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Logement | Aluminium (autres matériaux disponibles sur demande) |
| Poids | 550 g tour simple · 600 g tours multiples |
| Axe | Ø10 h8 acier inoxydable (Ø6 en option) |
| charge axiale/radiale maximale. | 40 / 110 N |
| Protection côté sortie | IP65 selon la connexion |
| protection latérale de l'essieu | Norme IP64 · Étanchéité IP66 |
| régime maximal continu | 6000 standard · 3000 scellé (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 30G (11 ms) 10G (10–1000 Hz) |
| Alimentation électrique / consommation maximale. | 10–30 V CC · 2,5 W |
| Fréquence maximale. | 800 kHz |
| Température de fonctionnement/stockage | -40 … +85 °C / -40 … +85 °C |
| Code de sortie | Binaire |
| Précision de la division | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Résolution maximale. | 16 bits/tour · 30 bits en 16 384 tours |
| Interface | DeviceNet (D2) · Émetteur-récepteur CAN ISO 11898 · Vitesse de transmission programmable |
