Transductor Lineal por Cable F300S
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Desplazamendua, SENTOREAK, Kable linealaren transduktorea, Transduktore linealak

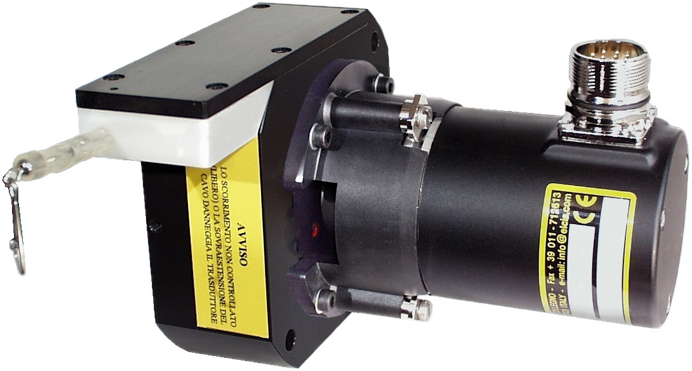

El F300S de ELCIS es un transductor lineal por cable absoluto, con hilo de Ø 0,9 mm y salida SSI, para medir desplazamientos lineales de hasta 3 metros.
La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas y line driver (según RS422), con tecnología SMD. Protegido contra polaridad inversa y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2. Interfaz SSI: (SL), (S1) con preset y (S4) con pulsador de preset (solo con salida radial).
Codificador y mecánica IP64; cable de 1 m o conector de 12 pines, axial o radial (CAW, CRW, PAL, PRL), IP65. Humedad del 98 % (no en estado líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,2 kg según la carrera. Disponible en guemisa.es.

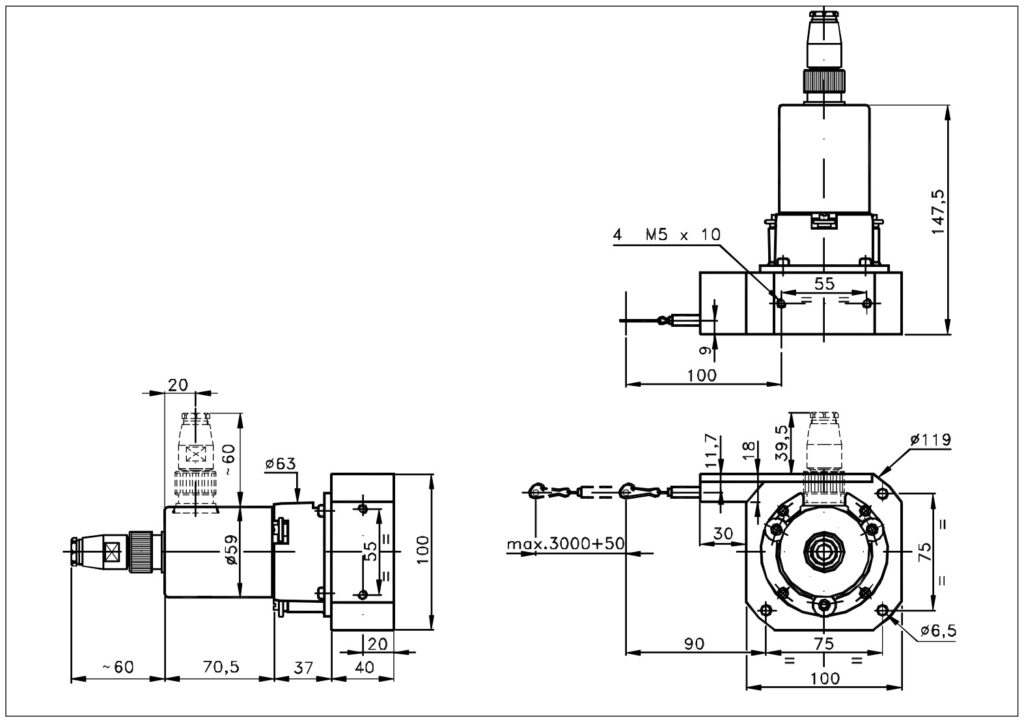

- Carrera estándar máx. de 3 metros (3000+50 mm según el plano) y resolución de 0,1 mm edo 1 mm, en código Gray o binario.
- Irten SSI: (SL), (S1) con preset y (S4) con pulsador de preset (solo con salida radial).
- Hilo de acero inoxidable de Ø 0,9 mm y vida media de >10⁶ ciclos a 2 m/s.
- Error de linealidad máx. de ±0,05 % fs., velocidad de lectura máx. de 4 m/s eta gehienezko azelerazioa 2,5 G.
- Codificador y mecánica IP64; cable y conectores IP65.
Maiz egiten diren galdera teknikoak
¿Qué interfaz de comunicación tiene el transductor F300S?
SSI, en las versiones (SL), (S1) con preset y (S4) con pulsador de preset. La transmisión es RS485/RS422 y la frecuencia de reloj admitida va de 100 kHz a 1 MHz.
¿Qué carrera y resoluciones ofrece?
Carrera estándar máx. de 3 metros (3000+50 mm según el plano), con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida Gray (G) o binario (B).
¿Qué variantes de conexión existen?
Cable de 1 m o conector de 12 pines, axial o radial (CAW, CRW, PAL, PRL), todos IP65. El (S4) con pulsador de preset solo está disponible con salida radial.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Carrera estándar máx. | 3 m |
| Pisua | 1,2 kg en función de la carrera |
| Elektrikoa | |
| Resolución / código de salida | 0,1 mm, 1 mm · código Gray, Binario |
| Linealtasun-errore maximoa. | ±0,05 % f.s. |
| Elikadura eta gehienezko kontsumoa. | 10÷30 Vcc · 1W (SL), 1,5W (S1) |
| Irteera interfazea | (SL) SSI · (S1) SSI + Preset · (S4) SSI + pulsador de preset |
| Babesa eta ingurumena | |
| Velocidad de lectura / aceleración máx. | 4 m/s / 2,5 G |
| Esperanza de vida media | >10⁶ ciclos a 2 m/s |
| Inpaktuarekiko erresistentzia | 30 G (11 ms) |
| Bibrazio-erresistentzia | 10 G (10 ÷ 1000 Hz) |
| Babes gradua | Codificador y mecánica: IP64 · Cable y conectores: IP65 |
| Funtzionamendu/biltegiratze tenperatura | -20 ÷ +70 °C / -40 ÷ +85 °C |
| Hezetasuna | 98 % (no en estado líquido) |
| Beste ezaugarri batzuk | |
| Hilo | Ø 0,9 mm acero inox |
| Fuerzas sobre el cable | Extracción 20 N · Retracción 10 N |
