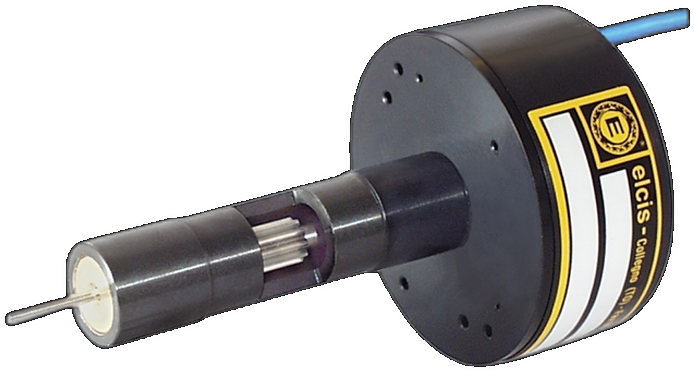

I/68BL kodetzaile inkremental berezia
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental berezia, SENTOREAK
El ELCIS 68BL (I/68BL) es un encoder incremental de Ø68 mm hecho a medida para básculas, de 1 a 1250 impulsos por vuelta. Eje y rodamientos son los de la báscula y se montan en el encoder, lo que elimina las dificultades de alineación entre ambos ejes. El eje lo suministra el cliente. La base y la tapa son de aluminio anodizado y el peso es de 400 g. El grado de protección es IP00 en el lado del eje (estándar) y, en el lado de la salida, IP65 con cable, de IP63 a IP67 con conector e IP00 con caja de bornes. Ofrece frecuencia máx. de 60 kHz y 6000 rpm continuas (intermitente +30 %), con electrónicas NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30 (este, hasta 15 Vcc), y alimentación de 5 a 30 Vcc según código.
Oinarria eta estalkia aluminio anodizatuz eginda daude; gorputzak Ø68 mm neurtzen du eta 400 g pisatzen du. Ardatza bezeroak hornitzen du. Babes-maila IP00 da ardatzaren aldean (estandarra) eta, irteeraren aldean, konexioaren araberakoa da: IP65 kablearekin, IP63tik IP67ra konektorearekin eta IP00 terminal-kutxarekin.
Ofrece de 1 a 1250 impulsos por vuelta, frecuencia máx. de 60 kHz y 6000 rpm continuas (intermitente +30 %), con electrónicas NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30 (este, hasta 15 Vcc), y alimentación de 5 a 30 Vcc según código.
- Eskala-ardatza eta errodamenduakKodetzailean muntatzen dira eta eskala-ardatzaren eta kodetzailearen ardatzaren arteko lerrokatze-zailtasunak ezabatzen dituzte.
- Balantzetarako neurrira egindakoaELCISek pisatzeko makinetarako neurrira egindako kodetzaile gisa definitzen du.
- Aluminio anodizatuzko oinarria eta estalkia: Ø68 mm-ko gorputza eta 400 g-ko pisua.
- Hainbat irteera elektronikoNPN, PNP, push-pull, TTL 7404 eta 26LS31 eta 88C30 kontrolatzaileak.
Maiz egiten diren galdera teknikoak
Zergatik ez du I/68BL-k bere ardatz propiorik?
Ardatza eta errodamenduak eskalakoak direnez eta kodetzailean muntatuta daudenez; ardatza bezeroak hornitzen du.
Zer babes maila du I/68BL-k?
IP00 ardatz aldean (estandarra). Irteerako aldean konexioaren araberakoa da: IP65 CV kablearekin, IP63tik IP67ra konektorearekin, IP65 kable muturreko konektorearekin eta IP00 terminal-kutxarekin.
Zein bereizmen eta maiztasun eskaintzen ditu?
Biraketa bakoitzeko 1etik 1250 pultsura, gehienez 60 kHz-ko maiztasunarekin.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Aluminio anodizatua (oinarria eta tapa), Ø68 mm |
| Pisua | 400 g |
| Ardatza | Suministrado por el cliente (personalizable bajo pedido) |
| Ardatzean gehienezko karga | — |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Elikadura | 5etik 30era Vcc kodearen arabera. |
| Itzuli bakoitzeko bulkada | 1etik 1250era inp/v |
| Maiztasun maximoa | 60 kHz-ko |
| Gehienezko kontsumoa | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Babesa eta ingurumena | |
| IP babes-maila | IP00 ardatzaren aldean (estándar); lado de la salida según conexión: IP63 a IP67, caja de bornes IP00 (grados IP según CEI EN 60529, EN 60529, IEC 529) |
| Abiadura jarraitu maximoa | 6000 bira minutuko (intermitente +30 %) (velocidad máxima intermitente: +30 % de la continua) |
| Inpaktuarekiko erresistentzia | 50 G (11 ms) |
| Bibrazio-erresistentzia | 12 G (10etik 2000 Hz-ra) |
| Funtzionamendu-tenperatura | 0 °C a +70 °C (personalizable bajo pedido) |
| Biltegiratze tenperatura | -30 °C +85 °C-tan |
