I/46C motorrentzako kodetzaile inkrementala
Eje hueco Ø4, Ø6 u Ø8 mm | Carcasa Ø46,5 mm | 1 a 5000 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP63 eje (IP64 con Z) | Acoplamiento elástico
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Motorrentzako kodetzaile inkrementala, SENTOREAK
El ELCIS 46C (I/46C) es un encoder incremental de dimensiones contenidas, de Ø46,5 mm, con acoplamiento elástico incorporado y de 1 a 5000 impulsos por vuelta. La facilidad de montaje y la posibilidad de resoluciones elevadas lo hacen adecuado para diversas aplicaciones.
Akoplamenduaren gehienezko konpentsazioa axiala ±0,2 mm eta erradiala ±0,15 mm da. Oinarria eta estalkia aluminiozkoak dira, eta ardatz hutsa altzairu herdoilgaitzezkoa da, Ø4, Ø6 edo Ø8 mm-ko diametroekin; 100 g pisatzen du.
Ofrece de 1 a 5000 impulsos por vuelta con frecuencia máx. de 60 kHz (100 kHz con la opción V) y electrónicas NPN, PNP, push-pull, TTL y line driver 26LS31 o 88C30.
- Barneko lotura elastikoa: gehienezko ardatz-konpentsazioa ±0,2 mm eta erradial-konpentsazioa ±0,15 mm.
- Altzairu herdoilgaitzezko ardatz hutsaØ4, Ø6 edo Ø8 mm H7 (Ø n eskaeraren arabera).
- Biraketa bakoitzeko 5000 pultsu arte: gehienezko maiztasuna 60 kHz, edo 100 kHz V aukerarekin.
- Hiru errodamendu bertsio: estandarra (IP63, 6000 bira/min), Z itxia (IP64, 3000 bira/min) edo momentu txikiko B (IP53, 10000 bira/min).
Maiz egiten diren galdera teknikoak
Zein da I/46C kodetzailearen kanpoko diametroa eta pisua?
Ø46,5 mm eta 100 g. Oinarria eta tapa aluminiozkoak dira.
Zein bereizmen eta maiztasun eskaintzen ditu?
Biraketa bakoitzeko 1etik 5000 pultsura, gehienez 60 kHz-ko maiztasunarekin (100 kHz V aukerarekin).
Zer konpentsazio ahalbidetzen du akoplamenduak?
Gehienezko akoplamendu-konpentsazioa: axiala ±0,2 mm eta erradiala ±0,15 mm.

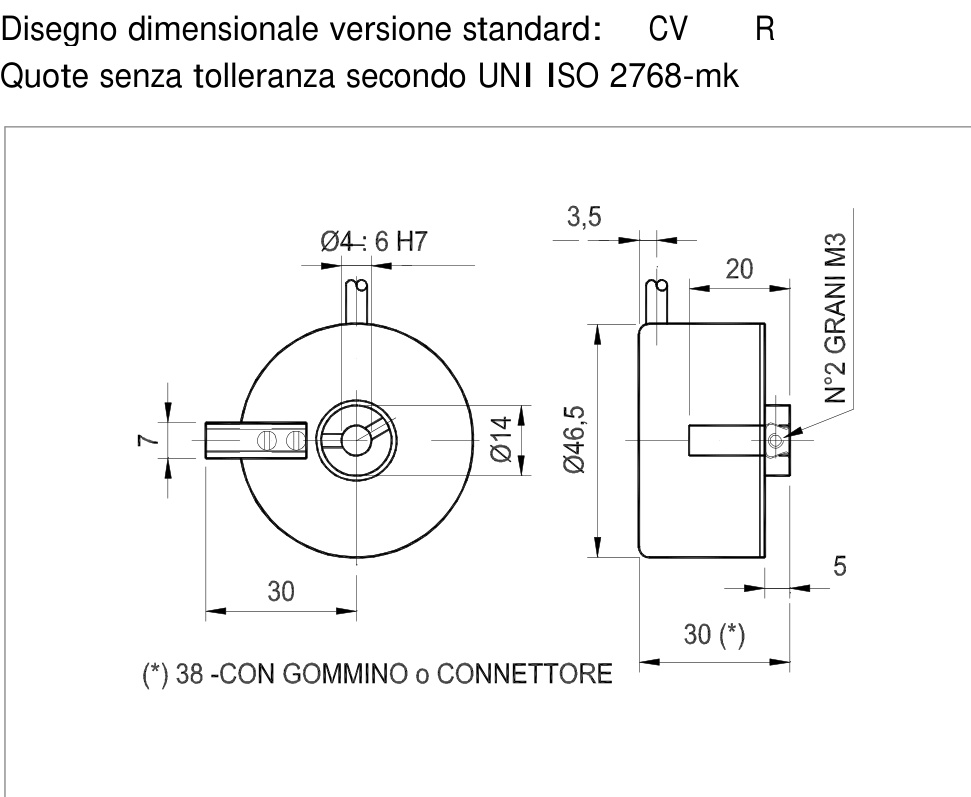

Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Pisua | 100 g |
| Ardatza | Eje hueco Ø4, Ø6 u Ø8 mm H7, acero inoxidable (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 0,5 kg |
| Gehienezko akoplamendu-konpentsazioa | Ardatza ±0.2mm, erradiala ±0.15mm |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera. (IP65 kablea, IP00 terminal-kutxa) |
| Elikadura | 5÷30 V (energia kodearen arabera) |
| Gehienezko kontsumoa. | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 5000ra |
| Gehienezko maiztasuna. | 60 kHz-ko (100 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP63 (estandarra) / IP64 (Z aukera) / IP53 (B aukera) |
| gehienezko RPM jarraitua | 6000 bira minutuko (estandarra) / 3000 bira/min (Z aukera) / 10000 bira/min (B aukera) (Aldizkako gehienezko bira/min: Jarraitutako gehienezko bira/min + 30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/46C-1000-5-BZ-N-CV-RI46C10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-5-BZ-N-CV-RI46C10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-5-BZ-N-CV-RI46C5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-5-BZ-N-CV-RI46C1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-5-BZ-N-CV-RI46C25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-5-BZ-N-CV-RI46C20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) IP65 · salida radial |
| I/46C-1000-824-BZ-B-CV-RI46C1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-824-BZ-B-CV-RI46C1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-824-BZ-B-CV-RI46C500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-824-BZ-B-CV-RI46C100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-824-BZ-B-CV-RI46C2500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-824-BZ-B-CV-RI46C2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1000-1828-BZ-B-CV-RI46C10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-1828-BZ-B-CV-RI46C10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-1828-BZ-B-CV-RI46C5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-1828-BZ-B-CV-RI46C1001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-1828-BZ-B-CV-RI46C25001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-1828-BZ-B-CV-RI46C20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1000-1030-BZ-B-CV-RI46C10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-1030-BZ-B-CV-RI46C10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-1030-BZ-B-CV-RI46C5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-1030-BZ-B-CV-RI46C1001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-1030-BZ-B-CV-RI46C25001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-1030-BZ-B-CV-RI46C20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1000-5-BZ-B-CV-RI46C10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-1024-5-BZ-B-CV-RI46C10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-500-5-BZ-B-CV-RI46C5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-100-5-BZ-B-CV-RI46C1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2500-5-BZ-B-CV-RI46C25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| I/46C-2000-5-BZ-B-CV-RI46C20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) IP65 · salida radial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
