Sensor de Desplazamiento Monitran MTN/EP340
- Fabrikatzailea: Monitran
La monitorización de grandes activos rotativos, como turbinas de vapor o sopladores industriales, requiere sensores de desplazamiento capaces de cubrir rangos de medida amplios sin sacrificar la resolución. El MTN/EP340 resuelve el problema de la medida de posición axial y vibración en ejes de gran tamaño donde un sensor de corto alcance resultaría insuficiente. Su diseño permite supervisar el movimiento del eje sin contacto físico, evitando fallos por desgaste y permitiendo una vigilancia continua del estado de los cojinetes.
Basado en la tecnología de corrientes de Foucault, este sensor ofrece un rango lineal de medida de 0 a 8.5 mm con una sensibilidad nominal de 2 mV/µm. Su capacidad de respuesta abarca desde la medida de posición estática (DC) hasta frecuencias dinámicas de 10 kHz, garantizando una linealidad del 1%. Esta combinación de rango y velocidad es fundamental para detectar variaciones térmicas de expansión axial y vibraciones severas que podrían indicar una desalineación crítica en la maquinaria.

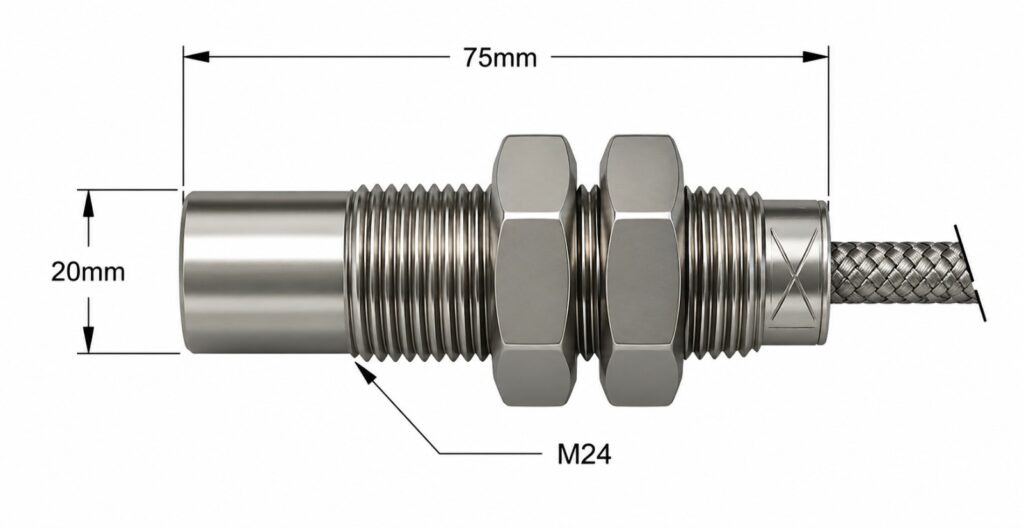

Construido para soportar la exposición a aceites y temperaturas extremas de hasta 180°C, el MTN/EP340 presenta un cuerpo robusto de acero inoxidable con rosca M24 y una punta de Peek de alta resistencia. El sistema se integra mediante cables RG179 aislados en PTFE que mantienen la integridad de la señal hasta una distancia de 9 metros. Es un componente esencial para sistemas de seguridad industrial que requieren una medida fiable del huelgo (gap) en entornos de alta exigencia mecánica y térmica.
- Rango lineal extendido de hasta 8.5 mm para grandes desplazamientos.
- Resistencia térmica superior con operación continua hasta los 180°C.
- Cuerpo industrial M24 en acero inoxidable para montajes rígidos.
- Detección de amplio espectro cubriendo desde DC hasta 10 kHz.
Preguntas Frecuentes Técnicas
1. ¿Qué diferencia de sensibilidad tiene respecto a modelos de rango corto?
A diferencia del modelo EP080 (8 mV/µm), el MTN/EP340 tiene una sensibilidad de 2 mV/µm. Esto permite cubrir un rango de medida mucho mayor (8.5 mm frente a 2 mm) manteniendo la linealidad necesaria para aplicaciones de desplazamiento axial de gran recorrido.
2. ¿Cómo afecta el tamaño del objetivo (target) a la precisión de la medida?
Para obtener el máximo rendimiento de los 8.5 mm de rango, el eje o superficie metálica debe ser al menos 2.5 veces más grande que el diámetro de la punta del sensor. Si el objetivo es más pequeño, la linealidad y la sensibilidad se verán reducidas, afectando a la precisión final de la medida de desplazamiento.
3. ¿Se puede instalar en zonas con presencia de lubricantes?
Sí, la punta de Peek es químicamente inerte y resistente a la mayoría de los aceites y fluidos industriales. Al ser una tecnología basada en inducción magnética, la presencia de aceite no conductor en el huelgo no afecta a la medida de desplazamiento, lo que lo hace ideal para monitorizar cojinetes sumergidos.
Propietateak
| Ezaugarria | Zehaztapen teknikoa |
| Tipo de Dispositivo | Sensor de Desplazamiento sin Contacto |
| Neurketa Teknologia | Corrientes de Foucault (Eddy Current) |
| Rango Lineal de Medida | 0 a 8.5 mm |
| Sentikortasun nominala | 2 mV/µm |
| Linealidad de la Medida | 1% (Nominal) |
| Maiztasun-erantzuna | DC hasta 10 kHz |
| Nutrizio-beharrak | -24V DC (Vía Driver MTN/ECPD) |
| Temperatura de la Sonda | -30 °C hasta +180 °C |
| Material del Cabezal | Peek (Polímero de alta resistencia) |
| Material del Cuerpo | Acero Inoxidable |

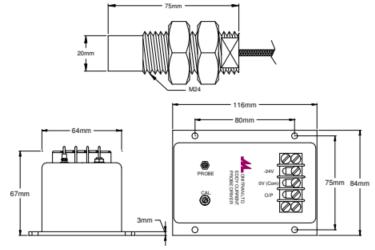

| Rosca de Montaje | M24 x 1.5mm |
| Diámetro de Sonda | 20.5 mm |
| Longitud Total Sonda | 75 mm (Incluyendo punta) |
| Longitud de Cable Máxima | 9 metros (Cable RG179 PTFE) |
| Material de Calibración | Acero grado AISI 4140 |
