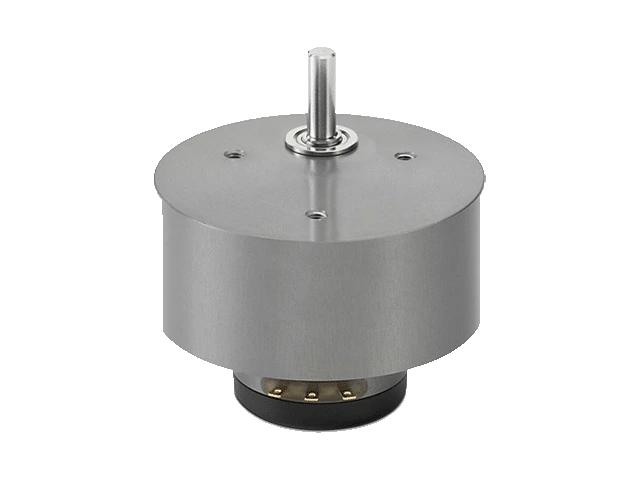

Potenciómetro rotativo multivuelta con reductora GP
- Fabrikatzailea: Novoteknika
- Kategoria: Desplazamendua, Kodetzailea, Kodetzaile absolutua, Bira anitzeko kodetzaile absolutua, Desplazamendu angeluarren sentsorea, SENTOREAK
Potenciómetro rotativo multivuelta GP de Novotechnik. Potenciómetro multivuelta con reductor de engranajes.
Potenciómetro rotativo multivuelta con reductor de engranajes de precisión montado sobre dos rodamientos y con holgura mínima. Entrega una señal de tensión analógica proporcional al ángulo a lo largo de las vueltas de la versión. La parte potenciométrica se basa en la serie P6500.
Maiz egiten diren galdera teknikoak
¿Qué se puede conectar al potenciómetro rotativo multivuelta GP?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik, indicadores de proceso con display MAP y acondicionadores de señal para señales de salida normalizadas de tensión y corriente MUP y MUK.
¿Cómo se pide el potenciómetro rotativo multivuelta GP?
El código de pedido tiene 3 casillas: reducción, potenciómetro y resistencia. Por ejemplo, GP-03-P-6501-A502 (Art. 400009111) es la versión con reducción 3:1, con potenciómetro P-6501 de 5 kΩ. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo multivuelta GP?
Temperatura de trabajo: -40…+100 °C. Protección: IP40 (DIN 400 50 / IEC 529).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Hedadura | |
| Bisita mekanikoa | 360°, continuo |
| Erresistentzia nominala | 5 kΩ |
| Tolerancia de la resistencia | ±20 % |
| Linealtasun independentea | ±0.1 % |
| Errepikagarritasuna | típ. 0,002 % |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Salida y datos eléctricos | |
| irteera seinalea | Tensión analógica proporcional al ángulo |
| Tensión máx. admisible aplicada | 42 V |
| Corriente máx. del cursor en caso de fallo | 10 mA |
| Corriente de cursor recomendada | ≤ 1 µA |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Ingurumen-baldintzak | |
| Laneko tenperatura | -40…+100 °C |
| Bibrazioa | 5…2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Kolpea | 50 g, 11 ms |
| Bizitza | 100 × 10⁶ movimientos |
| Babesa | IP40 (DIN 400 50 / IEC 529) |
| Datos mecánicos | |
| Etxebizitza | Aluminio anodizatua |
| Carcasa del reductor | Aluminio anodizatua |
| engranajeak | Holgura mínima |
| Errodamenduak | 2 |
| Ardatza | Altzairu herdoilgaitza |
| Elementu erresistentea | Plastiko eroalea |
| Kurtsorea | Multidedo de metal precioso |
| Conexiones eléctricas | Latón dorado |
| Finkapena | 3 taladros roscados M4 (3 × 120°) |
| Carga admisible en el eje, axial y radial, estática o dinámica | 45 I |
| Hasierako momentua | < 1 Ncm |
| Velocidad máx. de trabajo | 3000 bira/min |
| Pisua | aprox. 320 g |
| Accesorios recomendados | |
| Accesorio | Deskribapena |
| Z-104-G-6 | Acoplamiento de horquilla con poca holgura |
| Z-105-G-6 | Acoplamiento de horquilla sin holgura |
| MAP… | Indicadores de proceso con display |
| MUP…, MUK… | Acondicionadores de señal para señales de salida normalizadas de tensión y corriente |
| Erreferentzia | Konfigurazioa |
|---|---|
| GP-03-P-4501-A502GP03P4501A502 | Art. 400009101 · Potenciómetro base: P-4501 · Reducción: 3:1 |
| GP-03-P-6501-A502GP03P6501A502 | Art. 400009111 · Potenciómetro base: P-6501 · Reducción: 3:1 |
| GP-05-P-4501-A502GP05P4501A502 | Art. 400009102 · Potenciómetro base: P-4501 · Reducción: 5:1 |
| GP-05-P-6501-A502GP05P6501A502 | Art. 400009112 · Potenciómetro base: P-6501 · Reducción: 5:1 |
| GP-10-P-4501-A502GP10P4501A502 | Art. 400009103 · Potenciómetro base: P-4501 · Reducción: 10:1 |
| GP-10-P-6501-A502GP10P6501A502 | Art. 400009113 · Potenciómetro base: P-6501 · Reducción: 10:1 |
