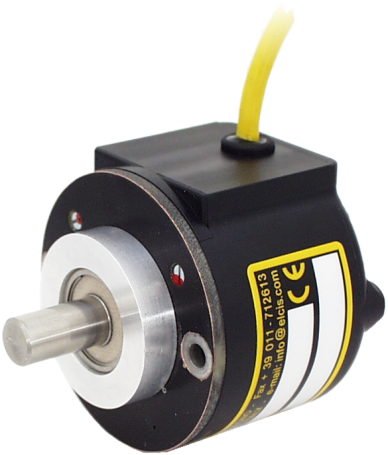

Kostu Baxuko Kodetzaile Inkrementala I/58HJ
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kostu Baxuko Kodetzaile Inkrementala, SENTOREAK
El ELCIS 58HJ (I/58HJ) es un encoder incremental patentado, con carcasa de Ø58 mm y eje de acero inoxidable Ø10 h7. Tiene base de material compuesto y tapa de Valox 420, resalte frontal de centrado de Ø36 h7 y fijación frontal sobre Ø48,5 mm, con un peso de 145 g. Suministra de 1 a 1024 impulsos por vuelta con frecuencia máx. de 60 kHz, en electrónicas NPN, push-pull y driver 26LS31 o 88C30, con salida axial o radial por cable o conectores.

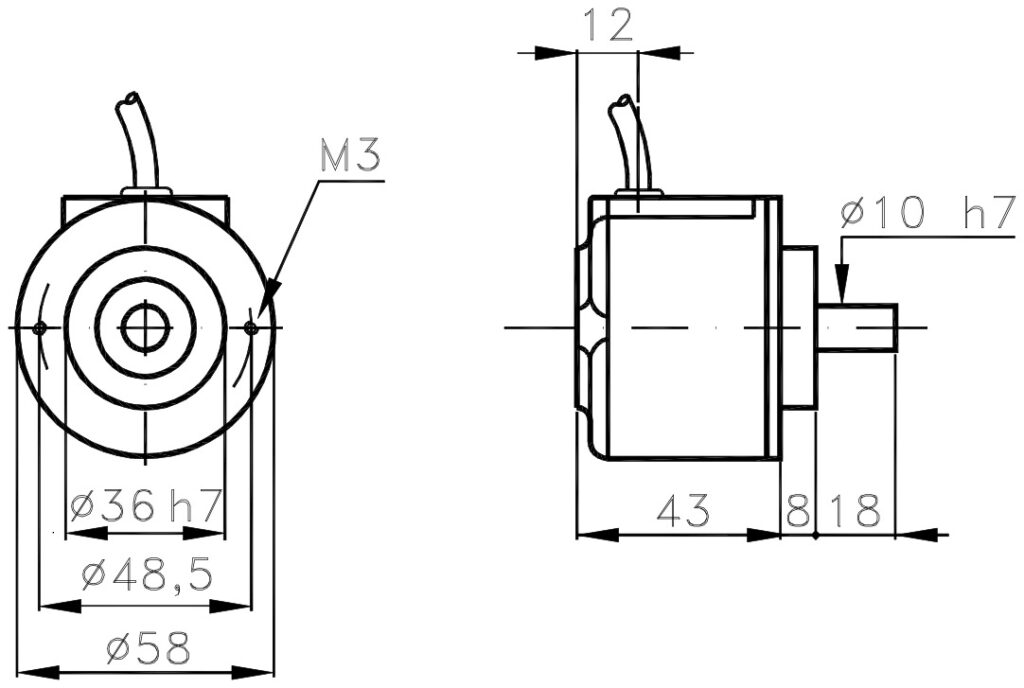

Tiene una carcasa de Ø58 mm con base de material compuesto y tapa de Valox 420, eje de acero inoxidable de Ø10 h7, resalte frontal de centrado de Ø36 h7 y fijación frontal sobre Ø48,5 mm, con un peso de 145 g.
Suministra de 1 a 1024 impulsos por vuelta con una frecuencia máxima de 60 kHz, con etapas de salida NPN, push-pull o driver 26LS31 y 88C30, y salida axial o radial por cable o conectores.
- Oinarria eta tapa: base de material compuesto y tapa de Valox 420, con un peso de 145 g.
- Altzairu herdoilgaitzezko ardatza: Ø10 h7, con carga radial/axial máxima de 3 kg.
- Centrado frontal: Ø36 h7 y taladros frontales sobre Ø48,5 mm.
- Irteerako elektronika: NPN, push-pull y drivers 26LS31 y 88C30.
- Konexioak: cable CV (1 m) y conectores CM, CL, CD, CH y CE, con salida axial o radial.
Maiz egiten diren galdera teknikoak
Zein materialez osatzen da I/58HJ kodetzailearen gorputza?
Una base de material compuesto y una tapa de Valox 420; el peso es de 145 g.
Zeintzuk dira 58HJ modeloaren ardatzaren eta erdiratzearen zehaztapenak?
Ø10 h7-ko altzairu herdoilgaitzezko ardatza eta Ø36 h7-ko aurrealdeko erdigune-irtengunea ditu, Ø48,5 mm-ko finkapenarekin.
Zer babes maila eskaintzen du kanpoko agenteen aurka?
IP54 en el lado del eje, IP65 con rodamientos sellados (opción Z). En el lado de la salida el IP depende de la conexión: IP65 (cable CV, CM, CL), IP63 (CD), IP67 (CH) e IP64 (CE).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Ø58 mm; base de material compuesto, tapa Valox 420 (personalizable bajo pedido) |
| Pisua | 145 g |
| Ardatza | Ø10 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 3 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP65 (cable CV, CM, CL), IP63 (CD), IP67 (CH), IP64 (CE) |
| Elikadura | 5÷30 V |
| Gehienezko kontsumoa. | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 1024ra |
| Gehienezko maiztasuna. | 60 kHz-ko |
| Elektronika | NPN, push-pull, driver 26LS31 / 88C30 |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP54 estandarra (IP65 con rodamientos sellados, opción Z) |
| gehienezko RPM jarraitua | 6000 bira minutuko (estandarra) / 3000 bira/min (Z aukera) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +60 °C (eskaeraren arabera pertsonalizagarria) |
