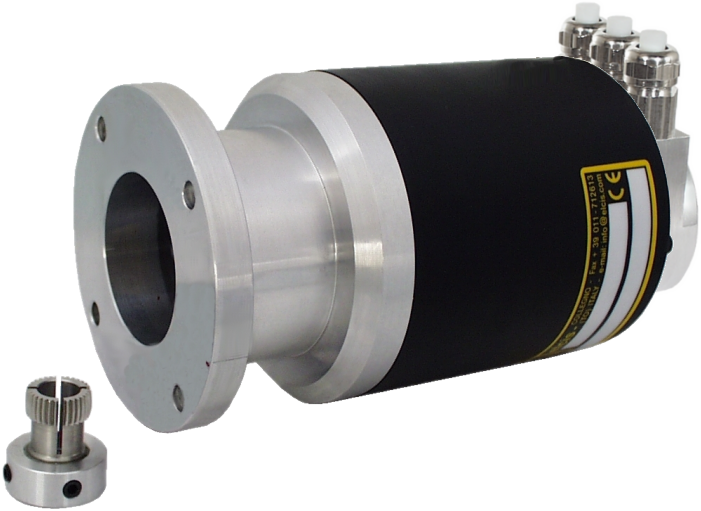

A/990FC Eremu-bus Kodetzaile Absolutua
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Kodetzaile Absolutua Eremu-busa, SENTOREAK
Eraikuntza oso sendoko kodetzaile absolutua, ardatz hutsa eta barneko izar akoplamendu patentatua (72 mod-a bezala), ardatz-konpentsazio handia, CANopen interfazea eta bereizmen handia dituena.
A/990FC bira bakarreko edo bira anitzeko kodetzaile absolutua da, CANopen/CAN (C2) edo zuntz optikoko CAN (CF) interfazearekin, CAN transzeptore batekin (ISO 11898) eta 1 Mbaud arteko transmisio-abiadurarekin. Bira bakoitzeko 4096, 8192, 16384, 32768 edo 65536 urrats hautatzeko aukera ematen du, eta 1, 4096 edo 16384 bira, gehienez 30 bit kode bitarrean, eta bi LEDek egoera adierazten dute.
Aluminiozko karkasa batekin eta Ø10 H7ko altzairu herdoilgaitzezko ardatz huts batekin eraikia (aukerakoa Ø9.52, Ø8, Ø6 edo beste batzuk eskaeraren arabera), 70 eta 110 N-ko karga erradial eta axialak jasaten ditu. IP65 babesa du ardatzaren aldean (IP66 zigilatutako bertsioan), 30 G-ko inpaktuak eta 10 G-ko bibrazioak jasaten ditu, eta -40 eta +85 °C artean funtzionatzen du. Eskuragarri... guemisa.es.
- Barneko izar-akoplamenduarekin eta gehienezko konpentsazioarekin ardatz hutsa ±3 mm axiala, ±0,05 mm erradial eta ±2° angeluarra.
- Interfazea CANopen / CAN edo CAN zuntz optikoa, CAN transzeptorearekin (ISO 11898) gehienez 1 Mbaud.
- Gehienez bereizmena 16 bit txanda bakoitzeko eta 30 bit barruan 16384 txandak.
- Programa daitezkeen parametroak: kamerak, 2 muga-etengailuak, abiadura, baud-tasa eta CAN identifikatzailea.
Maiz egiten diren galdera teknikoak
Zer konpentsazio ahalbidetzen du A/990FC-ren izar akoplamenduak?
Fabrikatzailearen arabera, akoplamenduaren gehienezko konpentsazioa ±3 mm axiala, ±0,05 mm erradiala eta ±2° angeluarra da.
Zein bereizmen eta biraetarako konfigura daiteke A/990FC?
Biraketa bakoitzeko 4096, 8192, 16384, 32768 edo 65536 urrats eta 1, 4096 edo 16384 biraketa aukeratzeko aukera ematen du, 30 biteko gehienezko bereizmenarekin 16384 biraketetan.
Zein parametro programa daitezke CANopen interfazean eta zein konexio daude eskuragarri?
Biraketa-noranzkoa (osagarria), bira bakoitzeko bereizmena, bereizmen osoa, aurrezarritako balioa, kamak, 2 muga-etengailu, abiadura, baud-abiadura eta CAN identifikatzailea, eta transmisio-modua: galdeketa-modua, modu ziklikoa, sinkronizazio-modua edo cos modua. CAN zuntz optikozko (CF) bertsioa (C2) bertsioaren antzekoa da, baina zuntz optikozko konexioarekin. Konexioak: konexio-estalkia (3PG), konexio-estalkia + LED (3PG-D), 2 hari dituen konexio-estalkia (2M20), 5 pineko konektore biribila (1BW) eta bi 5 pineko konektore biribil (2BW), guztiak IP65 kalifikazioarekin, eta zuntz optikozko konektorea (1HW).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Etxebizitza | Aluminioa (eskaera eginez gero, aukera pertsonalizatuak eskuragarri) |
| Pisua | 1400 g bira bakarra · 1500 g bira anitzekoa |
| Ardatza | Ø10 H7 hutsa, altzairu herdoilgaitza (aukerakoa Ø9.52, Ø8, Ø6 edo beste batzuk eskaeraren arabera) |
| gehienezko karga erradial/axiala. | 70 / 110 Iparralde |
| Irteerako babesa | IP65 konexioaren arabera |
| ardatzaren aldeko babesa | IP65 estandarra · IP66 zigilatua |
| gehienezko RPM jarraitua | 5000 estandarra · 2500 zigilatua (aldizka: +30 %) |
| Talkaren/bibrazioaren erresistentzia | 30G (11ms) 10G (10–1000Hz) |
| Energia-iturria / gehienezko kontsumoa. | 10–30 V korronte zuzena · 2,5 W |
| LSB tonu maiztasuna | 800 kHz |
| Funtzionamendu/biltegiratze tenperatura | -40 … +85 °C / -40 … +85 °C |
| Irteera kodea | Binarioa |
| Zatiketaren zehaztasuna | ±½ LSB (<13 bit) · ±2 LSB (13–16 bit) |
| Bereizmen maximoa. | 16 bit/biraketa · 30 bit 16384 biraketatan |
| Interfazea | CANopen / CAN (C2) · CAN zuntz optikoa (CF) · max. 1 Mbaud |
