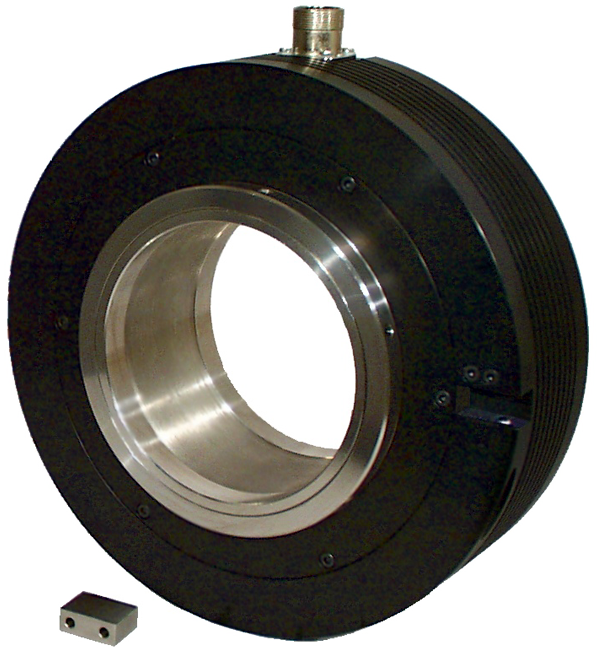

I/250C motorrentzako kodetzaile inkrementala
Eje pasante Ø75, 90, 100, 110, 125 | Carcasa Ø250 mm | 400, 420 … 2304 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP54 lado eje | Acoplamiento tangencial interno
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Motorrentzako kodetzaile inkrementala, SENTOREAK
El ELCIS 250C (I/250C) es un encoder incremental de gran tamaño, con eje pasante de Ø75, 90, 100, 110 o 125 mm y acoplamiento tangencial interno. Sus impulsos por vuelta son 400, 420, 450, 800, 900, 1800, 2000, 2042, 2048, 2200, 2250, 2300 o 2304. Tiene carcasa metálica para usos industriales medio-severos.

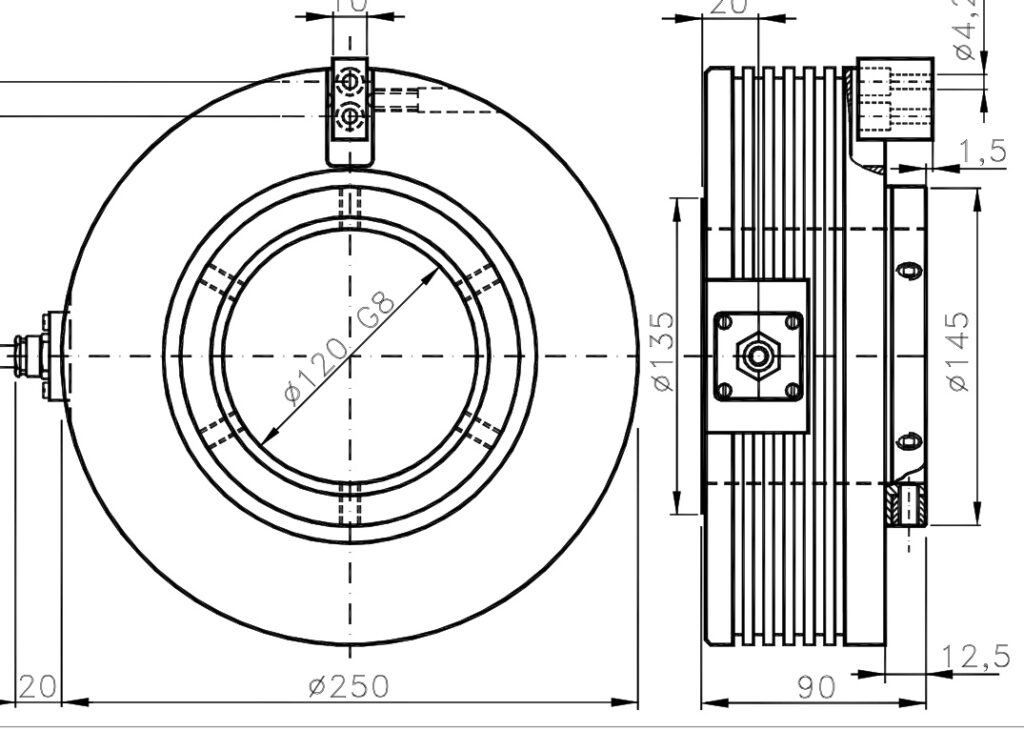

Akoplamenduaren gehienezko konpentsazioa: axiala ±0,25 mm, erradiala ±0,05 mm eta angeluarra ±2°. Oinarria eta estalkia aluminio anodizatuz eginda daude, ardatz zeharkakoa altzairu herdoilgaitzez egina dago (Ø75, 90, 100, 110 edo 125 mm, beste batzuk eskaeraren arabera), kanpoko diametroa Ø250 mm da eta pisua 8450 g. IP54 ardatzaren aldean; irteeraren aldean, konexioaren arabera.
Impulsos por vuelta: 400, 420, 450, 800, 900, 1800, 2000, 2042, 2048, 2200, 2250, 2300 y 2304, con frecuencia máx. de 100 kHz y alimentación de 5÷30 V. Electrónicas NPN, NPN colector abierto, PNP, PNP colector abierto, push-pull, TTL 7404 y line driver 26LS31 o 88C30.
- Ardatz zeharkakoa Ø75÷125 mmØ75, 90, 100, 110 edo 125 mm, beste diametro batzuk eskaeraren arabera.
- Barneko akoplamendu tangentziala: gehienezko ardatz-konpentsazioa ±0,25 mm, erradial-konpentsazioa ±0,05 mm eta angelu-konpentsazioa ±2°.
- Metalezko karkasa industria-erabilera ertain-larrirako: aluminio anodizatuzko oinarria eta tapa, 8450 g.
- Irteerako elektronikaNPN, PNP, push-pull, TTL 7404 eta 26LS31 edo 88C30 lineako kontrolatzailea.
Maiz egiten diren galdera teknikoak
Zein ardatz-diametro onartzen ditu I/250C kodetzaileak?
Ø75, 90, 100, 110 eta 125 mm; beste diametro batzuk eskaeraren arabera eskuragarri.
Zer konpentsazio du barneko akoplamendu tangentzialak?
Gehienezko akoplamendu-konpentsazioa: axiala ±0,25 mm, erradiala ±0,05 mm eta angeluarra ±2°.
Zein abiadura-igoera daude eskuragarri modelo honetarako itzuli bakoitzeko?
Eskaera-zerrendako balioak: 400, 420, 450, 800, 900, 1800, 2000, 2042, 2048, 2200, 2250, 2300 eta 2304 imp/v. Ezaugarri teknikoetan adierazitako tartea: 400etik 2300era.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Aluminio anodizatua (oinarria eta tapa) |
| Pisua | 8450 g |
| Ardatza | Eje pasante Ø75÷125 G8, acero inoxidable (personalizable bajo pedido) |
| gehienezko karga axiala/erradiala. | 20 kg |
| Errodamenduaren bizitza | 1,5 × 10⁹ iraultzak |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera. (IP65etik IP67ra) |
| Elikadura | 5÷30 V kodearen arabera. |
| Gehienezko kontsumoa. | 120 mA (estandarra) / 180 mA (lineako kontrolatzailea) (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 400etik 2300era (eskaera balioen zerrendak 2304 ere badu) |
| Gehienezko maiztasuna. | 100 kHz-ko |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP54 estandarra |
| gehienezko RPM jarraitua | 500 bira minutuko |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/250C-1000-5-BZ-N-CV-RI250C10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-5-BZ-N-CV-RI250C10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-500-5-BZ-N-CV-RI250C5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-5-BZ-N-CV-RI250C20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-720-5-BZ-N-CV-RI250C7205BZNCVR | 720 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-5-BZ-N-CV-RI250C15005BZNCVR | 1500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-1000-824-BZ-B-CV-RI250C1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-824-BZ-B-CV-RI250C1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-500-824-BZ-B-CV-RI250C500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-824-BZ-B-CV-RI250C2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-720-824-BZ-B-CV-RI250C720824BZBCVR | 720 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-824-BZ-B-CV-RI250C1500824BZBCVR | 1500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1000-1828-BZ-B-CV-RI250C10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-1828-BZ-B-CV-RI250C10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-500-1828-BZ-B-CV-RI250C5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-1828-BZ-B-CV-RI250C20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-720-1828-BZ-B-CV-RI250C7201828BZBCVR | 720 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-1828-BZ-B-CV-RI250C15001828BZBCVR | 1500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1000-1030-BZ-B-CV-RI250C10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-1030-BZ-B-CV-RI250C10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-500-1030-BZ-B-CV-RI250C5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-1030-BZ-B-CV-RI250C20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-720-1030-BZ-B-CV-RI250C7201030BZBCVR | 720 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-1030-BZ-B-CV-RI250C15001030BZBCVR | 1500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1000-5-BZ-B-CV-RI250C10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-5-BZ-B-CV-RI250C10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-500-5-BZ-B-CV-RI250C5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-5-BZ-B-CV-RI250C20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-720-5-BZ-B-CV-RI250C7205BZBCVR | 720 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-5-BZ-B-CV-RI250C15005BZBCVR | 1500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
