Encoder Incremental per a Motors I/250C
Eje pasante Ø75, 90, 100, 110, 125 | Carcasa Ø250 mm | 400, 420 … 2304 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP54 lado eje | Acoplamiento tangencial interno
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental per a Motors, SENSORS

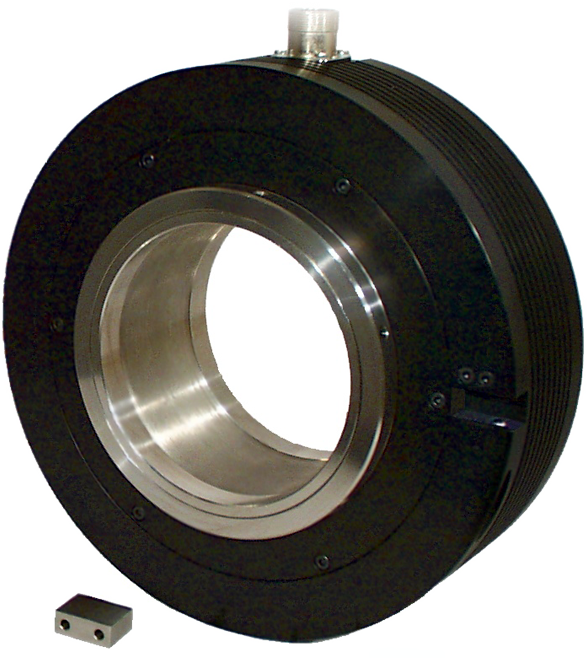

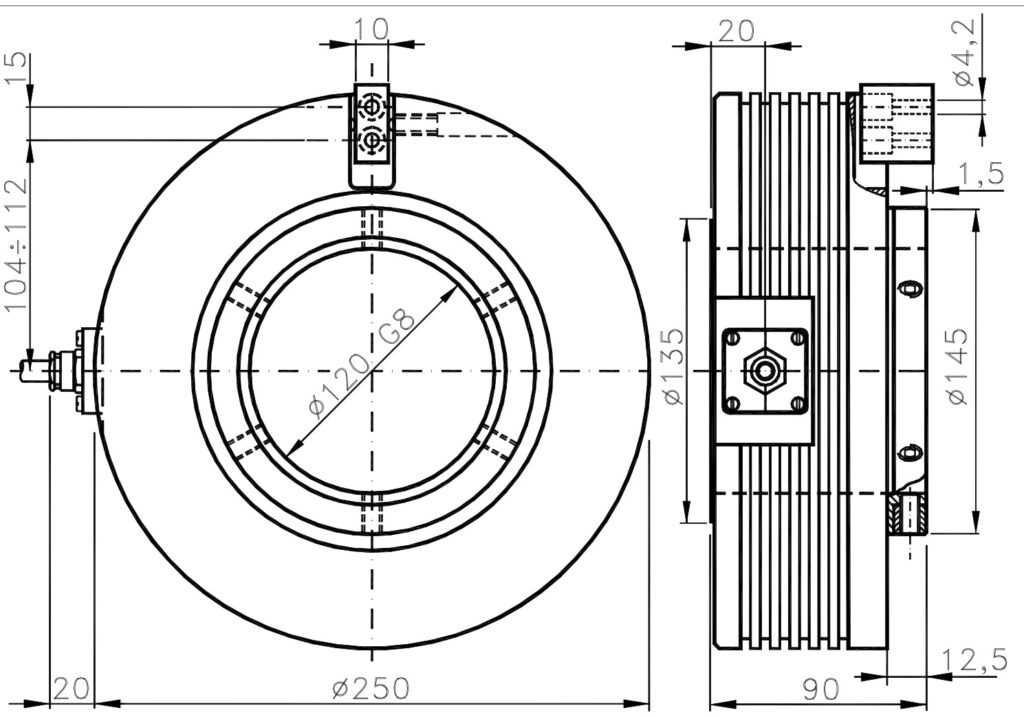

El ELCIS 250C (I/250C) es un encoder incremental de gran tamaño, con eje pasante de Ø75, 90, 100, 110 o 125 mm y acoplamiento tangencial interno. Sus impulsos por vuelta son 400, 420, 450, 800, 900, 1800, 2000, 2042, 2048, 2200, 2250, 2300 o 2304. Tiene carcasa metálica para usos industriales medio-severos.
Compensació màx. de l'acoblament: axial ±0,25 mm, radial ±0,05 mm i angular ±2°. Base i tapa són d'alumini anoditzat, l'eix passant és d'acer inoxidable (Ø75, 90, 100, 110 o 125 mm, altres sota comanda), el diàmetre exterior és de Ø250 mm i el pes de 8450 g. IP54 al costat de l'eix; al costat de sortida, segons la connexió.
Impulsos por vuelta: 400, 420, 450, 800, 900, 1800, 2000, 2042, 2048, 2200, 2250, 2300 y 2304, con frecuencia máx. de 100 kHz y alimentación de 5÷30 V. Electrónicas NPN, NPN colector abierto, PNP, PNP colector abierto, push-pull, TTL 7404 y line driver 26LS31 o 88C30.
- Eix passant Ø75÷125 mm: Ø75, 90, 100, 110 o 125 mm, altres diàmetres sota comanda.
- Acoblament tangencial intern: compensació màx. axial ±0,25 mm, radial ±0,05 mm i angular ±2°.
- Carcassa metàl·lica per a usos industrials mig-severos: base i tapa d'alumini anoditzat, 8450 g.
- Electròniques de sortida: NPN, PNP, push-pull, TTL 7404 i line driver 26LS31 o 88C30.
Preguntes Freqüents Tècniques
Quins diàmetres d'eix passant admet l'encoder I/250C?
Ø75, 90, 100, 110 i 125 mm; altres diàmetres sota comanda.
Quina compensació té l'acoblament tangencial intern?
Compensació màx. de l'acoblament: axial ±0,25 mm, radial ±0,05 mm i angular ±2°.
Quins impulsos per tornada estan disponibles per a aquest model?
Valors de la llista de comanda: 400, 420, 450, 800, 900, 1800, 2000, 2042, 2048, 2200, 2250, 2300 i 2304 imp/v. Rang indicat a les característiques tècniques: 400 a 2300.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Alumini anoditzat (base i tapa) |
| Pes | 8450 g |
| Eix | Eje pasante Ø75÷125 G8, acero inoxidable (personalizable bajo pedido) |
| Càrrega axial/radial màx. | 20 kg |
| Vida útil rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió (IP65 a IP67) |
| Alimentació | 5÷30 V segons codi |
| Consum màx. | 120 mA (estàndard) / 180 mA (line driver) (personalitzable sota comanda) |
| Impulsos per tornada | 400 a 2300 (la llista de valors de la comanda inclou també 2304) |
| Freqüència màx. | 100 kHz |
| Protecció i entorn | |
| Protecció costat eix | IP54 estàndard |
| RPM màx. contínues | 500 rpm |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10 ÷ 2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda) |
| Referència | Configuració |
|---|---|
| I/250C-1000-5-BZ-N-CV-RI250C10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-5-BZ-N-CV-RI250C10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-500-5-BZ-N-CV-RI250C5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-5-BZ-N-CV-RI250C20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-720-5-BZ-N-CV-RI250C7205BZNCVR | 720 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-5-BZ-N-CV-RI250C15005BZNCVR | 1500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable de 1 m · IP65 · salida radial |
| I/250C-1000-824-BZ-B-CV-RI250C1000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-824-BZ-B-CV-RI250C1024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-500-824-BZ-B-CV-RI250C500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-824-BZ-B-CV-RI250C2000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-720-824-BZ-B-CV-RI250C720824BZBCVR | 720 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-824-BZ-B-CV-RI250C1500824BZBCVR | 1500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1000-1828-BZ-B-CV-RI250C10001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-1828-BZ-B-CV-RI250C10241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-500-1828-BZ-B-CV-RI250C5001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-1828-BZ-B-CV-RI250C20001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-720-1828-BZ-B-CV-RI250C7201828BZBCVR | 720 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-1828-BZ-B-CV-RI250C15001828BZBCVR | 1500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1000-1030-BZ-B-CV-RI250C10001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-1030-BZ-B-CV-RI250C10241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-500-1030-BZ-B-CV-RI250C5001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-1030-BZ-B-CV-RI250C20001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-720-1030-BZ-B-CV-RI250C7201030BZBCVR | 720 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-1030-BZ-B-CV-RI250C15001030BZBCVR | 1500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1000-5-BZ-B-CV-RI250C10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1024-5-BZ-B-CV-RI250C10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-500-5-BZ-B-CV-RI250C5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-2000-5-BZ-B-CV-RI250C20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-720-5-BZ-B-CV-RI250C7205BZBCVR | 720 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| I/250C-1500-5-BZ-B-CV-RI250C15005BZBCVR | 1500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable de 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
