Encoder magnético multivuelta MC1-2800 ratiométrico

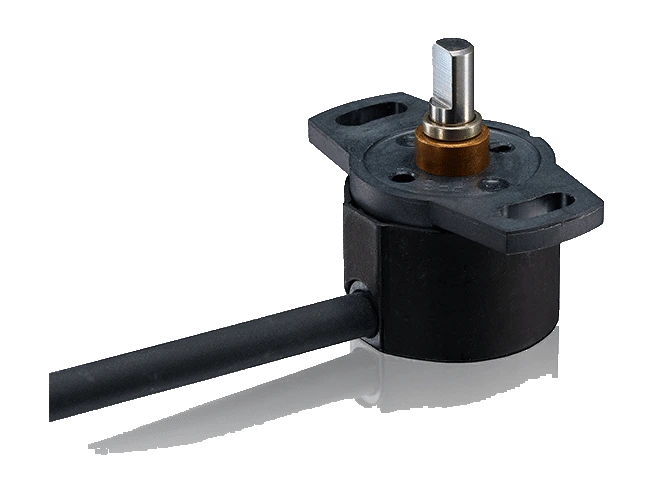

Encoder magnético MC1-2800 ratiométrico de Novotechnik. Sensor multivuelta magnético sin contacto, de Ø30 mm.
Sensor multivuelta con tecnología GMR (magnetorresistencia gigante) que da valores de posición absolutos, no necesita señales de referencia y no necesita alimentación ni batería de respaldo para detectar las vueltas. Como detecta las vueltas sin alimentación y no pierde la información de posición en un corte de tensión, el MC1-2800, de solo 30 mm de diámetro, es un sensor rotativo True-Power-On. Funciona de forma magnética, sin contacto, y detecta posiciones angulares en hasta 44 vueltas con una resolución de hasta 16 bits.
Puntos clave
- Sin contacto, magnético
- Sistema True-Power-On: cuenta las vueltas aunque no tenga alimentación; tecnología no volátil patentada, sin engranajes ni baterías
- Disponible con acoplamiento a presión (push-on) o con eje marcado
- Protección IP54 hasta IP67
- Otras configuraciones, en hojas de datos independientes
Maiz egiten diren galdera teknikoak
¿Qué se puede conectar al encoder magnético MC1-2800 ratiométrico?
Se le pueden conectar conectores y cables M12 de Novotechnik y acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el encoder magnético MC1-2800 ratiométrico?
El código de pedido tiene 6 casillas: versión mecánica, vueltas, ub, parámetros, característica y conexión. Por ejemplo, MC1-2832-010-211-202 es la versión con eje de 6 mm con plano IP65, 10 vueltas (3600°), alimentación 5 VDC, salida 5 … 95 % ratiométrica a Ub, característica creciente en sentido horario y cable de 4 polos apantallado de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder magnético MC1-2800 ratiométrico?
Temperatura de trabajo: -40 … +85 °C; -25 … +85 °C (conector M12). Protección: IP54 / IP65 / IP67 según versión mecánica.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Materiales y datos mecánicos | |
| Etxebizitza | Plástico PPS-GF resistente a la temperatura |
| Ardatza | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |
| Rodamiento | Brontzezko sinterizatuzko buxadura |
| Finkapena | 2 tornillos M4 con arandelas |
| Konexio elektrikoa | Cable 4x 0,5 mm² (AWG 20), TPE, apantallado / conector M12x1 codificación A con cable de L = 0,15 m |
| Bisita mekanikoa | Continuo |
| Carga admisible en el eje, estática o dinámica | 20 N (axial / radial) |
| Hasierako momentua | típ. ≤ 3 Ncm |
| Velocidad máx. de trabajo | 800 rpm |
| Peso (sin conexión) | aprox. 50 g |
| Medida y señal de salida | |
| irteera seinalea | Ratiométrica a la tensión de alimentación Ub: 5 … 95 % (0,25 … 4,75 V) o 10 … 90 % (0,5 … 4,5 V) |
| Carga | ≥ 10 kΩ (para detectar rotura de cable se recomienda pull-down) |
| Diagnóstico | Activado (en caso de error, la señal de salida queda fuera del rango plausible de señal) |
| Eguneratze-maiztasuna | 10 kHz |
| Neurketa-eremua | 0 … 360° hasta 0 … 15840° en pasos de 360° (1 a 44 vueltas) |
| Resolución (referida a Ub) | 16 bits en todo el rango de medida |
| Repetibilidad (*) | ≤ ±0,5° |
| Histéresis (*) | ≤ ±0,5° |
| Error de temperatura | ±0,25 % FS |
| Linealidad según el número de vueltas | |
| Número de vueltas | Linealidad (*) |
| 1 vuelta | ≤ ±0,4 % FS |
| 2 vueltas | ≤ ±0,26 % FS |
| 3…6 vueltas | ≤ ±0,22 % FS |
| 7…9 vueltas | ≤ ±0,16 % FS |
| 10…13 vueltas | ≤ ±0.15 % FS |
| 14…27 vueltas | ≤ ±0,14 % FS |
| 28…44 vueltas | ≤ ±0,13 % FS |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) |
| Consumo de corriente sin carga | ≤ 60 mA |
| Protección contra sobretensión | máx. 28 VDC (10 min) |
| Alderantzizko polaritatearen aurkako babesa | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (salida frente a GND y a la tensión de alimentación) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Ingurumen-baldintzak | |
| Laneko tenperatura | -40 … +85 °C; -25 … +85 °C (conector M12) |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 / IP67 según versión mecánica |
| Insensibilidad a campos magnéticos de CC | < 15 mT |
| Vida (mecánica) | > 50 millones de movimientos |
| MTTF (IEC 60050) | 538 años |
| Bateragarritasun elektromagnetikoa | |
| EN 61000-4-2 ESD (descarga por contacto/aire) | 4 kV, 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 30 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 1 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 55016-2-3 Perturbaciones radiadas | Zona industrial y residencial |
| Opción | Significado |
|---|---|
| Ejemplo: MC1-2832-010-211-202 = eje de 6 mm con plano IP65, 10 vueltas (3600°), alimentación 5 VDC, salida 5 … 95 % ratiométrica a Ub, característica creciente en sentido horario y cable de 4 polos apantallado de 1 m. | |
| 1 · Versión mecánica | |
| 2802 | Eje de 6 mm con plano, IP54 |
| 2832 | Eje de 6 mm con plano, IP65 |
| 2862 | Eje de 6 mm con plano, IP67 |
| 2821 | Acoplamiento push-on, IP54 |
| 2841 | Acoplamiento push-on, IP65 |
| 2871 | Acoplamiento push-on, IP67 |
| 2 · Vueltas de la característica de salida | |
| 001 … 044 | 1 hasta 44 vueltas, en incrementos de 1 vuelta; X vueltas corresponden a un ángulo de medida de X · 360° |
| 001, 003, 006, 010, 016, 025, 044 | 1, 3, 6, 10, 16, 25, 44 vueltas |
| 3 · Tensión de alimentación Ub | |
| 2 | Ub = 5 VDC |
| 4 · Parámetros de interfaz | |
| 1 | 5 … 95 % ratiométrico a Ub (0,25 … 4,75 VDC) |
| 2 | 10 … 90 % ratiométrico a Ub (0,5 … 4,5 VDC) |
| 5 · Característica de salida | |
| 1 | Creciente en sentido horario (cw) |
| 2 | Creciente en sentido antihorario (ccw) |
| 6 · Conexión eléctrica | |
| 202 | Cable de 4 polos, apantallado, L = 1 m |
| 206 | Cable de 4 polos, apantallado, L = 3 m |
| 210 | Cable de 4 polos, apantallado, L = 5 m |
| 501 | Conector M12x1 de 4 pines con cable apantallado, L = 0,15 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
