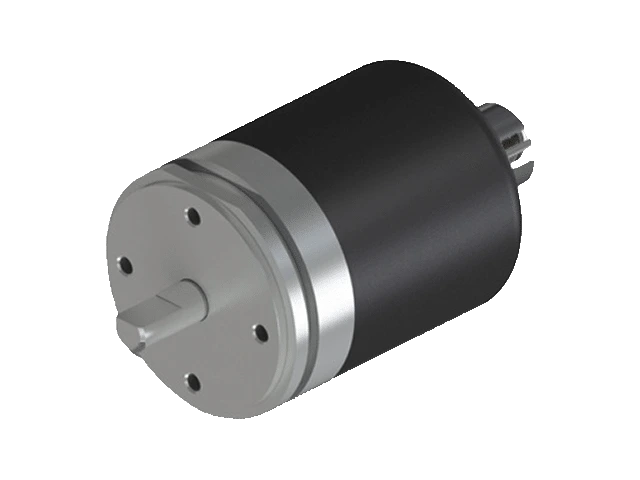

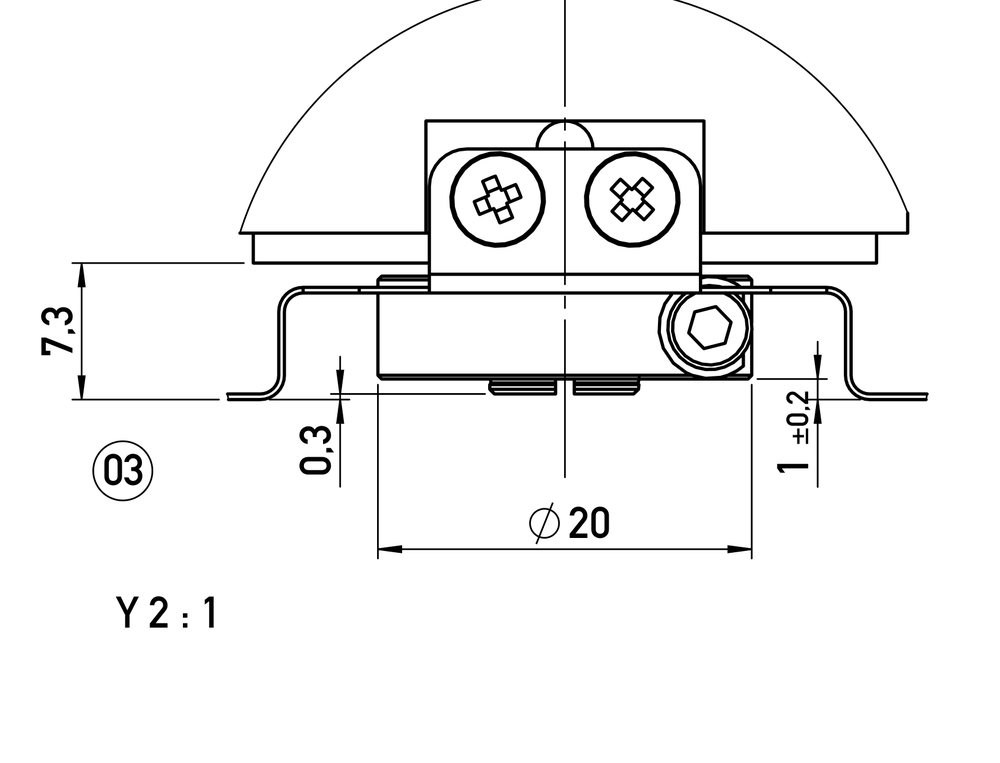

Encoder absoluto magnético multivuelta RMB-3600 analógico
Encoder absoluto magnético RMB-3600 analógico de Novotechnik. Sensor multivuelta sin contacto True-Power-On.
Sensor rotativo sin contacto con sistema de doble rodamiento y carcasa metálica de Ø 36 mm. Se basa en la tecnología Hall; el multivuelta True-Power-On usa además la tecnología GMR (magnetorresistencia gigante) para medir hasta 16 vueltas. La versión heavy duty con protección IP6K9K es adecuada para entornos extremos, incluidas cargas altas en los rodamientos. La versión de eje hueco con acoplamiento de estator integrado evita un acoplamiento de eje independiente.
Puntos clave
- Sin contacto, tecnología Hall
- Rango de medida de hasta 5760°, multivuelta
- Sistema True-Power-On: cuenta las vueltas sin alimentación; sin engranajes ni baterías
- Protección IP67 e IP6K9K
- Linealidad absoluta máx. de ±0,281 a ±0,5 % FS (2 a 16 vueltas)
Maiz egiten diren galdera teknikoak
¿Qué se puede conectar al encoder absoluto magnético RMB-3600 analógico?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el encoder absoluto magnético RMB-3600 analógico?
El código de pedido tiene 6 casillas: versión mecánica, vueltas, ub, señal, característica y conexión. Por ejemplo, RMB-3601-010-211-FM4 es la versión con brida síncro con eje Ø 6 mm x 12,5 mm, característica de salida de 10 vueltas, Ub = 5 V, salida ratiométrica de 0,25 … 4,75 V creciente en sentido horario y conector M12x1 de 4 pines. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder absoluto magnético RMB-3600 analógico?
Temperatura de trabajo: -30 … +85 °C (conector), -40 … +85 °C (cable); mayores, bajo pedido.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Datos de medida | |
| Neurketa-eremua | 0 … 720° hasta 0 … 5760° (pasos de 360°) |
| Bereizmena | 16 bit |
| Errepikagarritasuna | < 0,5° |
| Histeresia | < 1° |
| Abiarazteko ordua | típ. 10 ms |
| Erantzun-denbora | < 2 ms |
| Informazio orokorra | |
| Materiales de la brida | Aluminio AlSiMgBi anodizado |
| Azala | Acero cincado St 12 (n.º 1.0330) |
| Ardatza | Acero inoxidable X10CrNiS18-9 (n.º 1.4305) |
| Acoplamiento (eje hueco) | Acero inoxidable X10CrNi 18-8 (n.º 1.4310) |
| Bisita mekanikoa | 360°, continuo |
| Informazio orokorra | |
| Errodamenduaren bizitza | 100 milioi mugimendu |
| Peso (sin conexión) | gutxi gorabehera 100 g |
| Vibración IEC 60068-2-6 | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque IEC 60068-2-27 | 50 g (6 ms) |
| Laneko tenperatura | -30 … +85 °C (conector), -40 … +85 °C (cable); mayores, bajo pedido |
| Laneko hezetasuna | 0 … 98 % H.R. (sin condensación) |
| Konexio elektrikoa | Cable apantallado de 1, 3, 5 o 10 m, o conector M12x1 de 4 o de 8 pines |
| Datos comunes | |
| Consumo de corriente sin carga | típ. 30 mA |
| Alderantzizko polaritatearen aurkako babesa | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (frente a GND y a la tensión de alimentación) |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Sección del cable | 0,5 mm² (AWG 20) |
| Bateragarritasun elektromagnetikoa | |
| ESD, EN 61000-4-2 | 4 kV, 8 kV |
| Campos electromagnéticos, EN 61000-4-3 | 10 V/m |
| Transitorios rápidos (burst), EN 61000-4-4 | 1 kV |
| Perturbaciones conducidas por campos de HF, EN 61000-4-6 | 10 V ef. |
| Campos magnéticos de red, EN 61000-4-8 | 30 A/m |
| Perturbaciones radiadas, EN 55016-2-3 | Clase B |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Versión mecánica | 3601 · 3624 · 3607 |
| Vueltas de la característica | 003 · 006 · 010 · 016 |
| Tensión de alimentación Ub | 1 · 2 |
| Señal con Ub = 5 V | 1 |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Señal con Ub = 24 V | 1 · 2 |
| Característica de salida | 1 · 3 |
| Konexio elektrikoa | B41 · B43 · FM4 |
| Opción | Significado |
|---|---|
| Ejemplo: RMB-3601-010-211-FM4 = brida síncro con eje Ø 6 mm x 12,5 mm, característica de salida de 10 vueltas, Ub = 5 V, salida ratiométrica de 0,25 … 4,75 V creciente en sentido horario y conector M12x1 de 4 pines. | |
| 1 · Versión mecánica | |
| 3601 | Brida síncro, eje Ø 6 mm x 12,5 mm |
| 3624 | Brida síncro heavy duty, eje Ø 10 mm x 20 mm |
| 3607 | Brida redonda, eje hueco Ø 6 mm |
| 2 · Vueltas de la característica de salida | |
| 002 … 016 | De 2 a 16 vueltas, en pasos de 1 vuelta |
| 003 · 006 · 010 · 016 | Valores preferentes |
| 3 · Tensión de alimentación Ub | |
| 1 | 24 V (18 … 30 V) |
| 2 | 5 V (4,5 … 5,5 V) |
| 4 · Señal de salida con Ub = 5 V | |
| 1 | 0,25 … 4,75 V ratiométrica |
| 2 | 0,5 … 4,5 V ratiométrica |
| 4 · Señal de salida con Ub = 24 V | |
| 1 | 0,1 … 10 V |
| 2 | 4 … 20 mA (solo un canal) |
| 5 · Característica de salida | |
| 1 | Creciente en sentido horario |
| 2 | Creciente en sentido antihorario |
| 3 | Salidas cruzadas, canal 1 creciente en sentido horario (redundante) |
| 6 · Conexión eléctrica | |
| B41 · B43 · B45 · B40 | Cable apantallado: 1 m · 3 m · 5 m · 10 m |
| FM4 | Conector M12x1 de 4 pines |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
