Acelerómetro Industrial Monitran MTN/1130

Fabrikatzailea: Monitran
Kategoria: SENTOREAK

La monitorización de vibraciones en maquinaria ligera de alta velocidad requiere sensores que no alteren la dinámica del equipo. Los acelerómetros convencionales añaden una masa excesiva que modifica la frecuencia de resonancia natural del sistema, falseando las mediciones puras en rodamientos pequeños y husillos.

Este acelerómetro piezoeléctrico de corriente constante resuelve el problema de la masa añadida gracias a su diseño ultradelgado de 15 mm y su peso nominal de 30 gramos. Opera con una sensibilidad de 100 mV/g y una respuesta en frecuencia de hasta 15 kHz, asegurando que la captación de la señal no interfiera mecánicamente con la vibración real de la máquina bajo prueba.

Con un chasis macizo de acero inoxidable sellado a IP67 y una base aislada galvánicamente para evitar lazos de masa, el equipo soporta de forma continua entornos industriales hostiles desde -55°C hasta 140°C. Integra un cable superior (top-entry) de ETFE trenzado y está disponible con tres opciones de fijación: rosca hembra (F), perno cónico M8 (K) o base giratoria de liberación rápida (QR) para facilitar montajes con espacio limitado.

Diseño ultracompacto (15 mm de diámetro) con entrada superior (top-entry) y masa de 30g.
Respuesta en frecuencia de 2Hz a 15kHz con resonancia a 22kHz.
Operación extrema garantizada en rangos de temperatura de -55 °C hasta 140 °C.

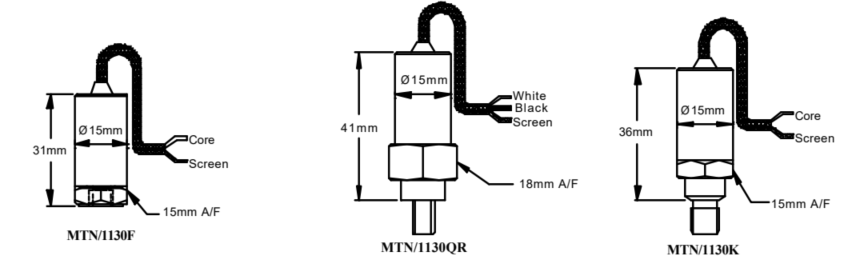

Múltiples versiones mecánicas: MTN/1130F (Hembra), MTN/1130K (Cónico) y MTN/1130QR (Swivel).

Preguntas Frecuentes Técnicas

1. ¿Qué diferencia principal existe entre las variantes F, K y QR de este acelerómetro?
La variante «F» incluye rosca hembra (10-32 UNF) para usar pernos adaptadores. La variante «K» dispone de un perno macho M8 cónico para un acoplamiento mecánico superior. La versión «QR» incorpora una base giratoria de liberación rápida (Swivel) M6, ideal para orientar el cable al instalar.

2. ¿Por qué destaca este sensor en maquinaria ligera de alta velocidad?
Su cuerpo ultra-slim de 15 mm y su masa de solo 30 gramos aseguran que la frecuencia de resonancia del sistema mecánico monitorizado apenas se vea alterada por el propio peso del sensor, permitiendo medir vibraciones puras hasta 15 kHz.

3. ¿Cómo combate el ruido electromagnético y los bucles de tierra?
Integra una base aislada (Base Isolated) que separa eléctricamente el chasis del acelerómetro de la masa general de la máquina. Esto evita que el ruido derivado de motores, bombas o ventiladores se acople en la señal analógica limpia de 100mV/g.

Propietateak

Ezaugarria	Zehaztapen teknikoa
Tipo de Sensor	Acelerómetro Industrial (Entrada Superior)
Sensibilidad Estándar	100 mV/g (±10% a 80 Hz)
Maiztasun-erantzuna	2 Hz a 15 kHz (±5%)
Frecuencia de Resonancia	22 kHz (Nominal al montaje)
Aislamiento Eléctrico	Base Aislada (Evita Ground Loops)
Temperatura de Operación	Rango extendido de -55 °C hasta +140 °C
Sensibilidad Transversal	< 5%
Ruido Eléctrico	< 0.1 mg (Máximo)
Alimentación / Bias	0.5 a 8 mA (Corriente Constante) / 12V DC
Material del Cuerpo	Acero Inoxidable Macizo (Perfil 15mm)
Masa Dinámica	30 gramos (Nominal)
Par de Apriete	8 Nm (M8/M6) / 6 Nm (10-32 UNF)
Opciones de Fijación	Hembra 10-32 (F) / Macho M8 (K) / Swivel M6 (QR)
Konexio Elektrikoa	Cable Integral ETFE con malla de acero
Babes Gradua	IP67 (Sellado hermético industrial)
