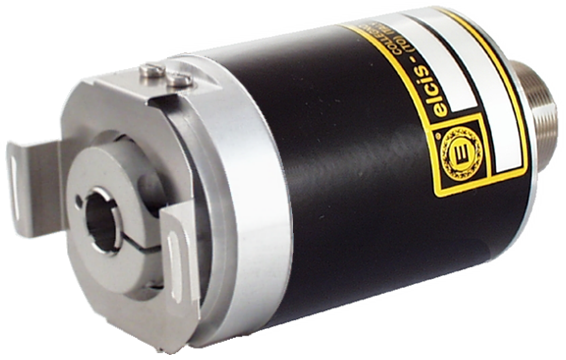

Bira bakarreko kodetzaile absolutua A/959C
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK
El ELCIS 959C (A/959C) es un encoder absoluto monovuelta con eje hueco y acoplamiento elástico incorporado, apto para uso industrial general.
Tiene lectura óptica por LED y matriz de fotodiodos IR ASIC. Permite elegir 360, 4096, 8192 o 65536 pasos por vuelta, con una resolución máxima de 16 bit. Entrega la posición en código Gray o Binario a través de interfaz paralela (PP) o paralela con preset (P1), con etapa de salida push-pull de 20 mA y frecuencia de paso LSB de 200 kHz. Opciones: Q (todo en acero inoxidable), W (rodamientos sellados) y X (opción personalizada).

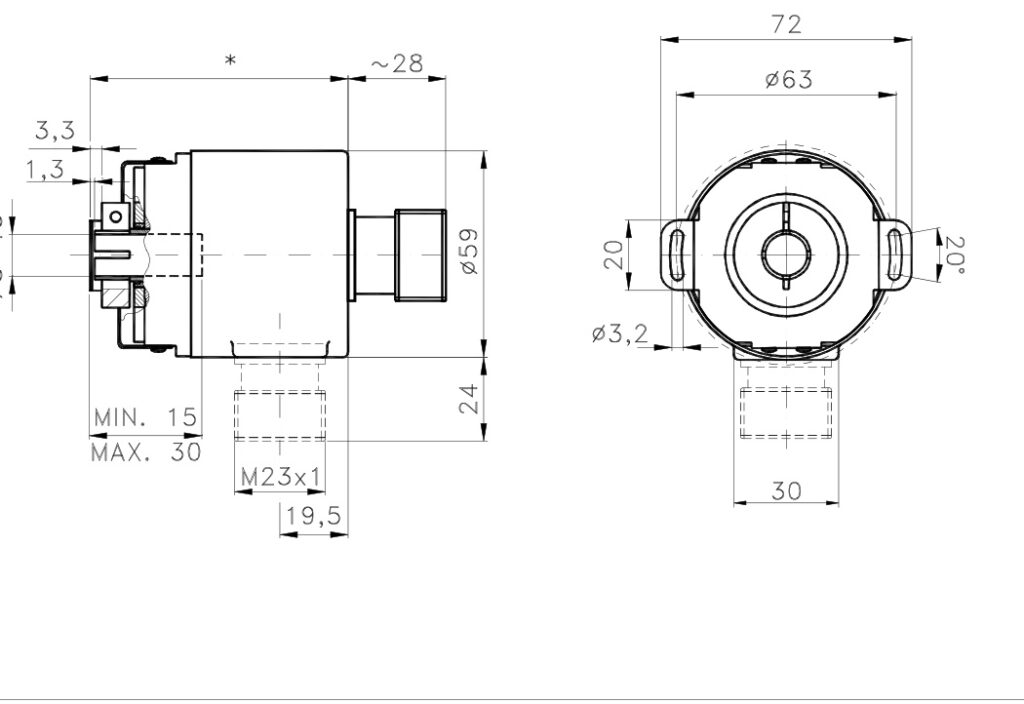

Construido con carcasa de aluminio de Ø59 mm y eje hueco de acero inoxidable de Ø15 mm F7 (opcional Ø8, Ø10, Ø12 u otros bajo pedido), soporta cargas de 40 N radiales y 110 N axiales. Dispone de protección IP64 en el lado del eje (IP66 en versión sellada) y opera en un rango térmico de -30 a +70 °C.
- Zatiketaren zehaztasuna ±½ LSB (<13 bit) eta ±2 LSB (13–16 bit).
- Hasierako momentua 50 gcm (90 gcm errodamendu zigilatuekin) eta errodamenduen bizitza baino gehiago 105 h 1000 bira/min-tan.
- Inpaktuarekiko erresistentzia 30 gramo (11 ms) dagoeneko bibrazioak 10 G (10–1000 Hz).
- Kontsumoa 100 a 400 mA según los bits, con alimentación de 10–30 V korronte zuzena.
Maiz egiten diren galdera teknikoak
Zein deslerrokadura onartzen ditu A/959C akoplamendu elastikoak?
Barneko akoplamendu elastikoak ±0,1 mm-ko ardatzeko, ±0,2 mm-ko erradialeko eta ±1°-ko angelu-konpentsazioa ahalbidetzen du gehienez.
Zein ardatz hutsen aukera daude eskuragarri?
El diámetro estándar es de Ø15 mm con tolerancia F7, y hay opciones de eje de Ø8, Ø10, Ø12 mm u otros diámetros bajo pedido.
Zer funtzio eskaintzen dituzte PP eta P1 interfazeek?
PP interfazeak irteerako konektorean angelu-balioa erakusten du paraleloan; eroale kopurua bereizmenaren eta kode motaren araberakoa da. P1 interfazea PP interfazearen berdina da, baina aurrez ezarritako funtzio batekin.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Aluminioa, Ø59 mm (eskaeraren arabera pertsonalizagarria) |
| Pisua | 200 g |
| Ardatza | Altzairu herdoilgaitzezko zirrikitua, F7: Ø15 mm estandarra; Ø8, Ø10, Ø12 edo beste batzuk eskaeraren arabera |
| Akoplamendu elastikoa | Ardatza ±0,1 mm · erradiala ±0,2 mm · angeluarra ±1° |
| gehienezko karga erradial/axiala. | 40 / 110 N |
| Elektrikoa | |
| Ardatzaren/irteeraren babesa | IP64 ardatza (IP66 zigilatua) · IP65 entxufea |
| Janaria / Kontsumoa | 10–30 V DC · 100–400 mA bit-en arabera |
| Irteera kodeak | Grisa, Binarra |
| Zatiketaren zehaztasuna | ±½ LSB (<13 bit) ±2 LSB (13–16 bit) |
| Bereizmen maximoa. | 16 zati / 1 itzuli |
| Itzuli bakoitzeko urratsak | 360 · 4096 · 8192 · 65536 |
| Interfazea / Irteera | Paraleloa (PP / P1) · Bultzada-tira 20 mA |
| Babesa eta ingurumena | |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua (aldizka: +30 %) |
| Talkaren/bibrazioaren erresistentzia | 30 G (11 ms) 10 G (10–1000 Hz) |
| Funtzionamendu/biltegiratze tenperatura | -30 … +70 °C / -40 … +85 °C |
| Erreferentzia | Konfigurazioa |
|---|---|
| A/959C-12-00-15-B-P1-0-CVA959C120015BP10CV | 4096 pasos/rev. · 1 (monovuelta) · eje Ø15 mm estándar · Binario · Paralela + Preset · Cable axial 1 m · hasta 25 bit en la serie · IP65 |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
