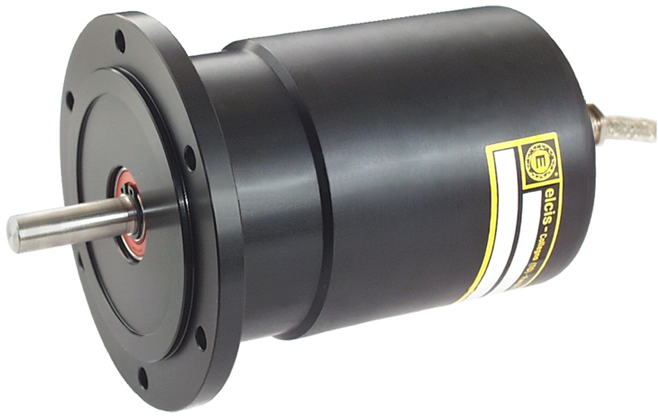

Bira bakarreko kodetzaile absolutua A/9115S
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK
ELCIS 9115S (A/9115S) 16 biteko bira bakarreko SSI kodetzaile absolutua da, B10 brida duena.
B10 bridadun SSI kodetzaile absolutu gisa, A/9115S-k 16 bit arteko bereizmena eskaintzen du bira bakoitzeko, Gray edo kode bitarreko irteerarekin. SSI serieko interfazea (SL) kanpoko erloju batek kontrolatzen du RS485/RS422 estandarraren arabera, 100 kHz-tik 1 MHz-ra bitarteko maiztasunean, eta Aurrezarpena (S1) duen SSI bertsioak aurrezarpen funtzionaltasuna gehitzen du.
Ø11 h7 altzairu herdoilgaitzezko ardatza du, 180 N-ko karga erradial/axiala, 30 G-ko talkarekiko erresistentzia (11 ms) eta 10 G-ko bibrazioarekiko erresistentzia (10–1000 Hz), -40 eta +85 °C artean funtzionatzen du (-5…+70 °C kable irteerarekin), 98 % hezetasunarekin (egoera ez-likidoan), eta alderantzizko polaritatearen eta gaintentsio puntuen aurkako babesa du. SMD teknologia barneratzen du.
- Gehienez bereizmena 16 bit itzuli bakoitzeko.
- Serial interfazea SSI arabera RS485/RS422, erloju batekin 100 kHz–1 MHz.
- Bertsioa SSI + Aurrezarpena (S1), aurrez ezarritako funtzio gehigarriarekin.
- Errodamenduaren bizitza gainditzen 105 h a 1000 bira/min.
- Alderantzizko polaritatearen eta gehiegizko tentsio-punten aurkako babesa.
- Hautsi ezin den plastikozko diskoa.
Maiz egiten diren galdera teknikoak
Zein protokolo erabiltzen du A/9115S SSI interfazeak?
Kanpoko erloju batek datuen irteera kontrolatzen du: posizio-balioa lehenik kodetzailean gordetzen da eta bit esanguratsuenetik (MSB) hasita transmititzen da, RS485/RS422 estandarraren arabera, 100 kHz-tik 1 MHz-ra bitarteko erloju-maiztasunarekin.
Zertan bereizten da SSI Aurrezarpena duen S1 bertsioa SSI estandarreko (SL) bertsiotik?
(SL) bertsioaren berdin funtzionatzen du, baina aurrez ezarritako funtzio bat gehitzen dio.
Zein ardatz eta errodamendu aukera eskaintzen ditu A/9115S-k?
Ardatz estandarra Ø11 h7 da; beste diametro batzuk ere eskuragarri daude eskaeraren arabera. Zigilatutako errodamenduak (W aukera) ere eskuragarri daude bertsio estandarraz gain.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Brida | B10 |
| Pisua | 1700 g |
| Ardatza | Ø11 h7 altzairu herdoilgaitza (aukerakoa, eskaeraren arabera) |
| gehienezko karga erradial/axiala. | 180 N |
| Elektrikoa | |
| Interfazea | SSI (SL) · SSI + Aurrezarpena (S1) |
| Irteerako babesa | IP65 konexioaren arabera. |
| Irteera kodeak | Grisa, Binarra |
| Bereizmen maximoa. | 16 zati / 1 itzuli |
| Elikadura | 10–30 VDC |
| Gehienezko kontsumoa. | 1 W (SSI) · 1,5 W (SSI+Aurrezarpena) |
| Maiztasun maximoa (LSB) | 800 kHz-ko |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra · IP66 zigilua |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua (aldizka: +30 %) |
| Talkaren/bibrazioaren erresistentzia | 30 G (11 ms) 10 G (10–1000 Hz) |
| Tenp. funtzioa / biltegiratzea. | -40 … +85 °C (kable bidezko irteerarekin: -5…+70 °C) |
| Erreferentzia | Konfigurazioa |
|---|---|
| A/9115S-12-00-11-G-SL-0-PRLA9115S120011GSL0PRL | 4096 · (13) · 1 (bira bakarra) · Ø11 ardatz estandarra · (n) · Grisa · (B) · SSI · 12 pineko konektore erradiala · IP65 |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
