Bira bakarreko kodetzaile absolutua A/3102
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile absolutua, Bira bakarreko kodetzaile absolutua, SENTOREAK

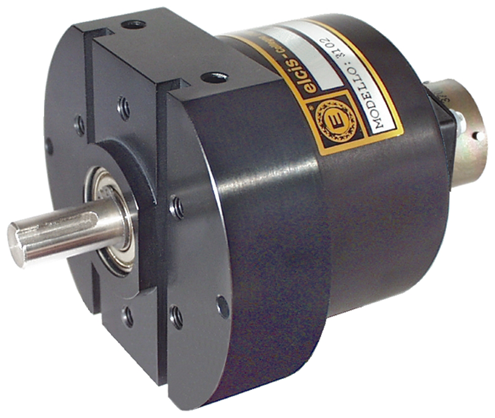

El ELCIS 3102 (A/3102) es un encoder absoluto monovuelta óptico de 2 a 13 bits, en carcasa metálica estanca al polvo y a la humedad, con fijación frontal o lateral.
Es óptico, con fuente LED y fototransistores, y entrega la posición en código Gray, Binario, Excess, BCD o personalizado, hasta 8192 pasos por vuelta (13 bit). La salida es paralela, con opciones de LED de cero, Latch y Paridad; serie SSI (RS422) en Gray o Excess; o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.
Tiene carcasa Ø102 mm y eje de acero inoxidable Ø12 h7 para 12 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +70 °C con protección IP65 en el lado del eje (IP66 en versión sellada).
- Ebazpena 2tik 13 biteraarte 8192 urratsak itzuli bakoitzeko.
- Bost potentzia-tarte: 5 V eta 15 V ±5 %, 8–24 V, 18–28 V eta 10–30 V.
- Irteera analogikoa 10 bit (1024 div./vuelta), en corriente o en 0–10 V 360°-tan.
- Aukera Parekotasuna irteera-etapak automatikoki egiaztatzeko.
Maiz egiten diren galdera teknikoak
Zein bereizmen eskaintzen ditu A/3102-k kode bakoitzerako?
Gray, Binario eta BCD-n, 8, 16, 32, 64, 128, 256 edo 512 urrats biraketa bakoitzeko; Gray eta Binarioan, baita 1024, 2048, 4096 edo 8192 ere; Gehiegizkoan, Binarioan eta BCD-n, 10, 100, 500, 1000, 180, 360, 720 edo 900; eta Gehiegizkoan eta Binarioan, 1440, 1800, 2000, 2880, 3600 edo 4000. Beste bereizmen batzuk eskuragarri daude eskaera eginez gero.
Zer muga ditu irteera analogikoak?
Convierte la posición con 10 bits (1024 div/vuelta) en una magnitud analógica en corriente o en tensión (0–10 V) para 360° de giro. Solo está disponible con alimentación de 15 V o 18–28 V y resolución 1024.
SSI interfazea kode bitar edo BCDrekin erabil al daiteke?
Ez. SSI serieko irteera Gray edo Excess kodearekin bakarrik dago eskuragarri. Binary edo BCDrako, interfaze paraleloa erabiltzen da, non Latch sarrera estandarra den.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |

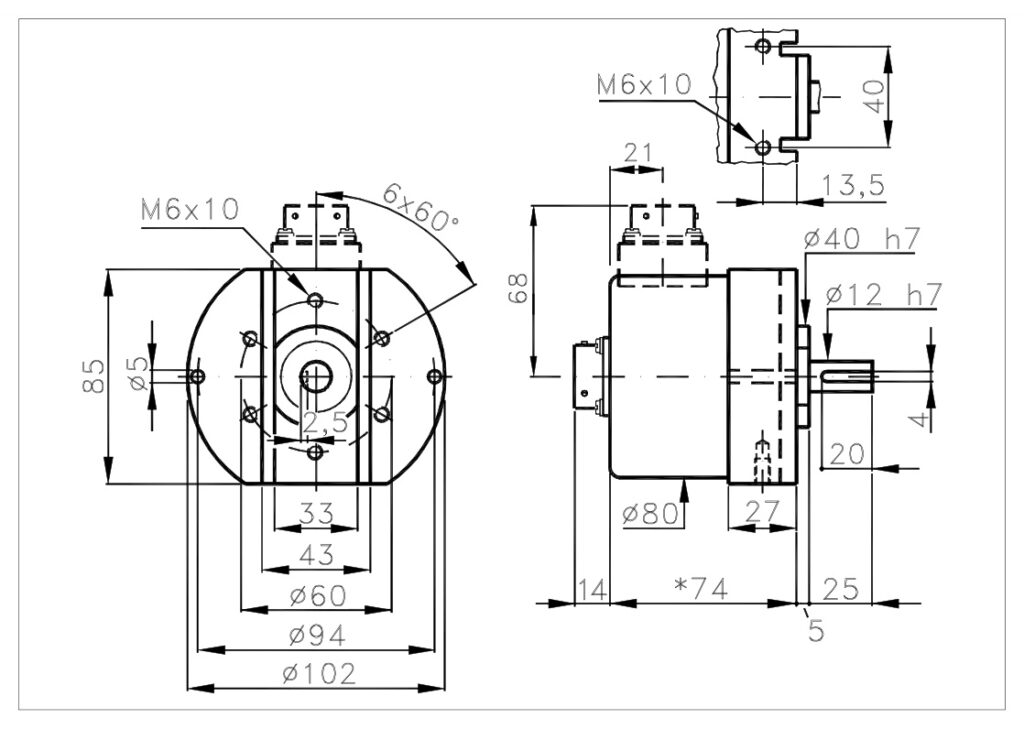

| Etxebizitza | Ø102 mm, fijación frontal o lateral |
| Ardatza | Ø12 h7 inox (opc. Ø8, Ø9,52, Ø10, Ø12,7 o bajo pedido) (personalizable bajo pedido) |
| gehienezko karga erradial/axiala. | 12 kg |
| Elektrikoa | |
| Bereizmen maximoa. | 8192 urrats/biraketa (13 bit) |
| Irteera kodeak | Grisa, Binarra, Gehiegizkoa, BCD, Pertsonalizatua |
| Interfazea | Paraleloa (estándar) · SSI (RS422) · analógica en corriente o tensión |
| Elikadura | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Irteerako babesa | IP53tik IP67ra konexioaren arabera. |
| Gehienezko maiztasuna. | 50 kHz-ko (eskaeraren arabera pertsonalizagarria) |
| Gehienezko kontsumoa. | 200–400 mA según nº de bits (personalizable bajo pedido) |
| Biraketa-norabidea | Aldagarria (gora/behera) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP65 estandarra • IP66 zigilua • IP53 momentu txikia |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua · 8000 momentu baxua (aldizkakoa: +30 %) |
| Funtzionamendu/biltegiratze tenperatura | 0 … +70 °C / -30 … +85 °C (personalizable bajo pedido) |
| Talkaren/bibrazioaren erresistentzia | 50 G (11 ms) 12 G (10–2000 Hz) |
| Erreferentzia | Konfigurazioa |
|---|---|
| A/3102-G-256-824-B-CV-RA3102G256824BCVR | Gray · 256 pasos/vuelta · 8–24 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/3102-G-256-1828-B-CV-RA3102G2561828BCVR | Gray · 256 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/3102-G-256-1030-B-CV-RA3102G2561030BCVR | Gray · 256 pasos/vuelta · 10–30 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/3102-G-256-1828-KP-CV-RA3102G2561828KPCVR | Gray · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Cable 1 m · IP65 · salida radial |
| A/3102-G-256-5-B-CV-RA3102G2565BCVR | Gray · 256 pasos/vuelta · 5 V ±5 % · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
