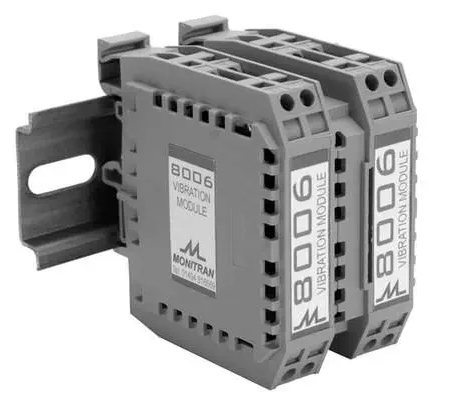

Convertidor de Señal de Vibración Monitran MTN/8006
- Manufacturer: Monitran
- Category: Signal converters, INSTRUMENTATION
La monitorización de la salud mecánica en maquinaria rotativa requiere a menudo la integración de sensores de vibración complejos en sistemas de control industrial que operan bajo estándares de lazo de corriente. El MTN/8006 actúa como el puente crítico entre un acelerómetro estándar y la infraestructura de control de planta, convirtiendo la señal de aceleración analógica en una salida de 4-20 mA directamente proporcional a la velocidad RMS.
Este módulo, diseñado para un montaje simplificado en carril DIN universal, optimiza el mantenimiento predictivo al permitir una lectura directa de la severidad vibratoria sin necesidad de instrumentación de análisis costosa o formación especializada. Su diseño compacto y terminaciones mediante tornillo facilitan una instalación organizada en cuadros eléctricos, proporcionando una vigilancia ininterrumpida de fallos en rodamientos, desequilibrios y desalineaciones en bombas, ventiladores y motores críticos.
Gracias a su filtrado configurable (con un corte estándar de -3dB a 1 kHz), el MTN/8006 garantiza que la señal transmitida al PLC esté libre de ruidos de alta frecuencia irrelevantes, centrando el diagnóstico en el espectro donde ocurren la mayoría de los fallos mecánicos destructivos. Es la herramienta definitiva para digitalizar la monitorización de vibraciones con una inversión mínima.
- Conversión directa de señal de acelerómetro a lazo de 4-20 mA.
- Salida proporcional a la velocidad RMS para evaluación según norma ISO.
- Formato modular para carril DIN universal con ancho reducido de 18mm.
- Acondicionamiento de señal con filtro paso bajo integrado para mayor precisión.
Preguntas Frecuentes Técnicas
1. ¿Es posible ajustar el rango de medición de velocidad en el MTN/8006?
Sí. Aunque el módulo se suministra calibrado de fábrica, Monitran ofrece diferentes configuraciones de escala para que el rango de 4-20 mA coincida exactamente con la severidad vibratoria esperada (ej: 0-10 mm/s o 0-25 mm/s), garantizando la máxima resolución en el sistema de control.
2. ¿Qué tipo de sensores son compatibles con la entrada del convertidor?
El MTN/8006 está diseñado para aceptar entradas de acelerómetros estándar (típicamente de 100mV/g). Proporciona la alimentación de corriente constante necesaria para el sensor, siendo compatible con la gran mayoría de transductores piezoeléctricos IEPE del mercado.
3. ¿Se puede utilizar este módulo para monitorizar temperatura?
Para la monitorización de temperatura, se debe utilizar el modelo específico MTN/8006TC. Sin embargo, ambos módulos comparten el mismo formato de carril DIN, lo que permite instalarlos en paralelo para obtener una monitorización dual (vibración y temperatura) de un mismo activo.
Properties
| Feature | Technical Specification |
| Tipo de Dispositivo | Módulo de Acondicionamiento de Señal de Vibración |
| Main Function | Convertidor de Aceleración a Velocidad RMS |
| Entrada de Señal | Acelerómetro Piezoeléctrico (IEPE) |
| Analog Output | Lazo de Corriente 4 – 20mA DC |
| Power Supply | 24V DC Nominal |
| Current Consumption | 40mA (Máximo) |
| Frequency Response | 2 Hz hasta 1 kHz (±5%) |
| Filtro Paso Bajo | -3dB @ 1kHz (Configuración Estándar) |
| Temperature Range | 0 °C hasta +85 °C |
| Mechanical Assembly | Carril DIN Universal |
| Terminaciones | Terminales de Tornillo para Cable |

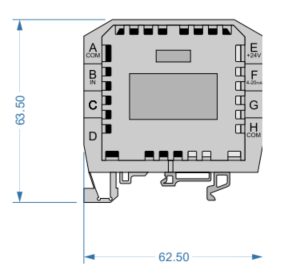

| Dimensions | 62.5 mm x 63.5 mm x 18 mm |
| Weight | 60 gramos (Nominal) |
| Housing Material | Polímero de Alta Resistencia |
| Modelos Configurables | MTN/8006 (Vibración) y MTN/8006TC (Temperatura) |
