Transductor magnetostrictivo TM1 de brida roscada CANopen
Magnetostrictivo, sin contacto | CANopen DS-406 | Carrera 50 … 2000 mm | Linealidad ≤ ±0,04 % FS (mín. 300 µm) | Resolución ≤ 0,1 mm | 12/24 VDC (8 … 34 VDC) | 350 bar · IP67
- Fabricant: Novotechnik
- Categoria: Desplaçament, SENSORS, Transductor Lineal Magnetostrictivo, Transductors Lineals

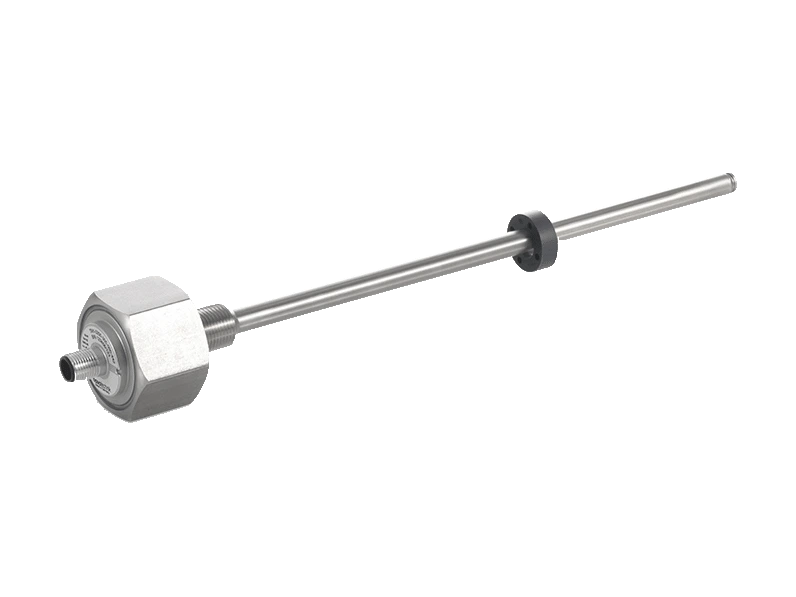

Transductor TM1 brida roscada CANopen de Novotechnik. Tecnología NOVOSTRICTIVE, sin contacto.
Transductor lineal absoluto de dimensiones reducidas. Consta de una brida de acero inoxidable soldada a una varilla resistente a la presión. La técnica de medida magnetostrictiva mide longitudes de hasta 2000 mm y el marcador de posición anular, pasivo, permite una medida desacoplada mecánicamente. Esta ficha recoge las dos versiones de las hojas: Industrial (aplicaciones industriales) y Aplicaciones móviles (para integrar en cilindros neumáticos e hidráulicos, con los requisitos de EMC más altos).
Puntos clave
- Tecnología de medida magnetostrictiva sin contacto
- Presión de trabajo de hasta 350 bar, picos de hasta 450 bar
- Detección de posición sin contacto con marcador de posición anular
- Vida mecánica ilimitada
- Sin límite de velocidad del marcador de posición
Preguntes Freqüents Tècniques
¿Qué se puede conectar al transductor TM1 brida roscada CANopen?
Se le pueden conectar posicionadores (imanes y cursores) para sensores lineales de Novotechnik y accesorios: conectores con cable EEM-33-49, EEM-33-50, EEM-33-51, EEM-33-52, EEM-33-45 y EEM-33-47.
¿Cómo se pide el transductor TM1 brida roscada CANopen?
El código de pedido tiene 6 casillas: carrera (mm), versión mecánica, interfaz, parámetros, velocidad y conexión. Por ejemplo, TM1-0500-306-614-106 es la versión con rango eléctrico de 500 mm, brida roscada M18x1,5, CANopen, 1x posición y 1x velocidad, 250 kBaud y conector M12x1 de 5 polos. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el transductor TM1 brida roscada CANopen?
Temperatura de trabajo: -40 … +105 °C. Protección: IP67.
Propietats
| Característica | Especificació |
|---|---|
| Descripció | |
| Brida | Acero inoxidable 1,4307 / AISI 304L |
| Tapa de la brida | AlSiMgBi |
| Vareta | Acero inoxidable 1,4571 / AISI 316Ti |
| Estanqueïtat | Junta tórica NBR 90 SH A |
| Montaje, Industrial | Atornillado mediante rosca M18x1,5 |
| Montaje, Aplicaciones móviles | Atornillado en el cilindro mediante casquillo M18x1,5 para taladro de tapón roscado según ISO 6149 |
| Conexión eléctrica, Industrial | Conector M12x1, codificación A |
| Conexión eléctrica, Aplicaciones móviles | Conector M12x1, codificación A |
| Datos eléctricos | |
| Variables medidas | Posición, velocidad y temperatura |
| Rango eléctrico (cota L) | 0 … 50 mm hasta 0 … 2000 mm |
| Rango de medida de la velocidad | 25 … 1000 mm/s |
| Protocol | CANopen según CiA DS-301 V4.2.0 |
| Perfil de dispositivo | DS-406 V3.2, encoder clase C2 |
| Servicios LSS | según CiA DS-305 V1.1.2 |
| Parámetros programables | Posición, velocidad, levas, áreas de trabajo, temperatura, ID de nodo, velocidad de transmisión |
| ID de nodo | 1 … 127 (por defecto 127) |
| Velocitat de transmissió | 50 … 1000 kBaud |
| Frecuencia de actualización (salida) | 1 kHz (frecuencia de medida interna 0,5 kHz) |
| Linealidad absoluta | ≤ ±0,04 % FS (mín. 300 µm) |
| Tolerancia del punto cero eléctrico | ±1 mm |
| Resolución de posición | ≤ 0,1 mm |
| Resolución de velocidad | 2 mm/s |
| Repetibilitat | ≤ ±0,1 mm |
| Histèresi | ≤ ±0,1 mm |
| Error de temperatura | ≤ ±15 ppm/K (mín. 0,01 mm/K) |
| Tensión de alimentación Ub | 12/24 VDC (8 … 34 VDC) |
| Rizado de la tensión de alimentación | ≤ 10 % Ub |
| Consum sense càrrega | < 1,5 W |
| Protección contra sobretensión | 40 VDC (6 s) |
| Protecció contra inversió de polaritat | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (todas las salidas frente a GND y a la tensión de alimentación) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Terminación de bus interna | No (resistencia de carga interna de 120 Ω, bajo pedido) |
| Condicions ambientals | |
| Velocidad máx. de trabajo | Mecánicamente ilimitada |
| Vibración IEC 60068-2-6 | 20 g, 10 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 100 g, 11 ms (un solo golpe) |
| Protección DIN EN 60529 | IP67 |
| Temperatura de treball | -40 … +105 °C |
| Humitat de treball | 0 … 95 % H.R. (sin condensación) |
| Presión de trabajo | ≤ 350 bar |
| Picos de presión | ≤ 450 bar |
| Presión de rotura | > 700 bar |
| Vida | Mecánicamente ilimitada |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| MTTF (IEC 60050) | 391 años |
| Trazabilidad | Número de serie en la etiqueta: lote de producción del conjunto del sensor y de sus componentes |
| EMC, versión Industrial | |
| EN 61000-4-2 ESD, descarga por contacto | 4 kV |
| EN 61000-4-2 ESD, descarga por aire | 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 10 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 1 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos de HF) | 10 V ef. |
| EN 55016-2-3 Perturbaciones radiadas | Zona industrial y residencial |
| Assignació de connexions | |
| Senyal | Conector, código 106 |
| Tensión de alimentación Ub | Pin 2 |
| GND | Pin 3 |
| CAN_H | Pin 4 |
| CAN_L | Pin 5 |
| No conectar, Industrial | Pin 1 |
| No asignado, Aplicaciones móviles | Pin 1 |
| EMC, versión Aplicaciones móviles | |
| ISO 10605 ESD (manipulación) | 8 kV |
| ISO 10605 ESD (componente) | 15 kV |
| ISO 11452-2 Campos de HF radiados | 100 V/m |
| ISO 11452-4 BCI (inyección de corriente en masa) | 200 mA |
| CISPR 25 Emisión radiada | Nivel 4 |
| ISO 7637-2 Emisiones transitorias | Nivel 1/2 |
| ISO 7637-2 Pulsos en las líneas de alimentación (1, 2a, 2b, 3a, 3b) | Nivel 4 |
| ISO 7637-3 Pulsos en las líneas de salida (3a, 3b) | Fast Nivel 2 |
| ISO 16750 Pulsos en las líneas de alimentación, perfil de arranque | Nivel 4 con 12 V; Nivel 3 con 24 V |
| ISO 16750 Pulsos en las líneas de alimentación, Load dump A | +200 V |
| EN 13309 Maquinaria de construcción | Emisión y resistencia a perturbaciones: supera los requisitos E1 |
| ISO 14982 Maquinaria agrícola y forestal | Emisión y resistencia a perturbaciones: supera los requisitos E1 |
| Opción | Significado |
|---|---|
| Ejemplo: TM1-0500-306-614-106 = rango eléctrico de 500 mm, brida roscada M18x1,5, CANopen, 1x posición y 1x velocidad, 250 kBaud y conector M12x1 de 5 polos. | |
| 1 · Rango eléctrico (mm) | |
| 0050 … 2000 | Estándar, pasos de 25 mm; otras longitudes, bajo pedido |
| 2 · Versión mecánica | |
| 306 | Brida roscada M18x1,5 |
| 308 | Brida roscada M18x1,5 con rosca interior M4x6 en el extremo de la varilla (7,5 mm más de longitud) |
| 3 · Interfaz eléctrica | |
| 6 | CANopen |
| 4 · Parámetros de la interfaz | |
| 1 | 1x posición, 1x velocidad |
| 5 · Velocidad de transmisión | |
| 1 | 1000 kBaud |
| 2 | 800 kBaud |
| 3 | 500 kBaud |
| 4 | 250 kBaud |
| 5 | 125 kBaud |
| 7 | 50 kBaud |
| 6 · Conexión eléctrica | |
| 106 | Conector M12x1, 5 polos |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
