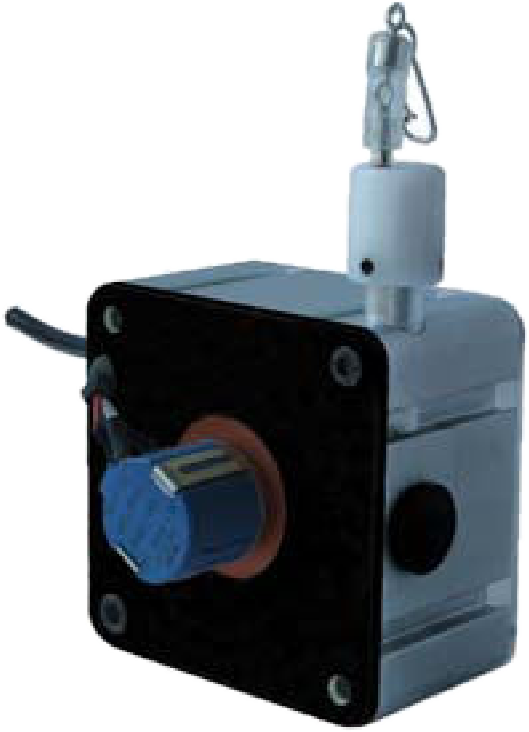

Transductor Lineal por Cable F7A
- Fabricant: ELCIS Encoder
- Categoria: Desplaçament, SENSORS, Transductor Lineal per Cable, Transductors Lineals
El transductor lineal por cable F7A de ELCIS mide desplazamientos lineales de 0 a 2000 mm, con salida potenciométrica de 1 kΩ. Fabricación patentada.
El potenciómetro (W) tiene resolución infinita, coeficiente térmico de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Hilo de acero inoxidable de Ø 0,51 mm y carcasa de aluminio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP50 en el potenciómetro e IP54 en la mecánica; la salida depende de la conexión. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S). Conexión por cable de 1 m (CV), con longitudes de 1 a 5 m (01 a 05), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Opciones: enganche de muelle (mosquetón) con polea (G), fijación magnética (M) y opción personalizada (X). Disponible en guemisa.es.
- Carrera de 0 a 2000 mm (valores preferentes 1000, 1500 y 2000 mm), con hilo de acero inoxidable de Ø 0,51 mm.
- Sortida potenciométrica de 1 kΩ amb resolució infinita.
- Fuerza de extracción <4,5 N y de retracción <3,5 N.
- Fixació N (sin escuadra) o A, D i S (con escuadra y salida del hilo superior, derecha o izquierda); opciones G (enganche de muelle con polea) y M (fijación magnética).
- Cable de conexión de 1 a 5 m o conector en extremo de cable; IP50 en el potenciómetro e IP54 en la mecánica.
Preguntes Freqüents Tècniques
¿Qué tipo de salida ofrece el transductor F7A?
Ofrece salida potenciométrica de 1 kΩ (W) con resolución infinita y rango útil del divisor del 3 % al 97 %.
¿Cuáles son las carreras disponibles?
La carrera es de 0 a 2000 mm; los valores preferentes son 1000 mm (100), 1500 mm (150) y 2000 mm (200).
¿Qué opciones de fijación mecánica incorpora?
Puede instalarse sin escuadra (fijación N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carrera nominal | 0 ÷ 2000 mm (valores preferentes 1000, 1500 y 2000 mm) |
| Longitud de cable | 1 m (estándar), 2, 3, 4 y 5 m |
| Pes | 480 g |
| Hilo y carcasa | Hilo de acero inoxidable Ø 0,51 mm · carcasa de aluminio |
| Elèctrica | |
| Electrònica de sortida | Potenciómetro 1 kΩ (W) |
| Resolució | Infinita |
| Linealidad / repetibilidad máx. | ±0,25 % f.s. / ±0,15 % f.s. (personalizable bajo pedido) |
| Protecció i entorn | |
| Velocidad máx. de lectura | 1 m/s |
| Grau de protecció | Potenciómetro: IP50 · Mecánica: IP54 · Salida: según conexión |
| Resistència a impactes / vibració | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de treball/emmagatzematge | -20 ÷ +80 °C / -30 ÷ +80 °C (personalizable bajo pedido) |
| Altres característiques | |
| Fuerzas sobre el hilo | Extracción <4,5 N · Retracción <3,5 N |
| Potenciòmetre | Coef. térmico ±100 ppm/°C · rango útil del divisor de tensión ~3 % ÷ 97 % |
