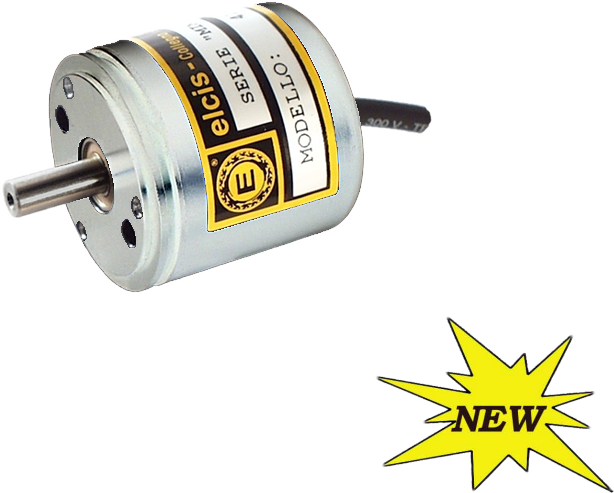

Encoder Magnètic Incremental M41S
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Magnètic Incremental, SENSORS
Encoder incremental magnètic amb brida tipus servo. Apte per a aplicacions marines, mèdiques, impressió i processament de metall.
Disposa de senyals A, B i Zero (versió BZ, bidireccional amb zero) i electrònics Line Driver (26LS31 o ET7272), NPN i NPN Open Collector.

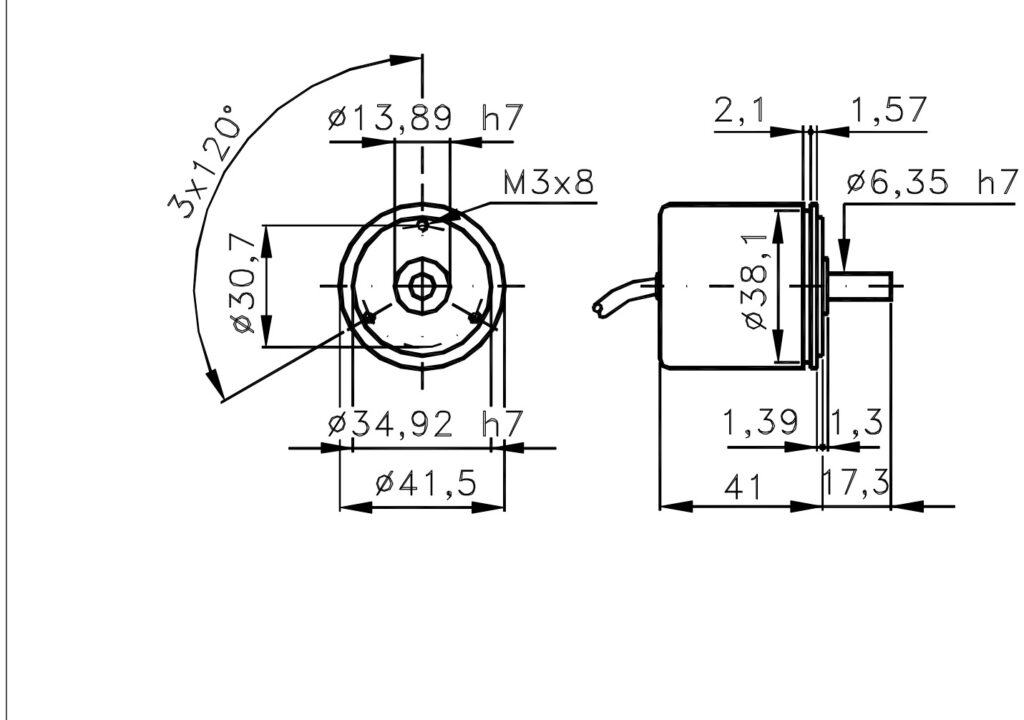

Carcassa d'alumini amb brida tipus servo de Ø41,5 mm, centrat frontal Ø34,92 h7 i eix d'acer inoxidable Ø6,35 h7. Velocitat màxima contínua de 6000 rpm de sèrie i de 12000 rpm amb l'opció B (sota parell); protecció costat eix IP64 de sèrie i IP66 amb lopció Z; temperatura de funcionament de -25 a +85 °C. Disponible a guemisa.es.
- Tecnologia magnètica incremental amb carcassa dʻalumini i eix dʻacer inoxidable.
- Fixació mitjançant brida tipus servo amb centrat de Ø34,92 h7 i cos de Ø41,5 mm.
- Resolució de 8 a 2048 impulsos/gir amb versió bidireccional amb zero (BZ).
- Velocitat màxima contínua de 6000 rpm de sèrie (12000 rpm només amb l'opció B) i resistència a impactes de 100 G (6 ms).
- Protecció costat eix IP64 de sèrie, IP66 (opció Z) e IP53 (opció B); electròniques Line Driver, NPN i NPN Open Collector.
Preguntes Freqüents Tècniques
Quines característiques mecàniques presenta la brida de l'encoder M41S?
Incorpora brida tipus servo amb cos de Ø41,5 mm i centrat de Ø34,92 h7.
Quines etapes de sortida electrònica estan disponibles per a l'encoder M41S?
Està disponible amb NPN i NPN en col·lector obert (10 o 70 mA), Line Driver 26LS31 (35 mA) i Line Driver ET7272 (30 mA).
Quines opcions de velocitat de rotació i grau de protecció ofereix?
Ofereix 6000 rpm amb IP64 en versió estàndard, 3000 rpm amb IP66 (opció Z) i 12000 rpm contínues amb IP53 (opció B).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Base i tapa | Alumini |
| Pes | 120 g |
| Eix | Ø6,35 h7 acer inoxidable |
| Càrrega radial/axial màx. | 1 kg |
| Parell d'arrencada | 12 g·cm estàndard · 30 g·cm segellat · 8 g·cm sota parell |
| Vida rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP65 amb cable CV i amb connector a extrem de cable |
| Impulsos per gir | 8 ÷ 2048 imp/gir (multiplicables ×4 per part del client) |
| Alimentació | 5 V ±5 % · 8÷24 · 8÷24/5 · 18÷28 · 18÷28/5 · 10÷30 · 5÷30 V |
| Consum màx. | std 50 mA · line driver 90 mA |
| Electròniques de sortida | Line Driver 26LS31 i ET7272, NPN i NPN Open Collector |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP66 segellat (Z) · IP53 sota parell (B) |
| RPM màx. contínues | 6000 estàndard · 3000 segellat · 12000 sota parell (intermitents: +30 %) |
| Resistència a impactes / vibració | 100 G (6 ms) · 10 G (55 ÷ 2000 Hz) |
| Temp. operació / emmagatzematge | -25 … +85 °C / -30 … +85 °C |
