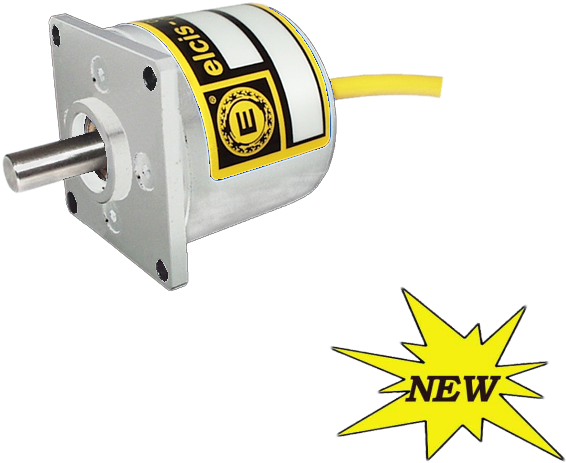

Encoder Magnètic Incremental M38Q
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Magnètic Incremental, SENSORS
Encoder magnètic incremental amb brida quadrada de 38×38 mm i de 8 a 2048 impulsos per volta. Elevat grau de protecció i immunitat a olis i líquids; adequat per a aplicacions marines, mèdiques, d'impressió i de treball del metall.
Sortides A, B i Zero, amb versió bidireccional + zero (BZ). Electròniques de sortida: NPN estàndard, NPN col·lector obert (K, R), NPN (Q) i Driver 26LS31 (N) o ET7272 (Z).

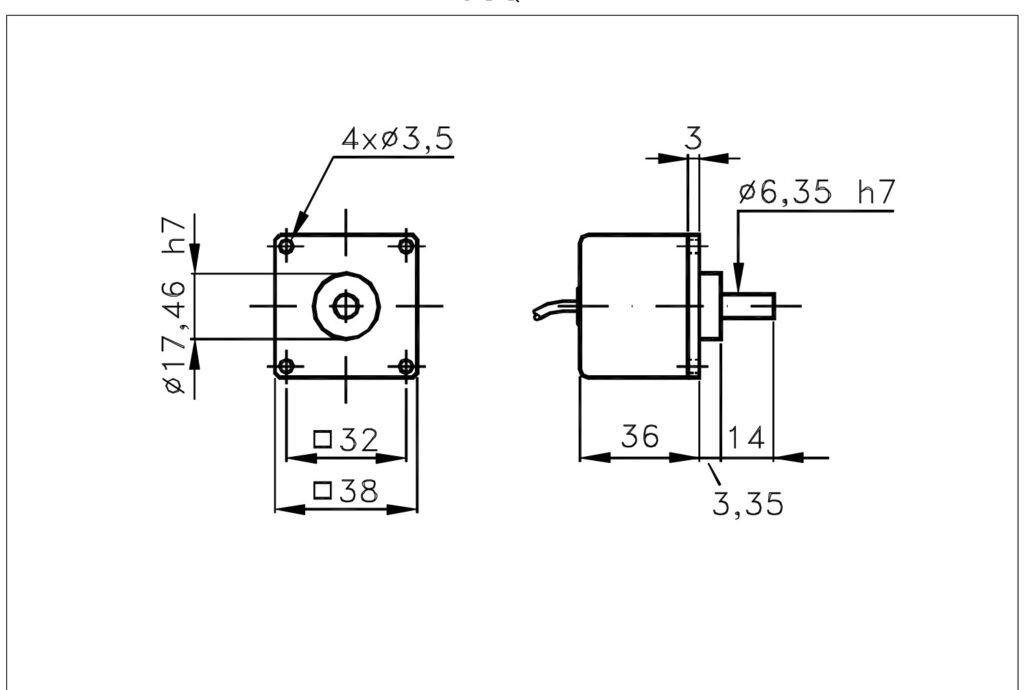

Carcassa i tapa d´alumini, brida quadrada de 38×38 mm amb 4 orificis Ø3,5, centrat Ø17,46 h7 i eix d´acer inoxidable Ø6,35 h7. Fins a 12000 rpm contínues amb rodaments de baix parell (B, IP53), IP66 amb rodaments segellats (Z) i temperatura de funcionament de -25 a +85 °C. Disponible a guemisa.es.
- Encoder magnètic incremental amb immunitat a olis i líquids.
- Brida quadrada de 38×38 mm i pes de 100 g.
- Resolució de 8 a 2048 impulsos/gir, multiplicables ×4 pel client.
- Fins 12000 rpm contínues amb rodaments de baix parell (B) i resistència a impactes de 100 G.
- Protecció IP64 estàndard e IP66 amb rodaments segellats (Z); electròniques Line Driver 26LS31 i ET7272 i NPN.
Preguntes Freqüents Tècniques
Quina fixació té l'encoder M38Q?
Brida quadrada de 38×38 mm amb 4 orificis Ø3,5 i centrat Ø17,46 h7.
Quines etapes de sortida electrònica estan disponibles per a l'encoder M38Q?
Hi ha NPN estàndard, NPN col·lector obert (K i R), NPN (Q), Driver 26LS31 (N) i Driver ET7272 (Z).
Quines opcions de velocitat de rotació i grau de protecció ofereix?
Ofereix 6000 rpm amb IP64 en versió estàndard, 3000 rpm amb protecció segellada IP66 (opció Z) i fins a 12000 rpm contínues amb baix par IP53 (opció B).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Pes | 100 g |
| Eix | Ø6,35 h7 acer inoxidable |
| Càrrega radial/axial màx. | 1 kg |
| Parell d'arrencada | 12 gcm estàndard · 30 gcm segellat · 8 gcm sota parell |
| Vida rodaments | 1,5 × 10⁹ revolucions |
| Elèctrica | |
| Protecció costat sortida | Segons connexió · IP65 en cable CV i en connector en extrem de cable |
| Impulsos per gir | 8 ÷ 2048 imp/gir (multiplicables ×4 pel client) |
| Alimentació | 5 V ±5 % · 8÷24 · 18÷28 · 8÷24/5 · 18÷28/5 · 10÷30 · 5÷30 V |
| Consum màx. | std 50 mA · line driver 90 mA |
| Electròniques de sortida | NPN estàndard 10 mA · K 10 · Q 70 · R 70 · N (26LS31) 35 · Z (ET7272) 30 mA |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP66 segellat (Z) · IP53 sota parell (B) |
| RPM màx. contínues | 6000 estàndard · 3000 segellat · 12000 sota parell (intermitents: +30 %) |
| Resistència a impactes / vibració | 100 G (6 ms) · 10 G (55 ÷ 2000 Hz) |
| Temp. operació / emmagatzematge | -25 … +85 °C / -30 … +85 °C |
| Altres característiques | |
| Tolerància entre fases / simetria | ±45° / ±15° |
