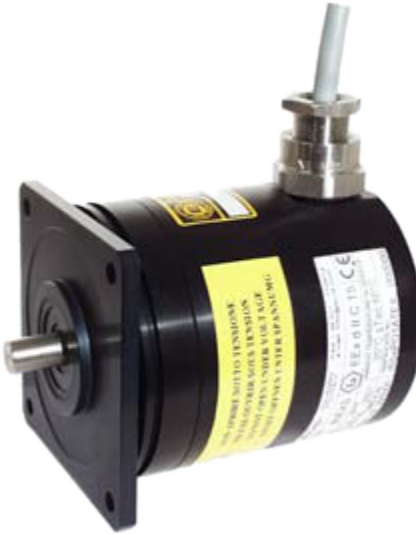

Encoder Absolut Multivolta Antideflagrant A/0Q80EXS
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut ATEX, SENSORS
Encoder absolut multivolta de 24 o 25 bit, antideflagrant Ex d II C T6, homologat per ISSeP segons normes CENELEC, amb brida quadrada. Apte per a ús en llocs amb atmosfera potencialment explosiva (excepte grisú), amb marcatge II 2 G Ex d IIC T6 i D Ex tD A21 IP6X T85°C.
Resolució de 4096 passos per volta (12 bit) a 4096 voltes (12 bit) o 8192 voltes (13 bit), en codi Gray, amb sensors magnètics. Interfície sèrie SSI amb transmissió RS422 i freqüència de rellotge de 100 kHz a 2 MHz. Resolució de comanda: 12 (Gray 4096 × 4096) o 13 (Gray 4096 × 8192).
Carcassa d´alumini Ø80 mm amb brida quadrada □80 i centrat Ø40 h7, eix d´acer inoxidable Ø10 h7 i 1300 g de pes. Connexió per cable d'1 m IP66 (CV3) o connector a extrem de cable 26c IP65 (VM5, TM5, només fora de l'àrea amb perill d'explosió). Opcions: rodaments segellats (Z), carcassa d'acer inoxidable (N), tropicalització (G) i variants segons especificació (X). Disponible a guemisa.es.
- Marcat II 2 G Ex d IIC T6 i D Ex tD A21 IP6X T85°C, certificat ISSeP07ATEX018X.

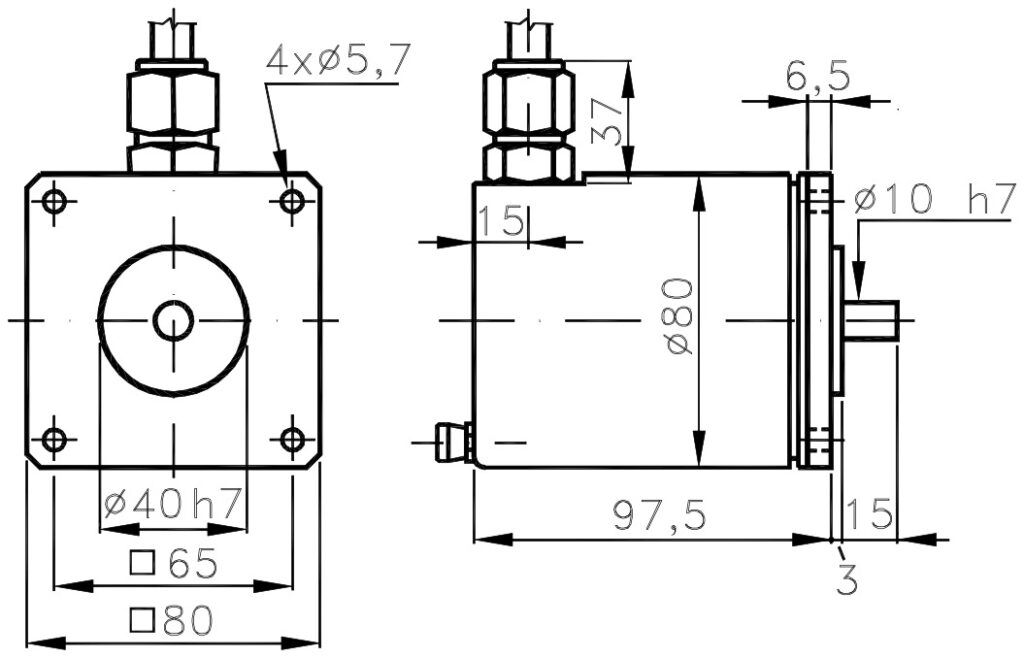

- Brida quadrada □80 amb centrat Ø40 h7 i 4 forats Ø5,7.
- Multivolta de 24 o 25 bit: 4096 passos per tornada a 4096 u 8192 voltes.
- Sortida sèrie SSI (RS422) en codi Gray, rellotge de 100 kHz a 2 MHz.
- Eix d´acer inoxidable Ø10 h7, càrrega radial/axial màx. 10 kg.
Preguntes Freqüents Tècniques
Quina eixida electrònica i interfície té l'encoder 0Q80EXS multivolta?
Interfície sèrie SSI (MS) en codi Gray, amb electrònica sèrie SSI (5), transmissió RS422 i freqüència de rellotge admesa de 100 kHz a 2 MHz.
Quina resolució, eix i alimentacions admet?
Resolució de 24 o 25 bits: 4096 passos per volta en 4096 voltes (codi 12) o 8192 voltes (codi 13). Eix d´acer inoxidable Ø10 h7. Alimentació 5 V ±10 % o 10÷30 V.
Quines connexions i grau IP admet?
Cable d'1 m IP66 (CV3) o connector a extrem de cable 26c IP65 (VM5) i 26c segellat IP65 (TM5), aquests dos només fora de l'àrea amb perill d'explosió. Costat eix: IP65 estàndard i IP66 amb rodaments segellats (Z). Temperatura ambient T6: -20…+40 °C.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Base i tapa | Alumini (base) · alumini anoditzat (tapa) |
| Carcassa | Ø80 mm, brida quadrada □80, centrat Ø40 h7, 4 forats Ø5,7 |
| Pes | 1300 g |
| Eix | Ø10 h7 acer inoxidable |
| Càrrega radial/axial màx. | 10 kg |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: cable IP66, connector a extrem de cable IP65 |
| Resolució màx. | 4096 (12 bit) en 8192 voltes (13 bit); multivolta de 24 o 25 bit |
| Codi de sortida i interfície | Gray · SSI (MS), transmissió RS422 |
| Freqüència màx. de rellotge | 2 MHz (rellotge admès: de 100 kHz a 2 MHz) |
| Alimentació | 10÷30 Vcc, 5 V ±10 % |
| Consum màx. | 1,2 W |
| Protecció i entorn | |
| Protecció costat eix | IP65 estàndard · IP66 amb rodaments segellats (Z) |
| RPM màx. contínues | 6000 estàndard · 3000 amb rodaments segellats (Z) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10 ÷ 2000 Hz) |
| Temperatura | Operació -20 … +70 °C · ambient (T6) -20 … +40 °C · magatzem -30 … +85 °C |
