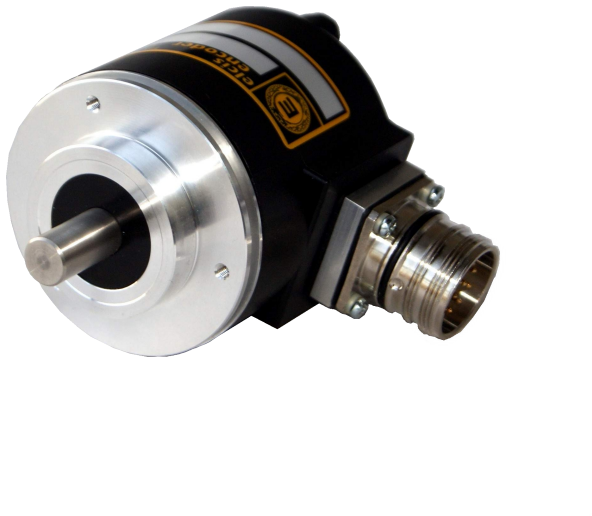

Encoder Absolut Multivolta A/758H
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Multivolta, SENSORS
El ELCIS 758H (A/758H) és un encoder absolut multivolta programable de carcassa Ø58 mm, de fins a 65536 passos (16 bit) per volta i 4096 voltes (12 bit). La robustesa mecànica i la facilitat de muntatge permeten un ampli camp d'aplicacions: base d'alumini anoditzat, tapa de VALOX 420 i eix d'acer inoxidable Ø10 h7 amb fins a 2 kg de càrrega radial/axial, resistència a 50 G d'impacte i 12 G de vibració, i funcionament entre -20 i +.
Com a encoder absolut multivolta programable, en una carcassa de 58 mm amb eix Ø10 mm, l'A/758H ofereix fins a 65536 (16 bits) de resolució per volta i fins a 4096 voltes (12 bits), amb sortida sèrie SSI (interfície S1 amb preset) en codi Gray o Binario. Admet a més una sortida addicional Sense/Cos a 1024 ppr o incremental RS422 de fins a 16384 polsos per volta, i, amb l'opció PR (màx. 8192 div/volta), permet programar codi, resolució, preset i adreça mitjançant programari per USB o per la pròpia interfície RS422.
Amb base d'alumini anoditzat, tapa de VALOX 420 i eix d'acer inoxidable Ø10 h7 (fins a 2 kg de càrrega radial/axial), resisteix impactes de 50 G i vibracions de 12 G, i treballa entre -20 i +85 °C amb protecció IP64 al costat de l'eix (IP).
- Carcassa de Ø58 mm amb eix Ø10 mm.
- Resolució programable de fins 65536 passos per volta (16 bit) a 4096 voltes (12 bit).
- Interfície sèrie SSI amb preset, en codi Gray o Binari, programable (opció PR) per programari via USB o per la pròpia interfície RS422.
- Resistència a impactes de 50 G (11 ms) ia vibracions de 12 G (10–2000 Hz).
Preguntes Freqüents Tècniques
Quines connexions admet l'A/758H?
Cable d'1 m (CV, IP65), connector de 10 pins MS310A18-1P (CL, IP65) o MS310R18-1P (SL, IP66) i connector de 12 pins Eml 121 (CH, IP66), amb sortida radial (R) o axial (–).
Quina resolució màxima ofereix?
Fins a 65536 (16 bits) de resolució per volta en 4096 voltes (12 bits), seleccionable entre 1024, 4096, 8192, 16384, 32768 o 65536 divisions per volta.
Com es programa l'encoder?
Amb l'opció PR (màx. 8192 div/tornada), mitjançant un programari per a PC connectat per cable a un port USB que alimenta l'encoder, oa través de la pròpia interfície RS422, en codi ASCII. El programari i el cable se subministren sota comanda.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |

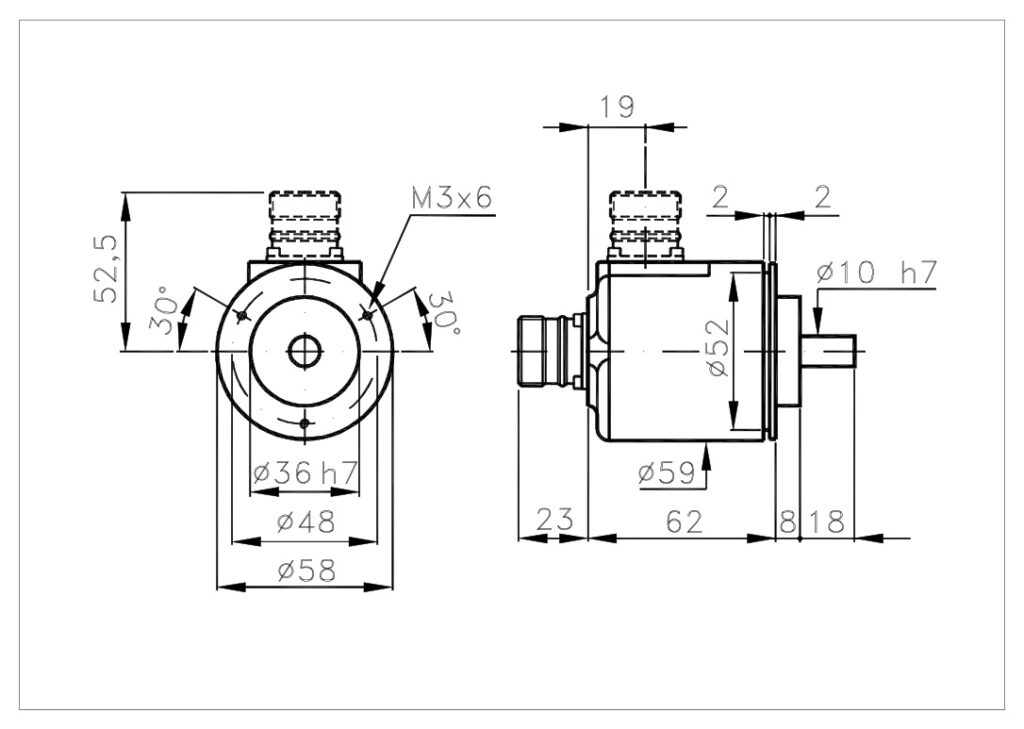

| Carcassa | Ø58 mm |
| Pes | 370 g |
| Eix | Ø10 h7 acer inoxidable (alternatives Ø6, Ø8, Ø9,52, Ø11, Ø12 o sota comanda) |
| Càrrega radial/axial màx. | 2 kg |
| Elèctrica | |
| Protecció costat sortida | IP65 a IP66 segons connexió |
| Alimentació | 10–30 V |
| Consum màx. | 200 mA |
| Freqüència màx. (rellotge) | 500 kHz |
| Interfície | SSI amb preset (S1) |
| Codis de sortida | Programable: Gray, Binari |
| Resolució màx. | 65536 (16 bit) en 4096 voltes (12 bit) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP66 segellat |
| RPM màx. contínues | 6000 estàndard · 3000 segellat (intermitents: +30 %) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operació / emmagatzematge | -20 … +85 °C / -30 … +85 °C |
| Referència | Configuració |
|---|---|
| A/758HM-G-4096-1030-S1-CV-R-01A758HMG40961030S1CVR01 | multivolta · codi Gray · resolució 4096 · 10–30 V · interfície S1 · cable d'1 m · IP65 · sortida radial |
| A/758H-MG-4096-1030-S1-PR-CV-RA758HMG40961030S1PRCVR | tipus: M · Gray · resolució: 4096 · alimentació: 1030 · interfície: S1 · opció interfície: PR · Cable long. 1 m · IP65 · sortida radial |
| Altres combinacions de resolució, alimentació, electrònica i connexió, sota comanda: consulteu-nos i us confirmem la referència exacta. | |
