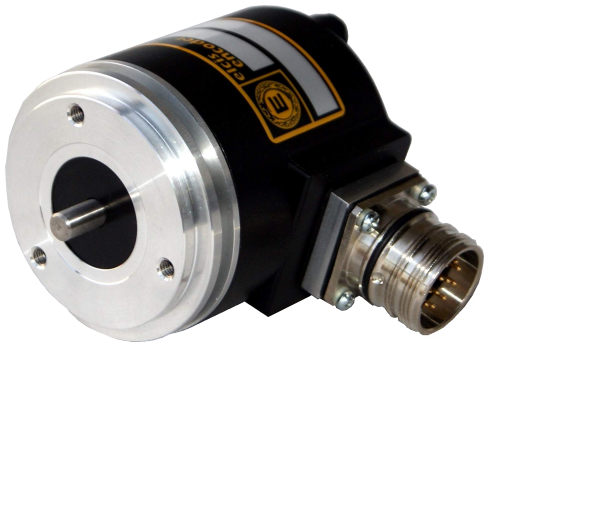

Encoder Absolut Monovolta A/758S
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Monovolta, SENSORS
El ELCIS 758S (A/758S) és un encoder absolut monovolta programable de fins a 65536 passos (16 bit), en carcassa de 58 mm amb brida tipus servo, amb interfície SSI i sortides incrementals Sense/Cos a 1024 ppr o RS422 fins a 1638.
Com encoder absolut monovolta programable, en una carcassa de 58 mm amb brida tipus servo, l'A/758S ofereix fins a 65536 (16 bits) de resolució per volta, amb sortida sèrie SSI (interfície S1 amb preset) en codi Gray o Binari. Admet a més una sortida addicional Sense/Cos a 1024 ppr o incremental RS422 de fins a 16384 polsos per volta, i, amb l'opció PR (màx. 8192 div/volta), permet programar codi, resolució, preset i adreça mitjançant programari per USB o per la pròpia interfície RS422.
Amb base d'alumini anoditzat, tapa de VALOX 420 i eix d'acer inoxidable Ø6 h7 (fins a 2 kg de càrrega radial/axial), resisteix impactes de 50 G i vibracions de 12 G, i treballa entre -20 i +85 °C amb protecció IP64 al costat de l'eix (IP6).

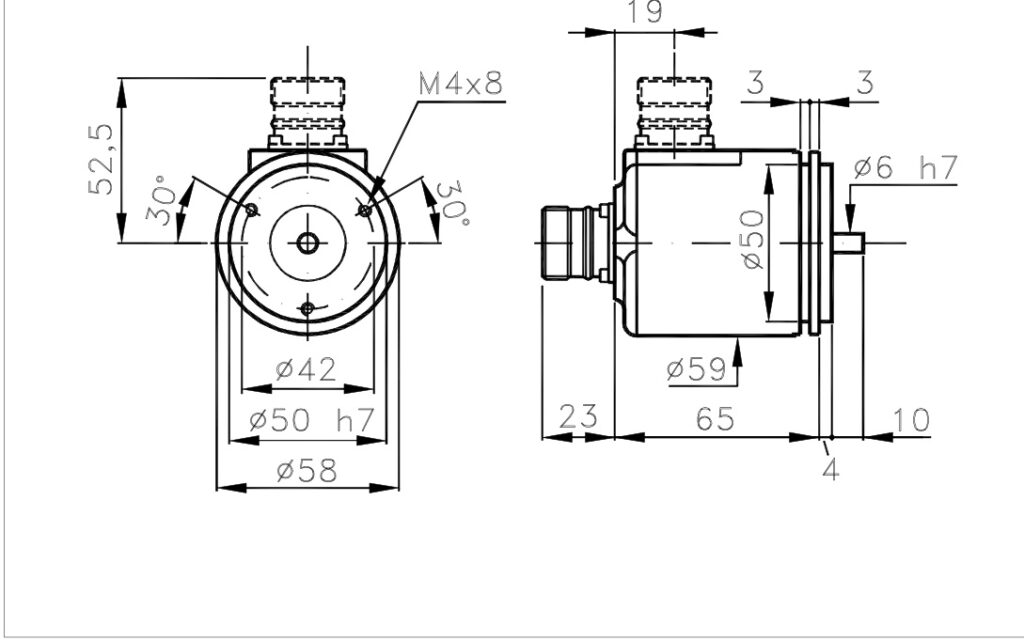

- Carcassa de Ø58 mm amb brida tipus servo i eix Ø6 h7, base d´alumini anoditzat i tapa de VALOX 420.
- Resolució programable de fins 65536 passos per volta (16 bit).
- Interfície sèrie SSI amb preset, en codi Gray o Binari, programable (opció PR) per programari via USB o per la pròpia interfície RS422.
- Resistència a impactes de 50 G (11 ms) ia vibracions de 12 G (10–2000 Hz).
Preguntes Freqüents Tècniques
Quina resolució màxima ofereix l'A/758S?
Fins a 65536 (16 bits) de resolució per volta, seleccionable entre 1024, 4096, 8192, 16384, 32768 o 65536 divisions per volta.
Com es programa l'encoder?
Amb l'opció PR (màx. 8192 div/tornada), mitjançant un programari per a PC connectat per cable a un port USB que alimenta l'encoder, oa través de la interfície RS422, que permet programar i intercanviar dades en codi ASCII. El programari i el cable se subministren sota comanda.
Quines sortides addicionals admet a més de la SSI?
Sense/Cos a 1024 ppr (opció S) o incremental RS422 de 1024, 2048, 4096, 8192 o 16384 polsos per volta (opcions I1 a I5).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Ø58 mm amb brida tipus servo |
| Pes | 350 g |
| Eix | Ø6 h7 acer inoxidable (opc. Ø5, Ø8, Ø9,52, Ø10, Ø12 mm o sota comanda) |
| Càrrega radial/axial màx. | 2 kg |
| Elèctrica | |
| Protecció costat sortida | IP65 a IP66 segons connexió |
| Alimentació | 10–30 V |
| Consum màx. | 200 mA |
| Interfície | SSI amb preset (S1) |
| Codis de sortida | Programable: Gray, Binari |
| Resolució màx. | 65536 (16 bit) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP66 segellat |
| RPM màx. contínues | 6000 estàndard · 3000 segellat (intermitents: +30 %) |
| Resistència a impactes / vibració | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operació / emmagatzematge | -20 … +85 °C / -30 … +85 °C |
| Altres característiques | |
| Sortida incremental (opcional) | Sense/Cos 1024 ppr o RS422 fins a 16384 ppr |
| Referència | Configuració |
|---|---|
| A/758S-SG-1024-1030-S1-PR-CV-RA758SSG10241030S1PRCVR | Monovolta · Codi Gray · 1024 div/tornada · 10–30 V · interfície: S1 · opció interfície: PR · Cable long. 1 m · IP65 · sortida radial |
| A/758S-SG-4096-1030-S1-PR-CV-RA758SSG40961030S1PRCVR | Monovolta · Codi Gray · 4096 div/tornada · 10–30 V · interfície: S1 · opció interfície: PR · Cable long. 1 m · IP65 · sortida radial |
| A/758S-SG-8192-1030-S1-PR-CV-RA758SSG81921030S1PRCVR | Monovolta · Codi Gray · 8192 div/tornada · 10–30 V · interfície: S1 · opció interfície: PR · Cable long. 1 m · IP65 · sortida radial |
| Altres combinacions de resolució, alimentació, electrònica i connexió, sota comanda: consulteu-nos i us confirmem la referència exacta. | |
