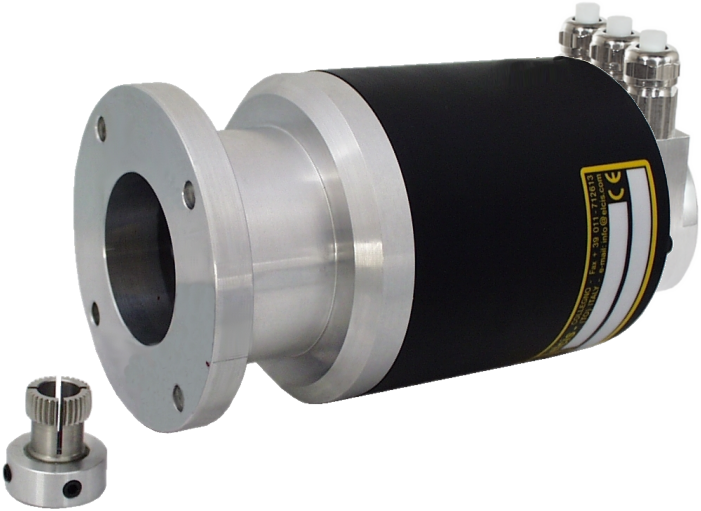

Encoder Absolut Bus de Camp A/990FP
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Absolut, Encoder Absolut Bus de Camp, SENSORS
Encoder absolut de construcció extremadament robusta, amb eix buit i acoblament intern patentat en forma d'estrella (com el mod. 72), d'alta compensació axial, amb interfície PROFIBUS-DP i alta resolució.
L'A/990FP és un encoder absolut monovolta o multivolta amb interfície PROFIBUS-DP Class 2 i line driver segons RS485, amb velocitat de transmissió de fins a 12 Mbaud. Permet triar 4096, 8192, 16384, 32768 o 65536 passos per volta i 1, 4096 o 16384 voltes, amb un màxim de 30 bits en codi Binari. L'adreça es programa amb selectors a la caixa de borns i 2 LED indiquen l'estat.

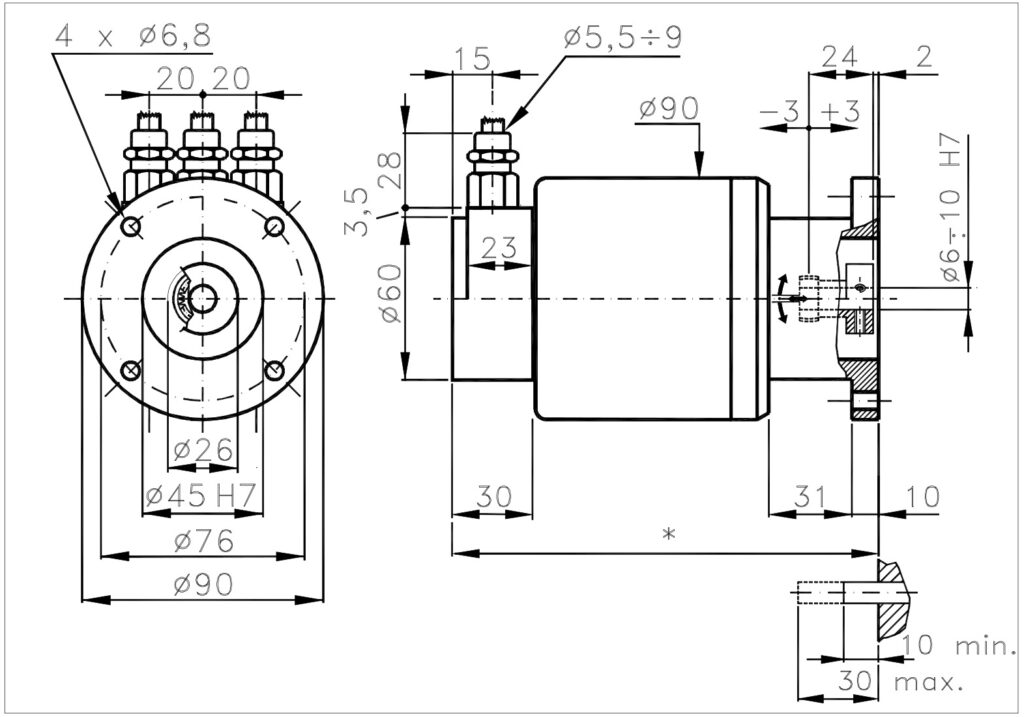

Construït amb carcassa d'alumini i eix buit d'acer inoxidable de Ø10 H7 (opcional Ø9,52, Ø8, Ø6 o altres sota comanda), suporta càrregues radials i axials de 70 i 110 N. Disposa de protecció IP65 al costat de l'eix (IP66 en versió 10 G, i treballa de -40 a +85 °C. Disponible a guemisa.es.
- Eix buit amb acoblament intern en estrella i compensació màx. de ±3 mm axial, ±0,05 mm radial i ±2° angular.
- Interfície PROFIBUS-DP Class 2 amb line driver RS485 fins 12 Mbaud.
- Resolució de fins 16 bit per volta i 30 bit a 16384 voltes.
- Direcció programable amb selectors i 2 LED estat.
Preguntes Freqüents Tècniques
Quina compensació admet l'acoblament estrella de l'A/990FP?
Segons el fabricant, la compensació màxima de l'acoblament és de ±3 mm axial, ±0,05 mm radial i ±2° angular.
Quines resolucions i voltes permet configurar l'A/990FP?
Permet triar 4096, 8192, 16384, 32768 o 65536 passos per volta i 1, 4096 o 16384 voltes, amb una resolució màxima de 30 bits en 16384 voltes.
Quins paràmetres són programables a la interfície PROFIBUS-DP i quines connexions hi ha?
Sentit de gir (complement), resolució per volta, resolució total, valor de preset, sortida de velocitat i finals de carrera per programari. Connexions: tapa de connexió IP65 (3PG) i tapa de connexió amb 2 cables IP65 (2M20).
Propietats
| Característica | Especificació |
|---|---|
| Carcassa | Alumini (opcions personalitzades sota comanda) |
| Pes | 1400 g monovolta · 1500 g multivolta |
| Eix | Buit Ø10 H7, acer inoxidable (opc. Ø9,52, Ø8, Ø6 o altres sota comanda) |
| Càrrega radial/axial màx. | 70 / 110 N |
| Protecció costat sortida | IP65 segons connexió |
| Protecció costat eix | IP65 estàndard · IP66 segellat |
| RPM màx. contínues | 5000 estàndard · 2500 segellat (intermitents: +30 %) |
| Resistència a impactes / vibració | 30 G (11 ms) · 10 G (10–1000 Hz) |
| Alimentació / consum màx. | 10–30 V DC · 2,5 W |
| Frec. de pas LSB | 800 kHz |
| Temp. operació / emmagatzematge | -40 … +85 °C / -40 … +85 °C |
| Codi de sortida | Binari |
| Precisió de divisió | ±½ LSB (<13 bit) · ±2 LSB (13–16 bit) |
| Resolució màx. | 16 bit/volta · 30 bit en 16384 voltes |
| Interfície | PROFIBUS-DP Class 2 (DP) · RS485 · màx. 12 Mbaud |
