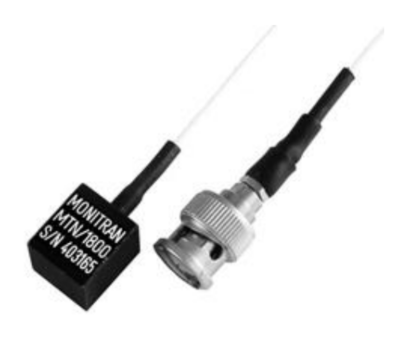

Acelerómetro de Alta Sensibilidad Monitran MTN/1800
La realización de pruebas de análisis modal y test de vibración en estructuras ligeras, como placas electrónicas (PCB) o prototipos a escala, presenta el desafío crítico del efecto de masa. Si el sensor utilizado es pesado, su propio peso altera la frecuencia de resonancia natural del objeto medido, invalidando los resultados. Además, en estos entornos de investigación, las amplitudes de vibración suelen ser tan bajas que un sensor estándar de 100 mV/g no tiene resolución suficiente para captarlas.
Este acelerómetro ultra-ligero resuelve este problema con un chasis de aluminio anodizado de solo 11 gramos de masa dinámica. Proporciona una sensibilidad extremadamente alta de 1000 mV/g, permitiendo detectar micro-vibraciones con una claridad excepcional. Al tener un formato cúbico de 16 mm con salida de cable lateral, se facilita su montaje mediante adhesivos o cera técnica en superficies donde no es posible realizar taladros, asegurando que el sensor no interfiera en el comportamiento dinámico de la pieza testada.
Aunque ofrece un rango de temperatura amplio (-55 °C a 120 °C) y protección IP65, el MTN/1800 está diseñado específicamente para entornos de laboratorio y centros de I+D. Su cable integral ETFE de 5 metros termina en un conector BNC estándar, lo que permite su conexión directa a osciloscopios y analizadores de espectro sin necesidad de adaptadores industriales complejos.
- Masa dinámica mínima de solo 11 gramos para evitar efectos de carga.
- Sensibilidad ultra-alta de 1000 mV/g para detección de señales débiles.
- Respuesta en frecuencia lineal de 5 Hz a 12 kHz con resonancia a 25 kHz.
- Cuerpo cúbico de 16 x 14 x 14 mm fabricado en aluminio anodizado negro.
Preguntas Frecuentes Técnicas
1. ¿Por qué este sensor no se recomienda para entornos industriales pesados?
Debido a su diseño ultra-ligero y su carcasa de aluminio, el MTN/1800 no tiene la resistencia mecánica necesaria para soportar los impactos, proyecciones de viruta o fluidos agresivos constantes de una planta de producción. Su uso está optimizado para laboratorios, bancos de ensayo y entornos controlados.
2. ¿Cómo se debe realizar el montaje del sensor si no tiene rosca?
Al ser un sensor para análisis modal, se monta habitualmente mediante adhesivos rápidos (cianoacrilato) o cera de abeja técnica (beeswax). Esto garantiza una transmisión de vibración perfecta hasta los 12 kHz sin añadir el peso de pernos o adaptadores roscados.
3. ¿Qué ventaja ofrece el conector BNC incluido de serie?
El conector BNC es el estándar en la instrumentación de laboratorio. Esto permite conectar el sensor directamente a tarjetas de adquisición de datos (DAQ) o analizadores FFT portátiles de alta gama sin necesidad de realizar cableados manuales o usar adaptadores que puedan introducir ruido en la señal de 1000 mV/g.
Propietats
| Característica | Especificació Tècnica |
| Tipo de Sensor | Acelerómetro Piezoeléctrico Ultra-ligero |
| Sensibilidad Estándar | 1000 mV/g (±5% a 80 Hz) |
| Rang de mesura | ±10g (Pico) |
| Resposta en Freqüència | 5 Hz a 12 kHz (±10%) |
| Frecuencia de Resonancia | 25 kHz (Nominal) |
| Aislamiento Eléctrico | Base Aislada (Base Isolated) |
| Temperatura de Operación | -55 °C hasta +120 °C |
| Sensibilidad Transversal | 5% (Máximo) |
| Material del Cuerpo | Aluminio Anodizado Negro (HE30) |
| Masa Dinámica | 11 gramos (Nominal) |
| Dimensiones del Sensor | Cubo de 16 x 14 x 14 mm |
| Connexió Elèctrica | Cable Integral ETFE (5m) con BNC |
| Método de Montaje | Adhesivo técnico o Cera (Beeswax) |
| Modelos Configurables | MTN/1800 (Alta Sensibilidad 1000mV/g) |
| Grau de protecció | IP65 (Uso en Laboratorio) |
