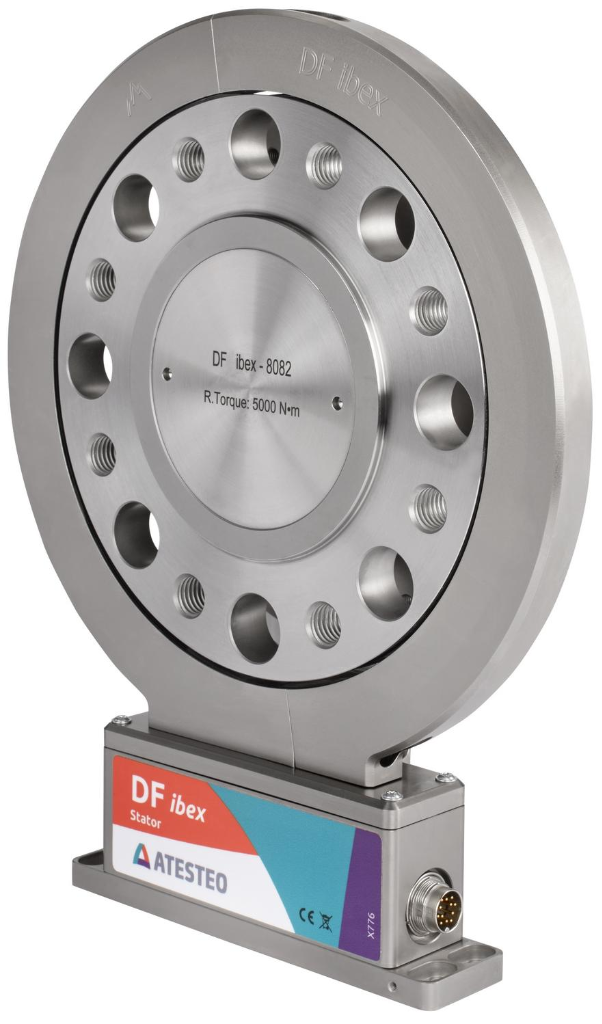

Sensor de torque DF Ibex 4 | 5.000 Nm | 15.000 RPM
- Fabricante: CENSURADO
- Categoria: Sensor de torque, SENSORES
Ele Sensor de torque DF Ibex 4 Constitui um elo metrológico prioritário para ambientes de dinamômetros pesados e bancos de carga navais ou ferroviários. Construído com base em uma morfologia de estator de anel dividido, este transdutor reestrutura a engenharia de montagem, permitindo a inserção radial concêntrica na corrente de transmissão sem a necessidade de desacoplamento transversal do eixo cardã. Robustamente aparafusado a um padrão ISO PCD de 155,5 mm, o dispositivo monitora, sem fadiga, demandas de torção permanentes de até 5.000 N·m, absorvendo vibrações térmicas e rotacionais de alta frequência.
Superando o declínio operacional da instrumentação tradicional com suporte de rolamentos, esta unidade eleva o padrão metrológico para campos eletromagnéticos, utilizando telemetria puramente indutiva e sem atrito. A eliminação completa do atrito físico elimina tanto o desgaste ao longo da vida útil quanto a deriva térmica durante testes críticos realizados a 15.000 RPM. Além disso, um rotor calibrado concentra uma inércia minúscula de 0,0167 kg·m², neutralizando a turbulência centrífuga e enviando perfis de torque matriciais puros para a unidade de computador TCU5. Garanta rastreabilidade confiável de 0,02% integrando múltiplos canais ativos CAN 2B ou RS422. Expanda o potencial da sua sala de controle combinando nossa oferta de Sensores de torque industriais ou complementar as ferramentas paramétricas acessando o Página de instrumentação básica do Gemisah.
Análise Metrológica Industrial (Perguntas Frequentes)
Sua base padronizada de 155,5 mm proporciona rigidez torsional inabalável, protegida contra flexão espacial durante torques de pico de 5.000 N·m. Quando combinada com o estator de inserção radial (anel dividido), os engenheiros da planta podem integrar esta unidade sem desmontar os maciços cardans ou alterar o alinhamento a laser preliminar do banco de motores.
Em que paradigma o medidor mantém um espectro de resolução de 0,02% enquanto gira continuamente a 15.000 RPM?
O sensor elimina o arrasto térmico operando em um ambiente paramétrico indutivo que dispensa o uso de mancais de suporte mecânico. A operação remota permite que o rotor, com peso dinâmico de apenas 4,4 kg e inércia projetada de somente 0,0167 kg·m², assimile eficientemente as deformações do metal sem introduzir harmônicos rotativos, fornecendo uma leitura completa e precisa para o sistema de controle superior.
Propriedades
| Intervalo de pares nominais (Mnom) | 5.000 N·m (Opções inferiores: 4.000 Nm) |
| Classe de Precisão Metrológica | 0,05% (Limite estrito de 0,02% opcional) |
| Velocidade máxima Aceleração contínua | 15.000 RPM |
| Princípio de Medição | Sensores de deformação (DMS) e transmissão indutiva digital |
| Diâmetro do Círculo Primitivo (DCP) | Padrão padronizado ISO 155,5 mm |
| Diâmetro externo cilíndrico do rotor | 187 mm |
| Comprimento da construção transversal | 50 milímetros |
| Inércia de arrasto geométrica | 0,0167 kg·m² (Massa Rotacional Reativa) |
| Peso estrutural dinâmico (rotor/estator) | 4,40 kg / 1,12 kg |
| Saídas de transmissão analíticas (TCU5) | Conectividade RS422 de alta frequência, escalar analógico (±10V), CAN 2B |
| Potência bruta de tensão CC | 24 V CC |
| Espectro Operacional Térmico Constante | Funcionalmente, abrange uma faixa de 0 °C a +80 °C. |
| Classe de isolamento ambiental NEMA | Proteção Industrial NEMA/IEC IP54 |
