Encoder incremental com relé centrífugo I/115TB

Preço acessível Solicite um orçamento
Mecânica integrada, IP54 | Flange B10 Ø115 mm | Carcaça Ø96 mm, eixo Ø11 h7 | 1 a 3600 rpm | NPN, PNP, push-pull, driver, TTL | Alimentação 5–30 V | Eixo IP64 (IP66 com opção Z)

O ELCIS 115TB (I/115TB) é um encoder incremental com relé centrífugo mecânico e flange B10 (Ø115 mm), com alcance de 1 a 3600 pulsos por revolução. É o modelo da série com dínamo taquimétrico que utiliza esse relé.

O modelo I/115TB oferece de 1 a 3600 pulsos por revolução com frequências de até 100 kHz (160 kHz opcional). Eletrônica de saída: NPN, PNP, push-pull, push-pull duplo, driver 26LS31, driver 88C30 e discriminador (com pulsos de 25 µs).

Carcaça de Ø96 mm com base e tampa em alumínio anodizado e eixo de Ø11 h7 em aço inoxidável com carga radial/axial máxima de 18 kg. Rotação contínua de até 6000 rpm com IP64 no lado do eixo, ou 3000 rpm com a opção Z (rolamentos selados, IP66). Fonte de luz LED com vida útil ≥ 100.000 h. Conexão radial via cabo, caixa de terminais Phoenix ou conectores.

  • Encoder incremental equipado com relé centrífugo mecânico (IP54).
  • Tipo de flange de instalação B10 Ø115 mm com centragem e alojamento de Ø85 h7 Ø96 mm.
  • Eixo de aço inoxidável Ø11 h7 com carga radial/axial máxima de 18 kg.
  • Até 6000 rpm contínuo; IP66 no lado do eixo com a opção Z (rolamentos selados).
  • NPN, PNP, push-pull, driver e eletrônica discriminador.

Perguntas técnicas frequentes

Qual relé está incorporado no codificador I/115TB?

É equipado com um relé centrífugo mecânico com proteção IP54 (R.CENTRIF. IP54).

Quais são as saídas e sinais eletrônicos oferecidos pelo modelo I/115TB?

Aceita circuitos eletrônicos NPN, PNP, push-pull, push-pull duplo, driver 26LS31, driver 88C30 e discriminador, nas versões unidirecional (M), bidirecional (B) e de pulso zero (BZ, MZ).

Quais são as opções de conexão e o nível de proteção que oferece?

Flange B10 (Ø115 mm); conexão radial via cabo CV (1 m, IP65), caixa de terminais Phoenix MS (IP00), conectores ou terminais de cabo. No lado do eixo, a proteção é IP64 como padrão ou IP66 com a opção Z (rolamentos selados).

Propriedades

RecursoEspecificação
Mecânica
HabitaçãoØ96 mm
FlangeTipo B10 (Ø115 mm)
Peso1700 g
EixoØ11 h7 aço inoxidável (personalizável mediante solicitação)
carga radial/axial máxima.18 kg
Elétrico
Proteção do lado da saídaPadrão IP65 (IP63 ÷ IP67 dependendo do conector)
Impulsos por volta1 a 3600
Frequência máxima.100 kHz (160 kHz opcional)
Alimentação5 ÷ 30 V
Consumo máximo.120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação)
Proteção e meio ambiente
proteção lateral do eixoPadrão IP64 (IP66 com opção Z)
RPM máximo contínuo6000 rpm (padrão) · 3000 rpm (opção Z) (intermitente: +30 %)
Resistência a impactos/vibrações50 G × 11 ms · 12 G (10 ÷ 2000 Hz)
Temperatura de operação0 … +70 °C (Personalizável mediante solicitação)
Outros recursos
Relé centrífugoMecânica integrada (IP54)
ReferênciaConfiguração
I/115TB-1024-1230-BZ-C-CV-R-03I115TB10241230BZCCVR031024 pulsos/revolução · 12÷30/12 V · bidirecional + zero · Driver 88C30 · Cabo · IP65 · saída radial
I/115TB-1024-1230-BZ-C-CV-R-03+RC2(1650RPM)I115TB10241230BZCCVR03+RC21650RPM1024 pulsos/revolução · 12÷30/12 V · bidirecional + zero · Driver 88C30 · Cabo · IP65 · saída radial
I/115TB-3600-1828-BB-CM-R+RC2(825RPM)I115TB36001828BBCMR+RC2825RPM3600 pulsos/revolução · 18÷28 V · bidirecional · Push-pull PRO · Conector padrão de 7 pinos · IP65 · Saída radial
I/115TB-400-824-BZ-L-CL-R+RC2(1150RPM)I115TB400824BZLCLR+RC21150RPM400 pulsos/revolução · 8÷24 V · bidirecional + zero · 2× Push-pull PRO · conector padrão de 10 pinos · IP65 · saída radial
I/115TB-400-824-BZ-L-CL-R+RC2(1350RPM)I115TB400824BZLCLR+RC21350RPM400 pulsos/revolução · 8÷24 V · bidirecional + zero · 2× Push-pull PRO · conector padrão de 10 pinos · IP65 · saída radial
I/H115TB10-2048-1230-BZ-C-CL-R+RC2(1610RPM)IH115TB1020481230BZCCLR+RC21610RPMDiâmetro do eixo variável · 2048 pulsos/rotação · 12÷30/12 V · Bidirecional + zero · Driver 88C30 · Conector padrão de 10 pinos · IP65 · Saída radial

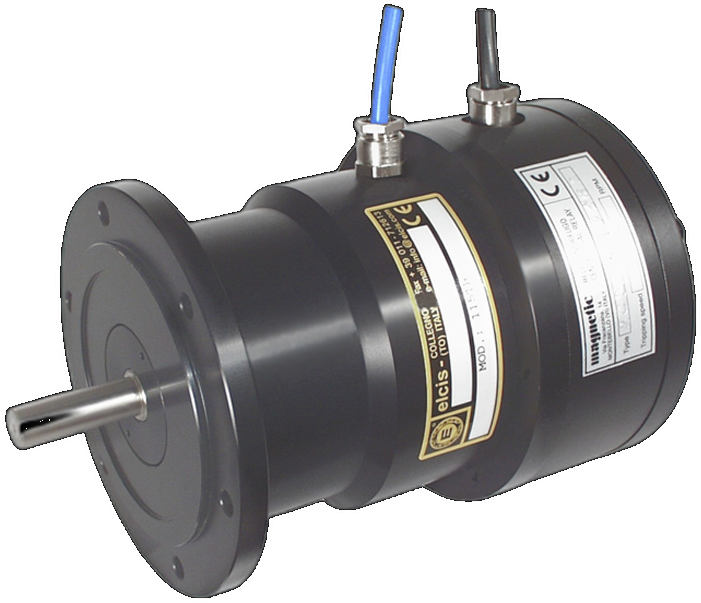

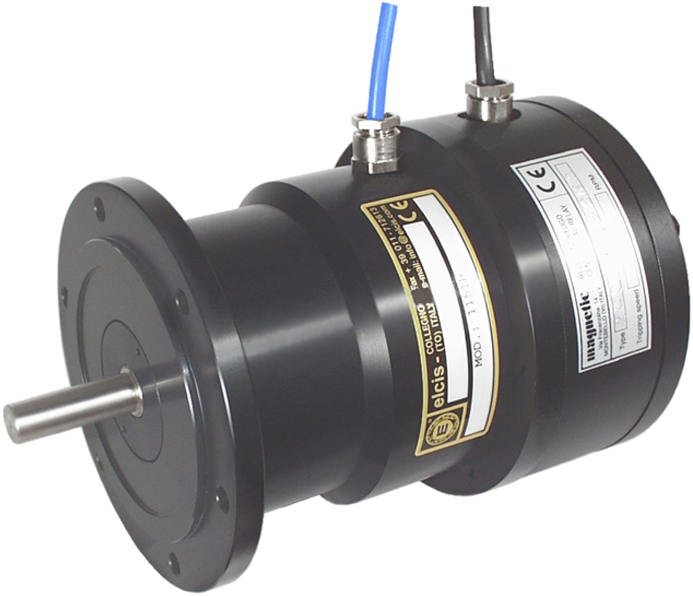

Encoder incremental com relé centrífugo ELCIS I/115TB

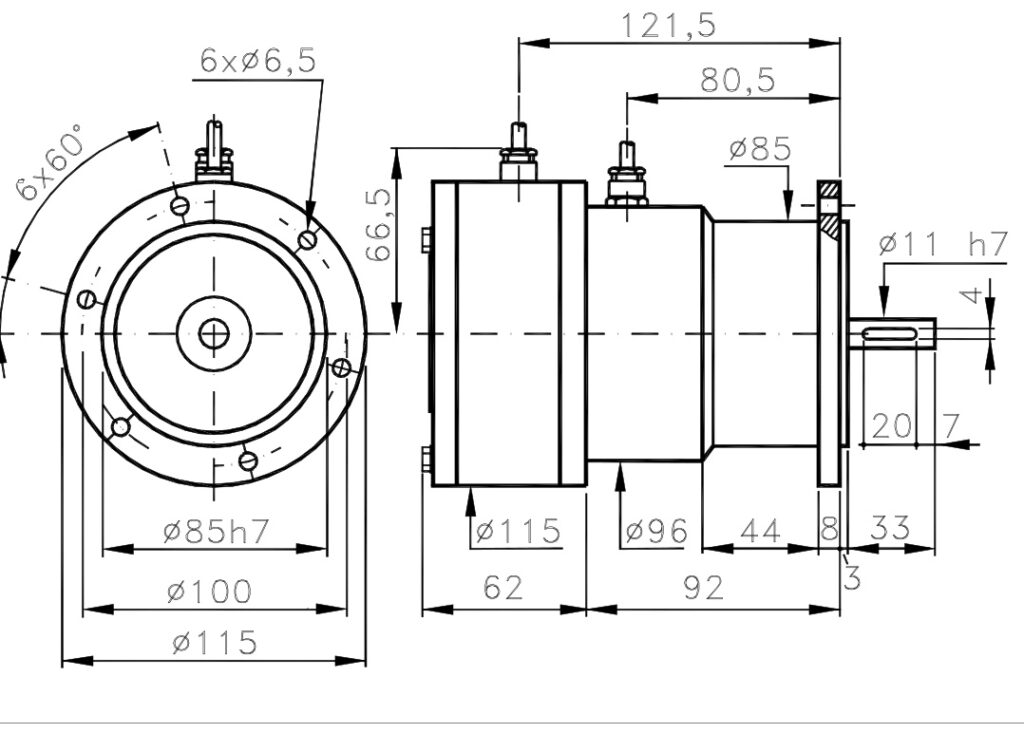

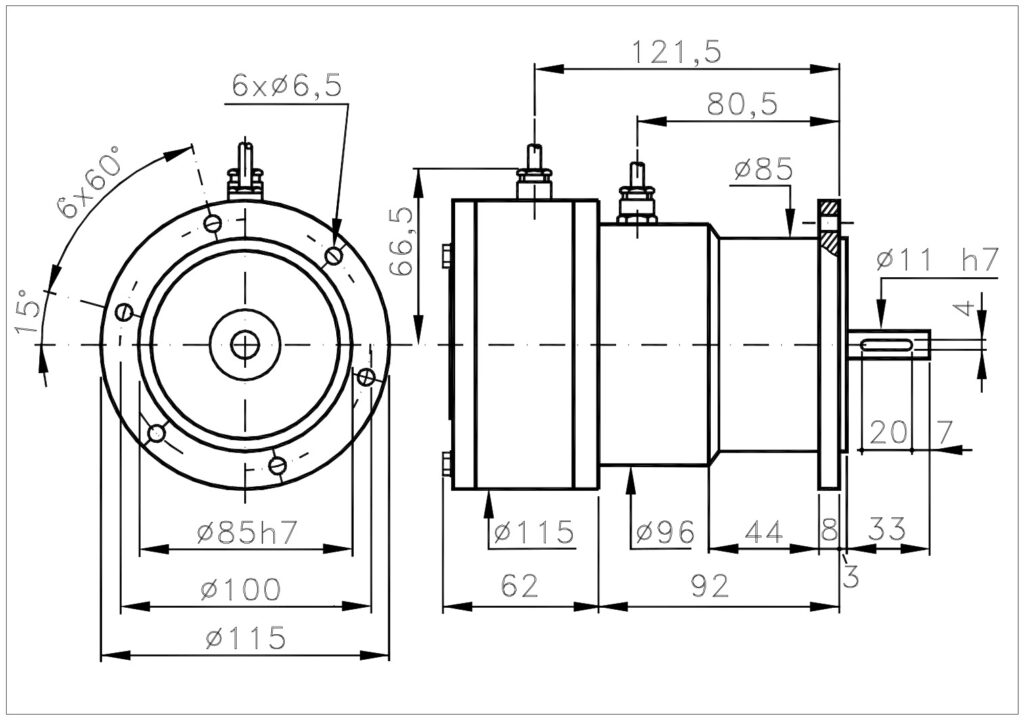

Desenho dimensional do encoder incremental com relé centrífugo ELCIS I/115TB
