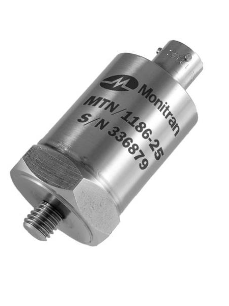

Monitran MTN/1186 Acelerómetro Industrial de Salida Dual
- Fabricante: Monitran
- Categoría: Accelerometers, SENSORES
El Monitran MTN/1186 representa la vanguardia en monitorización híbrida industrial. Este acelerómetro de entrada superior está diseñado para cumplir una doble función crítica: entregar una señal de 4-20mA DC proporcional a la velocidad RMS directamente a un PLC o DCS, y simultáneamente proporcionar una salida de 100mV/g AC para el análisis detallado de fallos mediante colectores de datos o analizadores FFT.
Construido íntegramente en acero inoxidable bajo un diseño robusto y sellado IP67, el MTN/1186 elimina la necesidad de instalar dos sensores por punto de medida, reduciendo los costes de instalación y cableado. Su conector industrial 62GB de 3 pines asegura una integridad de señal máxima incluso en los entornos más hostiles de la industria del papel, tratamiento de aguas y climatización (HVAC).
Preguntas Frecuentes sobre el MTN/1186
1. ¿Qué ventaja estratégica ofrece tener salida dual?
Permite el control de procesos en tiempo real (vía PLC con 4-20mA) y el mantenimiento predictivo profundo (vía analizador AC). El PLC puede disparar una alarma de parada, mientras que el analista puede conectar su equipo al mismo punto para diagnosticar si el fallo es un rodamiento, desequilibrio o desalineación.
2. ¿Cómo se cablea un sensor de 3 pines para dos señales diferentes?
El conector 62GB utiliza los tres pines para gestionar tanto la alimentación del bucle de corriente de 4-20mA como la salida de voltaje AC. Es fundamental utilizar el conector de acoplamiento MTN/MH008 para garantizar que ambas señales discurran de forma aislada y sin interferencias.
3. ¿Es necesario configurar el sensor para distintos rangos de velocidad?
Sí, la serie MTN/1186 puede pedirse configurada de fábrica para distintos rangos de velocidad (0-10, 0-20, 0-25, 0-50 o 0-100 mm/s) según la criticidad y el tipo de maquinaria a monitorizar.
Propiedades
| Parámetro de Ingeniería Técnica | Especificación de Salida Dual |
|---|---|
| Referencia de Modelo | MTN/1186 Series |
| Salida DC (PLC) | 4-20mA Proporcional a Velocidad RMS |
| Salida AC (Análisis) | 100mV/g (Opcional 50mV/g) |
| Voltaje de Alimentación | 12-32V DC (Bucle de 4-20mA) |
| Respuesta Frecuencia (DC) | 2Hz a 1kHz ±10% |
| Respuesta Frecuencia (AC) | -3dB @ 0.8Hz |
| Resonancia Base Montada | 5 kHz (Nominal) |
| Aislamiento Eléctrico | Base Aislada (Base Isolated) |
| Rango Dinámico | 30g peak (para 100mV/g) |
| Temperatura Operativa | -25°C a +90°C |
| Influencia Térmica | 0.08 %/°C |
| Voltaje de Bias (AC) | 3V DC (Nominal) |
| Material de Carcasa | Acero Inoxidable AISI 316 |
| Tipo de Conector | 62GB de 3 Pines |
| Montaje Estándar | Rosca Hembra ¼” UNF |
| Peso del Sensor | 150 gms (Nominal) |
| Grado de Protección | IP67 (Estanqueidad Total) |
