Interfaz PROFIBUS DIMS (Externa) para Sensores Dimetix | 100% Indispensable

El Módulo de Interfaz PROFIBUS DIMS (Externa) se posiciona como el componente de pasarela (Gateway) definitivo y fundamental para la convergencia sin fisuras entre la algoritmia de medición de alta precisión de Dimetix y los autómatas Siemens más expandidos en el mercado global. Habitualmente, las plantas de proceso y las cadenas de producción mecanizadas operan bajo la batuta inquebrantable de redes maestras PROFIBUS (DP). Incorporar estaciones de lectura láser de exactitud milimétrica dentro de esa intrincada telaraña de control demanda un canal limpio y nativo; es aquí donde la interfaz DIMS entra en juego, actuando como un puente lógico de conversión algorítmica y asegurando que las directivas y paquetes de datos fluyan horizontal y verticalmente sin colisiones ni retardos perjudiciales.

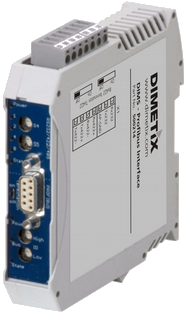

Desde una perspectiva puramente arquitectónica y de instrumentación, este bloque periférico ha sido diseñado meticulosamente en un chasis asimétrico con grado de protección IP20, preparado y dimensionado para ser enganchado, de manera firme e instantánea, a un raíl DIN estándar de 35 milímetros. Esta facilidad de integración electromecánica dentro de armarios perimetrales o cuadros principales (Switchgears) facilita soberanamente el flujo de cableado del instalador, aislando organizativamente el nodo de interconexión del entorno agresivo exterior. Su misión estructural es ejecutar, de forma oculta en segundo plano (transparent mode), una traslación nativa y simétrica desde el protocolo original del escáner en RS-422 diferencial hasta los registros normalizados que requiere el PLC Maestro S7 Siemens para habilitar sus respuestas lógicas.

A nivel de velocidad y ciclo de petición (polling runtime), esta pasarela de control industrial rompe las barreras de latencia en la automatización B2B. El hardware electrónico del componente incorpora un procesador interno dedicado exclusivamente al enrutamiento, permitiéndole certificar y soportar tasas de transmisión de bus (Baud-Rate) formidables de hasta 12 Mbaudios. Alcanzar esta densidad de baudios de ráfaga significa que las transferencias del registro posicional dinámico del láser se inyectan en tiempo real absoluto (Real Time Ethernet/Fieldbus), posibilitando cierres de lazo de posicionamiento exacto para aplicaciones de maquinaria pesada, como el control de anti-colisión en puentes grúa donde incluso diez milisegundos de latencia por cuello de botella pueden resultar fatales.

El valor financiero o coste-oportunidad más destacable que proporciona el convertidor PROFIBUS DIMS a los integradores de sistemas radica en su apabullante y contrastada capacidad multiplexora o ‘Multi-Sensor Gateway’. Lejos de imponer un costoso ratio económico de una interfaz de red por cada láser adquirido, la tecnología de Dimetix concede la facultad superior de enlazar, sincronizar topológicamente y controlar hasta 10 sensores de distancia de forma simultánea e independiente utilizando exclusivamente un único módulo externo central. Esta simplificación exponencial (Daisy-chain capability) condensa los cuadros eléctricos, desploma los costos variables de infraestructura de cable PROFIBUS apantallado puro y descarga valioso espacio de procesamiento en el autómata programable corporativo.

Características Principales y Despliegue en Entornos de Fábrica (B2B):

• Actúa como un conversor asíncrono pasivo bidireccional de alto rendimiento que conecta de manera transparente el láser estándar de bus RS-422 con un Host PROFIBUS Maestro industrial.
• Mecánica simplificada en chasis protector de nivel IP20 optimizado orgánicamente para encaje eléctrico a presión (snap-in) en raíles guía DIN metálicos de 35 milímetros.
• Rompe los límites de carga de paquete permitiendo establecer canales de interconexión con tasas de comunicación extremas y certificadas de hasta 12 Mbaudios (Mbaud) con latencia minimizada.
• Alineación profunda y certificación técnica que asegura compatibilidad y programación fácil en cascada con el prolífico sub-universo de la programación maestro-esclavo en plataformas Siemens S7.
• Eleva la eficiencia financiera de diseño SCADA asumiendo la recolección, interpretación y derivación nativa de la telemetría posicional de hasta 10 dispositivos láser Dimetix en simultáneo en una misma subestación.
• Garantiza su aplicación estandarizada disponiendo de manuales y perfiles normativos amparados exhaustivamente en la documentación matriz de ingeniería de fábrica conocida como «Application Note AN 2005».
