I/63S Encoder Incremental ROBUSTO

I/63S – Encoder Incremental Servo-Mount Ø 63 mm, eje Ø 9.52 mm, resoluciones 1–25 000 ppr, frecuencia hasta 100 kHz, IP64/IP65

El encoder incremental ELCIS I/63S es un modelo de alta precisión diseñado para aplicaciones CNC y sistemas de control donde se requiere montaje directo mediante flange servo-mount. Su robusta carcasa metálica de Ø 63 mm, combinada con un eje macizo de acero inoxidable Ø 9.52 mm, garantiza un montaje estable y una señal fiable en entornos industriales exigentes.

Este encoder ofrece resoluciones configurables desde 1 hasta 25 000 pulsos por revolución (ppr), con una amplia gama de opciones de alimentación de 5 a 30 V DC y salidas electrónicas flexibles, incluyendo push-pull, line driver, NPN, PNP y colector abierto. Su sistema óptico con LED de larga duración permite frecuencias estándar de hasta 100 kHz, con versiones opcionales para alcanzar hasta 300 kHz.

Con una velocidad máxima continua de hasta 6 000 rpm (intermitente hasta 7 800 rpm), el I/63S resiste vibraciones de 12 G y choques de 50 G, manteniendo la precisión y estabilidad de la señal en condiciones adversas. La protección estándar IP64 puede mejorarse a IP65 dependiendo del tipo de conector utilizado, asegurando protección contra polvo y salpicaduras.

Construido con aluminio anodizado y cubierta de Valox 420, su peso aproximado es de 570 gramos, siendo una solución ideal para sistemas CNC, automatización industrial y maquinaria que requiere alta resolución y fiabilidad.

Propiedades

ParámetroEspecificación
ModeloELCIS I/63S
TipoEncoder incremental, eje macizo, flange servo-mount
Diámetro carcasaØ 63 mm
Diámetro del ejeØ 9.52 mm acero inoxidable
Resolución1 … 25 000 ppr
Frecuencia máxima salida100 kHz (opcional hasta 300 kHz)
Alimentación5…30 V DC
Tipo de señalPush-pull, line driver, NPN, PNP, colector abierto
Velocidad máxima6 000 rpm continuo; 7 800 rpm intermitente
RodamientosAlta precisión, vida útil 1,5 × 10⁹ revoluciones
Resistencia a impactos50 G × 11 ms
Resistencia a vibraciones12 G (10–2 000 Hz)
Temperatura operación0 °C a +70 °C
Temperatura almacenamiento–30 °C a +85 °C
ProtecciónIP64 estándar; IP65 según conector
Material cuerpoAluminio anodizado; cubierta superior Valox 420
Peso≈ 570 g
Fuente de luzLED, vida útil ≥ 100 000 h

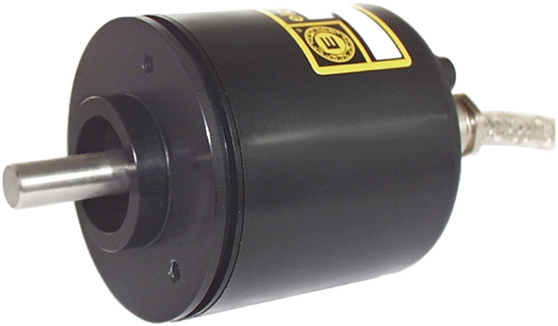

I-63S Encoder incremental Robusto Elcis

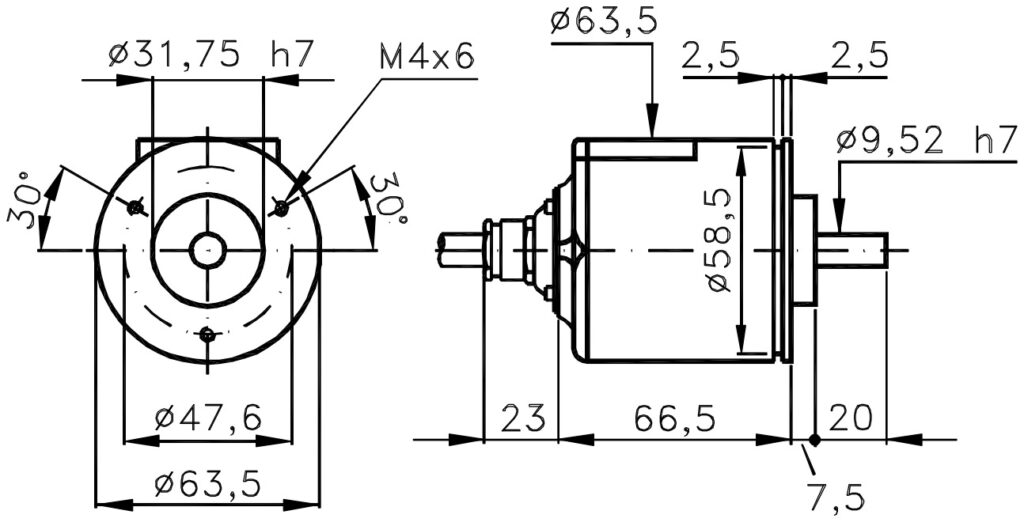

I-63S Dibujo técnico Encoder incremental Robusto Elcis
