Encoder Incremental Robust I/63S
Preu baix pressupost Demanar pressupost
Carcassa Ø58,5 mm, brida Ø63 | Eix Ø9,52 h7 inoxidable | 1 a 25000 imp/tornada | NPN, PNP, push-pull, driver, 1 Vpp | Alimentació 5–30 V | IP65 eix (IP66 segellat) | 100 kHz (300 kHz opcional)
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Robust, SENSORS
El ELCIS 63S (I/63S) es un encoder incremental robusto de carcasa metálica Ø58,5 mm con brida de montaje Ø63 mm, para usos industriales medio-severos. Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable que admite 10 kg de carga radial y axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes (IP00).
El I/63S tiene carcasa metálica Ø58,5 mm con brida de montaje Ø63 mm. Admite electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp, en versiones monodireccional, bidireccional y con cero, con frecuencia máxima de 100 kHz (300 kHz opcional).
Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø9,52 que admite 10 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes.
- Resolució de 1 a 25000 impulsos per volta i freqüència de fins 100 kHz (300 kHz opcional).
- Alimentació de 5 a 30 V segons versió.
- 15 electròniques de sortida: NPN, PNP, push-pull, drivers 26LS31 i 88C30, TTL, discriminador i sinusoïdal 1 Vpp.
- Fins 12000 rpm contínues amb rodaments de baix parell i 6000 rpm en versió estàndard.
- MTTFd alto según UNI EN ISO 13849-1.
Preguntes Freqüents Tècniques
Quines versions de senyal ofereix l'I/63S?
Monodireccional (M), bidireccional (B), bidireccional + zero (BZ) i monodireccional + zero (MZ).
Quines tensions d?alimentació admet?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–25/3 V. 88C30, màxim 15 Vdc.
Quines són les opcions de protecció de l'eix?
IP65 en versió estàndard, IP66 amb rodament segellat (opció Z, 3000 rpm contínues) i IP53 amb rodaments de baix parell (opció B, 12000 rpm contínues).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |

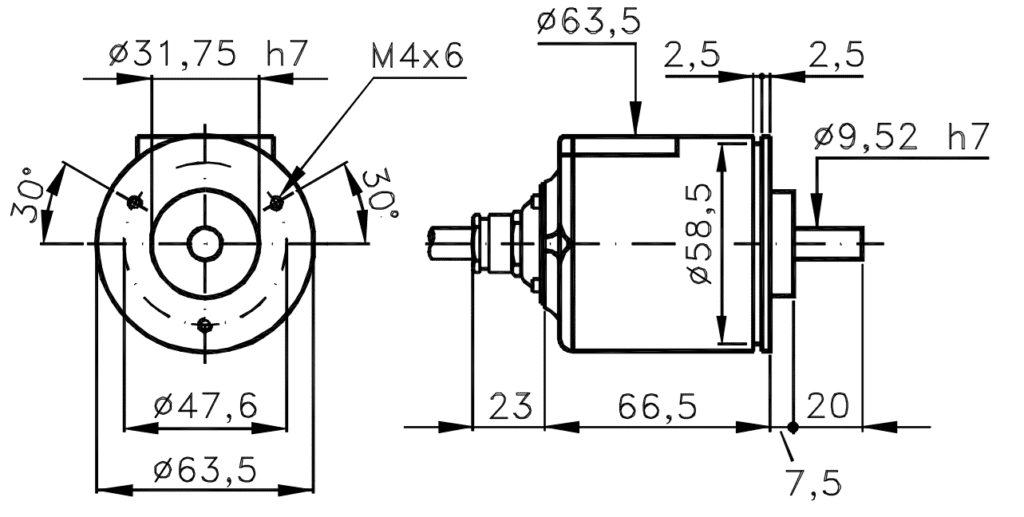

| Carcassa | Metálica Ø58,5 mm, brida Ø63 mm |
| Pes | 550 g |
| Eix | Ø9,52 h7 acer inoxidable (personalitzable sota comanda) |
| Càrrega radial/axial màx. | 10 kg |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP00 a IP67 (veure fitxa tècnica) |
| Alimentació | 5–30 V segons versió (veure fitxa tècnica) |
| Consum màx. | 120 mA estàndard · 180 mA line driver (personalitzable sota comanda) |
| Impulsos per tornada | 1 a 25000 |
| Freqüència màx. | 100 kHz (300 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP65 estàndard · IP66 segellat (Z) · IP53 sota parell (B) |
| RPM màx. contínues | 6000 estàndard · 3000 segellat · 12000 sota parell (intermitents: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda) |
| Temp. emmagatzematge | -30 … +85 °C |
| Referència | Configuració |
|---|---|
| I/63S-100-5-BZ-N-CL-RI63S1005BZNCLR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/63S-1000-1828-BZ-L-CH-RI63S10001828BZLCHR | 1000 impulsos/vuelta · 18–28 V · bidireccional + cero · 2× push-pull PRO · Conector 12 contactos ccw · IP67 · salida radial |
| I/63S-1000-5-BZ-N-CL-RI63S10005BZNCLR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/63S-1000-824-BZ-B-CM-RI63S1000824BZBCMR | 1000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/63S-1024-1828-BZ-B-CLI63S10241828BZBCL | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 10 contactos normal · IP65 · salida axial |
| I/63S-1024-1828-BZ-L-CH-RI63S10241828BZLCHR | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · 2× push-pull PRO · Conector 12 contactos ccw · IP67 · salida radial |
| I/63S-1024-1828-BZ-L-CL-RI63S10241828BZLCLR | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · 2× push-pull PRO · Conector 10 contactos normal · IP65 · salida radial |
| I/63S-1024-5-B-N-CM-RI63S10245BNCMR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Conector 7 contactos normal · IP65 · salida radial |
| I/63S-1250-1828-BZ-B-CM-RI63S12501828BZBCMR | 1250 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/63S-140-1828-MZ-B-CW-R-01I63S1401828MZBCWR01 | 140 impulsos/vuelta · 18–28 V · monodireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial · 1 m |
| I/63S-1500-824-B-B-CM-RI63S1500824BBCMR | 1500 impulsos/vuelta · 8–24 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/63S-180-1828-BZ-L-CH-RI63S1801828BZLCHR | 180 impulsos/vuelta · 18–28 V · bidireccional + cero · 2× push-pull PRO · Conector 12 contactos ccw · IP67 · salida radial |
| I/63S-200-1828-B-B-CMI63S2001828BBCM | 200 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida axial |
| I/63S-2000-5-BZ-N-CL-RI63S20005BZNCLR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/63S-2500-1828-BZ-B-CMI63S25001828BZBCM | 2500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida axial |
| I/63S-360-1828-BZ-L-CH-RI63S3601828BZLCHR | 360 impulsos/vuelta · 18–28 V · bidireccional + cero · 2× push-pull PRO · Conector 12 contactos ccw · IP67 · salida radial |
| I/63S-500-1030-B-L-CM-RI63S5001030BLCMR | 500 impulsos/vuelta · 10–30 V · bidireccional · 2× push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/63S-500-1828-BZ-B-CW-R-03I63S5001828BZBCWR03 | 500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida radial · longitud de cable: 03 |
| I/63S-500-1828-BZ-L-CLI63S5001828BZLCL | 500 impulsos/vuelta · 18–28 V · bidireccional + cero · 2× push-pull PRO · Conector 10 contactos normal · IP65 · salida axial |
| I/63S-500-5-BZ-N-CL-RI63S5005BZNCLR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
| I/63S-500-824-M-L-CM-RI63S500824MLCMR | 500 impulsos/vuelta · 8–24 V · monodireccional · 2× push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/63S-5000-5-BZ-N-CL-RI63S50005BZNCLR | 5000 impulsos/tornada · 5 V ±5 % · bidireccional + zero · Driver 26LS31 · Connector 10 contactes normal · IP65 · sortida radial |
| I/63S-5000-824-BZ-L-CL-RI63S5000824BZLCLR | 5000 impulsos/vuelta · 8–24 V · bidireccional + cero · 2× push-pull PRO · Conector 10 contactos normal · IP65 · salida radial |
| I/Z63S-100-1030-M-B-SM-RIZ63S1001030MBSMR | rodamiento sellado · 100 impulsos/vuelta · 10–30 V · monodireccional · Push-pull PRO · Conector 7 contactos sellado · IP66 · salida radial |
| I/ZH63S8-50-1030-B-B-CW-03IZH63S8501030BBCW03 | rodamiento sellado · diámetro de eje diferente · 50 impulsos/vuelta · 10–30 V · bidireccional · Push-pull PRO · Cable de 1 m · IP65 · salida axial · longitud de cable: 03 |
