Amplificador de Carga en Línea MTN/CA003
- Fabricante: Monitran
- Categoría: Convertidores de señal, INSTRUMENTACIÓN
El acondicionador MTN/CA003 es un amplificador de carga en línea diseñado específicamente para convertir la señal de salida de alta impedancia (picoculombios) proveniente de acelerómetros pasivos en una señal de bajo voltaje (milivoltios). Este dispositivo actúa como la etapa de amplificación obligatoria para la Serie P y P1100, permitiendo que la lectura dinámica generada en la zona de alta temperatura pueda ser procesada por sistemas de adquisición de datos estándar, osciloscopios o analizadores de espectro.
A nivel de arquitectura electrónica, el CA003 opera con una ganancia predeterminada de 1pC = 2mV y presenta una impedancia de entrada superior a 10^12 ohmios. Esta alta impedancia de acoplamiento es crítica para minimizar la atenuación de la señal por capacitancia parásita y garantizar una linealidad de respuesta estricta desde 1 Hz hasta 20 kHz. El módulo requiere una alimentación externa DC comprendida entre 18V y 30V para polarizar su circuitería interna y generar la señal de voltaje (Amp).

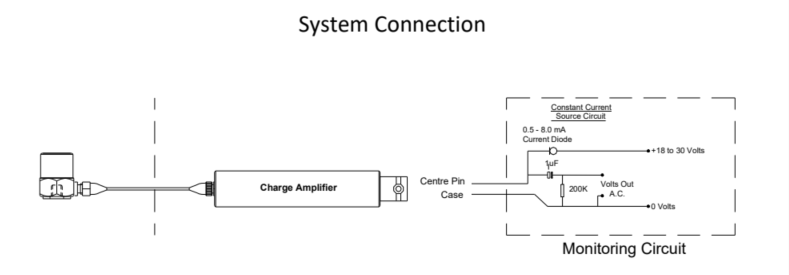

Construido en un encapsulado cilíndrico de 20×65 mm para minimizar interferencias electromagnéticas (EMI), el dispositivo se intercala físicamente entre el sensor (fuera de la zona de calor extremo) y el equipo de lectura. Admite configuración de entrada mediante conectores Microdot (10-32 UNF) o SMC para el cable de bajo ruido, entregando la señal analógica acondicionada a través de un puerto BNC hembra estándar de la industria.
- Conversión de Carga a Voltaje que permite integrar sensores pasivos en plataformas de análisis convencionales.
- Alta impedancia de acoplamiento para evitar distorsiones por la capacitancia del cable coaxial.
- Topología «In-Line» que facilita el montaje fuera del entorno térmico hostil del transductor.
- Alimentación asimétrica de 18-30V DC para compatibilidad con fuentes industriales estándar.
Preguntas Frecuentes Técnicas
El CA003 no tolera temperaturas extremas. Debe ubicarse a una distancia segura de la fuente de calor (fuera del entorno de 250°C del sensor pasivo), conectado mediante un cable coaxial resistente al calor y de bajo ruido.
2. ¿Puede operar con ganancia ajustable?
La ganancia estándar de fábrica es fija (1pC = 2mV) para asegurar la máxima estabilidad en la calibración del lazo. Configuraciones de ganancia alternativas están disponibles bajo especificación previa al pedido.
3. ¿Es compatible con sensores pasivos de otras marcas?
Sí, el CA003 puede acondicionar la señal de cualquier transductor piezoeléctrico de salida de carga, siempre que la impedancia de entrada y el rango de ganancia sean compatibles con la sensibilidad del sensor.
Propiedades
| Característica | Especificación Técnica |
| Tecnología | Acondicionador de Señal en Línea (In-Line) |
| Señal de Entrada (Sensor) | Salida de Carga Pasiva (Charge – pC) |
| Señal de Salida (Lectura) | Voltaje Analógico (mV) |
| Ganancia Fija Nominal | 1 pC = 2 mV |
| Ancho de Banda (Frecuencia) | 1 Hz a 20 kHz |
| Impedancia de Entrada | >1012 Ohmios |
| Voltaje de Alimentación (VDC) | 18 V a 30 V DC |
| Conector de Entrada | Microdot (10-32 UNF) o SMC |
| Conector de Salida | BNC Hembra |
| Dimensiones Nominales | 20 mm (diámetro) x 65 mm (longitud) |
| Material de la Carcasa | Aluminio / Acero Inoxidable (Blindado EMI) |
| Masa Estructural | 45 gramos |
