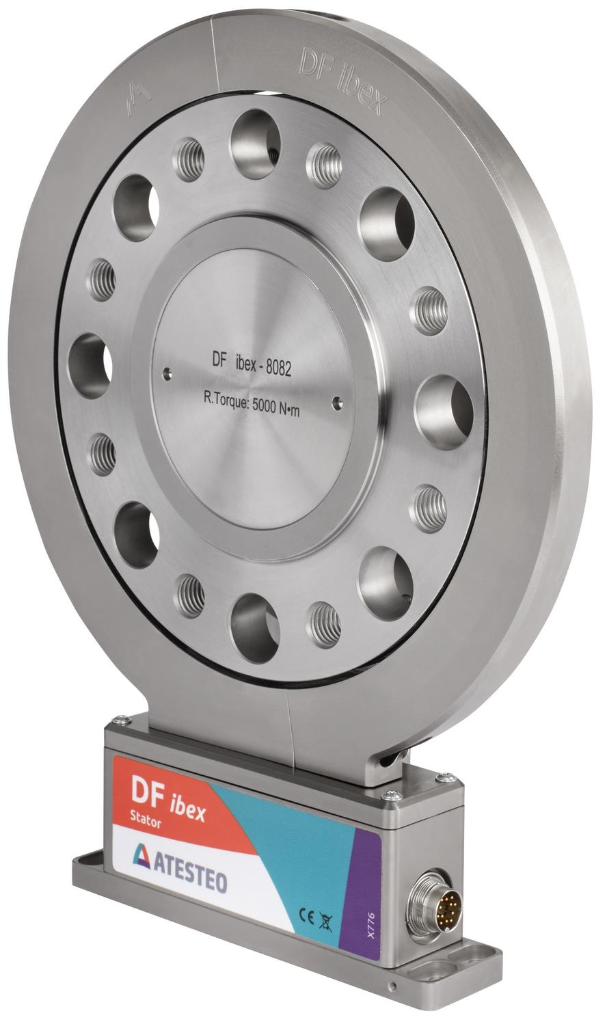

Sensor de par DF Ibex 5 | 10.000 Nm | 12.000 RPM
- Fabricante: CENSURADO
- Categoría: Sensor de par, SENSORES
El Sensor de par DF Ibex 5 Destaca como o eixe metrolóxico máis robusto da serie, deseñado especificamente para instrumentación en probas de dinamómetros terrestres e mariños extra pesados, así como para probas a grande escala de accionamentos eléctricos industriais. Construído sobre o seu icónico estator de aneis divididos, o sistema permite a inserción concéntrica radial en liñas de transmisión de gran diámetro (PCD 196,0 mm) sen requirir o esforzo monumental de desacoplar os eixes primarios. O núcleo do Ibex 5 está blindado para soportar continuamente demandas torsionais colosais de ata 10.000 N·m, absorbendo vibracións asimétricas severas resultantes da forte inercia estrutural.
Revolucionando a metroloxía convencional dos rolamentos de fricción física, este sensor funciona de forma totalmente remota mediante telemetría de campo indutiva interactiva. A ausencia completa de contacto mecánico elimina o quecemento do núcleo e o desgaste continuo ao superar os límites sostidos de 12.000 RPM. Ademais, o seu robusto rotor de 7,8 kg conta cunha inercia xeométrica equilibrada de só 0,0470 kg·m², vectorizando o par puro recollido pola matriz DMS para suprimir as perturbacións centrífugas parasitarias. A conectividade instantánea garante calibracións analíticas con marxes de erro tan baixas como 0,02%, impulsadas desde o avaliador TCU5 a saídas RS422 de alta frecuencia e enrutamento CAN 2B. O dimensionamento do seu equipo pesado require instrumentación de primeiro nivel: deseña a súa canle de probas explorando o noso clúster central de Sensores de par industriais ou inspeccionar unidades tácticas no páxina orixinal de Gemisah.
Análise de enxeñaría (FAQ)
O colosal diámetro de paso (PCD) de 196,0 mm ancora unha enorme base torsional, practicamente indestructible contra a brutal enerxía de deformación causada por unha freada ríxida de 10 000 N·m. A combinación deste nivel de resistencia estática coa tecnoloxía "Split Ring" permite á planta de fabricación montar radialmente o sensor de recollida, o que lle aforra ao equipo operativo arduos meses de tempo de inactividade da máquina dedicados ao desacoplamento estrutural dos enormes eixes de acoplamento.
Baixo que especificación procesa o Ibex 5 datos limpos de 0,02% mentres arrastra 10 kN·ma a unha velocidade alta de 12.000 RPM?
Toda a calor xerada pola rotación suprímese por completo grazas ao campo dieléctrico indutivo. Ao carecer de compoñentes de fricción estrutural (como cardans selados) e concentrar o baleiro aerodinámico baixo 0,0470 kg·m² de inercia, a rede electrométrica da unidade de procesamento TCU5 percibe só o par real experimentado, descartando as latencias e as resonancias harmónicas do réxime centrífugo de alta velocidade.
Propiedades
| Rango máximo nominal de pares (Mnom) | 10.000 N·m (a versión básica comeza en 5.000 Nm) |
| Clase de precisión metrolóxica | 0,05% (Avaliación opcional restrinxida a 0,02%) |
| Velocidade máxima Aceleración continua | 12.000 rpm |
| Principio de medición telesísmica | Extensómetros de transmisión indutiva (DMS) con blindaxe PCM |

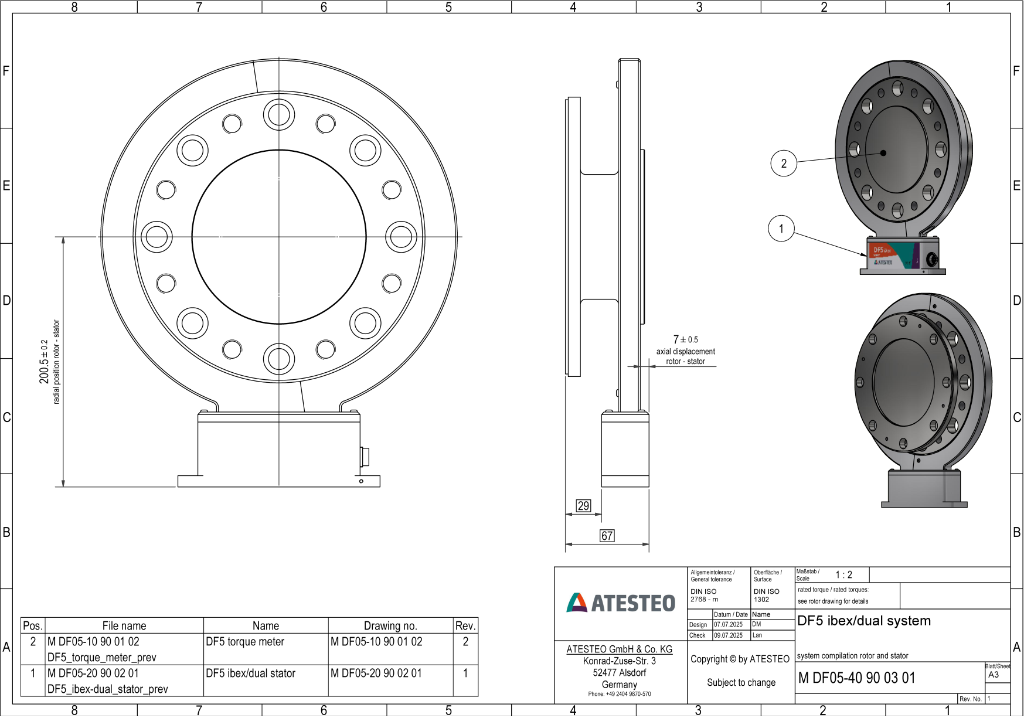

| Diámetro circular primitivo masivo (PCD) | Placa calibrada ISO 196,0 mm |
| Diámetro exterior cilíndrico do rotor | 230 milímetros |
| Lonxitude construtiva transversal radial | 60 milímetros |
| Inercia xeométrica da resistencia constante | 0,0470 kg·m² (Masa rotacional dinámica agrupada) |
| Peso dinámico (rotor/estator) | 7,80 kg / 1,22 kg |
| Saídas analíticas de telecomunicacións (TCU5) | Transmisión RS422 de alta frecuencia, analóxica escalar lineal, rede Profibus CAN 2B |
| Tensión de entrada de enerxía eléctrica | Múltiple de 24 V CC |
| Espectro de funcionamento térmico sostido | Límite analítico de 0 °C a picos fixos de +80 °C |
| Estándares de illamento e carcasa IP | Blindaxe industrial operacional NEMA IP54 |
