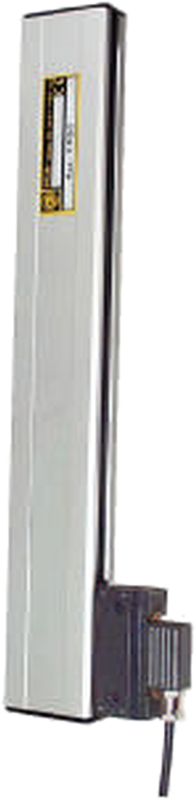

Transducteur linéaire à crémaillère CR85
- Fabricant: Encodeur ELCIS
- Catégorie: Déplacement, CAPTEURS, Transducteur à crémaillère linéaire, Transducteurs linéaires
Transducteur linéaire à crémaillère incrémentale CR85, similaire au CR80 mais avec un type de crémaillère différent.
Le CR85 est doté d'une crémaillère en acier inoxydable (HRC 10-15) à profil rectifié et tolérance de ±0,1 mm/m, d'un support de base en acier à dilatation thermique similaire à celle du bâti de la machine-outil, et d'un capot supérieur anticorodal anodisé extrudé. Il utilise des capteurs phototransistors push-pull avec une source lumineuse LED et un temps de rodage de 72 heures ; la certification de précision par interféromètre laser est optionnelle.
Alimentation : 5 V ±5 Ω %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 Ω %, 24 V ±5 Ω %, 12–30 V (sortie 12 V) et 8–24 V (sortie 5 V). Connexion électrique par connecteur (CD) monté sur le chariot du curseur ; le retrait de ce connecteur ne nécessite aucun recâblage. Une connexion par câble (CV) avec protection IP65 est également possible. guemisa.es.

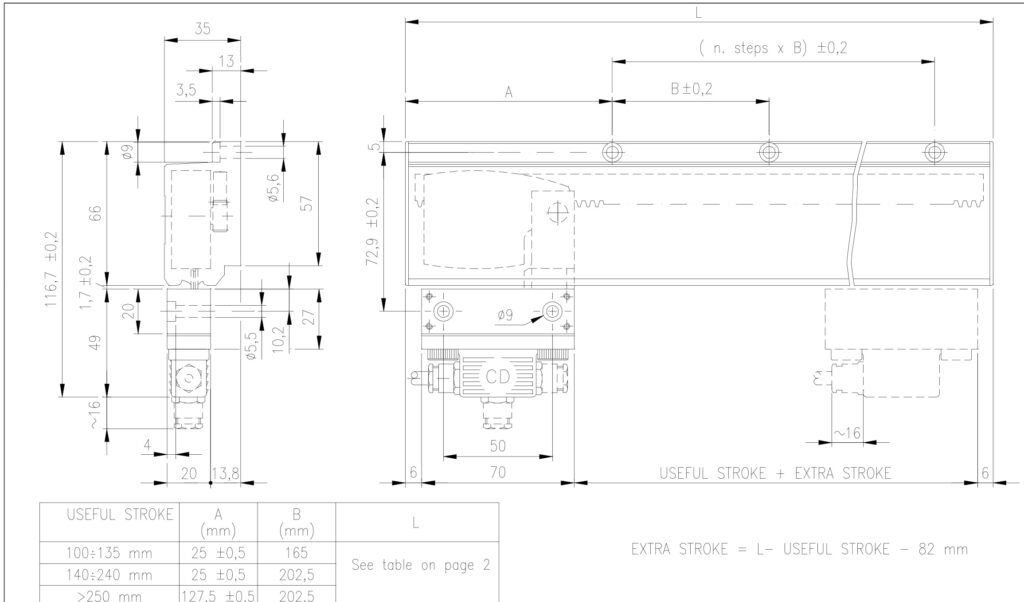

- Carrière standard de 800 mm à 34 000 mm (Tableau des courses et des longueurs totales dans la fiche technique).
- Résolution de 40 µm à 1 mm (codes 40, 50, 100, 200, 500 et 1000) avec multiplication externe x1, x2 ou x4.
- Fermeture éclair acier inoxydable HRC 10-15 avec profil de tolérance rectifié ±0,1 mm/m.
- Erreur maximale dans l'exécution utile de ±0,2 mm, non cumulatif.
- IP65 avec connexion CV et vitesse de lecture jusqu'à 20 m/min.
Questions techniques fréquentes
Quelles sont les configurations de course et de résolution proposées par le CR85 ?
Course standard de 800 mm à 34 000 mm selon le tableau des courses. Résolutions de 40 µm, 50 µm, 0,1 mm, 0,2 mm, 0,5 mm et 1 mm, avec multiplication électronique externe x1, x2 et x4.
Quelles alimentations sont compatibles avec le CR85 ?
5 V ±5 %, 8÷24 V, 18÷28 V, 8÷15 V, 12 V ±5 % et 24 V ±5 %, plus 12÷30 V avec une sortie de 12 V et 8÷24 V avec une sortie de 5 V.
De quel type de connexion et de niveau de protection dispose-t-il ?
Connecteur standard (CD) monté sur le chariot du curseur ou sur le câble (CV), avec IP65 sur la connexion CV.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Coup standard | 800 à 34000 mm (voir tableau des courses) |
| Erreur maximale, trait utile | ±0,2 mm (non cumulatif) |
| Électrique | |
| Résolution | 40 et 50 µm ; 0,1, 0,2, 0,5 et 1 mm (avec multiplication externe x1, x2 et x4) |
| Alimentation | 5 V ±5 Ω % ; 8÷24 V ; 18÷28 V ; 8÷15 V ; 12 V ±5 Ω % ; 24 V ±5 Ω % ; 12÷30 V (sortie 12 V) ; 8÷24 V (sortie 5 V) |
| Sortie | Incrémental ; NPN, PNP, push-pull, collecteur ouvert, pilote 26LS31 / 88C30 |
| Fréquence maximale / consommation maximale. | 40 kHz / 120 mA standard, pilote de ligne 180 mA |
| Certificat de précision avec interféromètre laser | Facultatif |
| Source de lumière | DIRIGÉ avec une durée de vie ≥ 100 000 h |
| Protection et environnement | |
| Vitesse de lecture maximale / accélération maximale. | 20 m/min / 15 m/s² |
| résistance aux chocs et aux vibrations | 50 G × 11 ms · 12 G (10–2000 Hz) |
| Température de fonctionnement/stockage | 0 … +71 °C / -30 … +85 °C |
| Autres fonctionnalités | |
| Fermeture éclair | Acier inoxydable, dureté Rockwell C 10-15, profil rectifié avec tolérance ±0,1 mm/m |
| Étanchéité à l'eau | Connexion CV IP65 (Indice de protection IP conforme aux normes IEC EN 60529, EN 60529 et IEC 529) |
| Force de départ | 6 N |
