Encodeur absolu multitours A/958HS
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur absolu multitours, CAPTEURS
L'ELCIS 958HS (A/958HS) est un codeur absolu SSI multitours avec un boîtier de Ø58 mm, jusqu'à 30 bits sur 16 384 tours, avec sortie en code Gray ou binaire via un contrôleur de ligne RS422/RS485. En environnement industriel, il est monté sur servo-moteur à l'aide de clips frontaux ou de vis, avec un arbre en acier inoxydable de Ø10 mm h8 (Ø6 mm en option) supportant des forces radiales de 40 N et axiales de 110 N, une protection standard IP64 ou étanche IP66, une résistance aux chocs de 30 G et aux vibrations de 10 G, et un fonctionnement entre -40 et +85 °C (avec câble : -5 à +70 °C).
L'A/958HS est un codeur absolu multitours à lecture optique par réseau de photodiodes infrarouges. Il permet de sélectionner 4096, 8192, 16384, 32768 ou 65536 pas par tour et 4096 ou 16384 tours, avec une résolution maximale de 30 bits à 16384 tours. Il transmet la position via une interface série SSI (pilote de ligne RS422) avec une fréquence d'horloge de 100 kHz à 1 MHz, en code Gray ou binaire, et est disponible en versions à préréglage (S1) et à préréglage par bouton-poussoir (S4, avec sortie radiale uniquement).

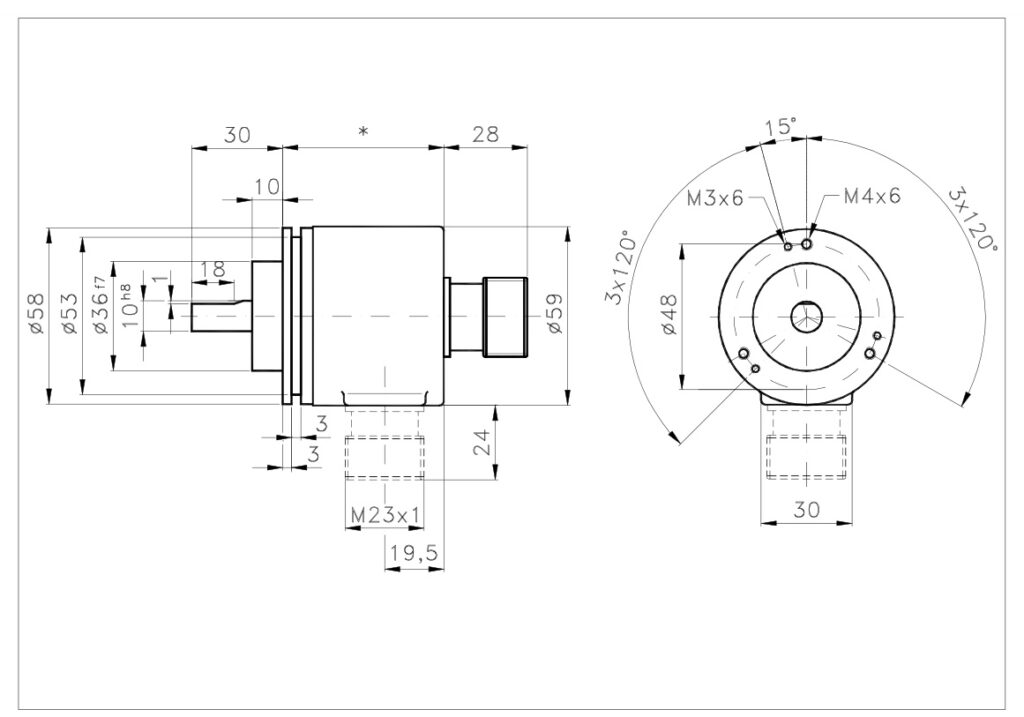

Fabriqué avec un corps en aluminium de Ø58 mm et un arbre en acier inoxydable de Ø10 h8 (Ø6 en option), il supporte des charges radiales de 40 N et des charges axiales de 110 N. Il dispose d'une protection standard IP64 ou étanche IP66, résiste aux chocs de 30 G et aux vibrations de 10 G, et fonctionne dans une plage thermique de -40 à +85 °C (avec câble : -5 à +70 °C).
- Résolution maximale de 30 bits dans 16384 tours.
- Interface série SSI avec conducteur de ligne RS422 et regardez 100 kHz a 1 MHz.
- Variantes avec fonction prédéfinie (S1) ou avec un bouton prédéfini (S4, (sortie radiale uniquement).
- Plage de température de -40 a +85 °C avec une protection jusqu'à IP66.
Questions techniques fréquentes
Quelles sont les résolutions et les possibilités offertes par le A/958HS ?
Il vous permet de choisir 4096, 8192, 16384, 32768 ou 65536 pas par révolution et 4096 ou 16384 révolutions, avec une résolution maximale de 30 bits à 16384 révolutions.
Quelles sont les différences entre les options d'interface SSI (SL, S1 et S4) ?
L'interface SL est l'interface SSI standard. L'interface S1 est identique à l'interface SL, mais dispose d'une fonction de préréglage. L'interface S4 est identique à l'interface SL, mais dispose d'un bouton de préréglage et n'est disponible qu'avec une sortie radiale.
Quels connecteurs et câbles sont disponibles ?
Il est fourni avec un câble de 1 m avec un indice de protection IP65 en sortie axiale (CAW) ou radiale (CRW), ou avec des connecteurs circulaires à 12 broches avec un indice de protection IP65 en configuration axiale (PAL) ou radiale (PRL).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Aluminium (personnalisable sur demande) |
| Poids | 300 g |
| Axe | Ø10 h8 acier inoxydable (en option Ø6) |
| charge radiale/axiale maximale. | 40 / 110 N |
| Électrique | |
| Protection côté sortie | IP65 selon la connexion |
| Alimentation | 10–30 V DC |
| Consommation maximale. | 1 W (SL) · 1,5 W (S1) |
| Fréquence de passage LSB | 800 kHz |
| Codes de sortie | Gris, binaire |
| Résolution maximale. | 30 peu / 16384 tours |
| Interface / Sortie | SSI (SL), SSI + préréglage (S1/S4) · pilote de ligne RS422/RS485 |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP64 · Étanchéité IP66 |
| régime maximal continu | 6000 standard · 3000 scellé (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 30 G (11 ms) 10 G (10–1000 Hz) |
| Température de fonctionnement/stockage | -40 … +85 °C (avec sortie câblée : -5…+70 °C) |
| Référence | Configuration |
|---|---|
| A/958HS-12-12-10-G-SL-0-PRLA958HS121210GSL0PRL | 4096 pas/tr · tours : 4096 · arbre standard Ø10 mm · Gris · SSI · connecteur radial 12 broches · IP65 |
| D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte. | |
