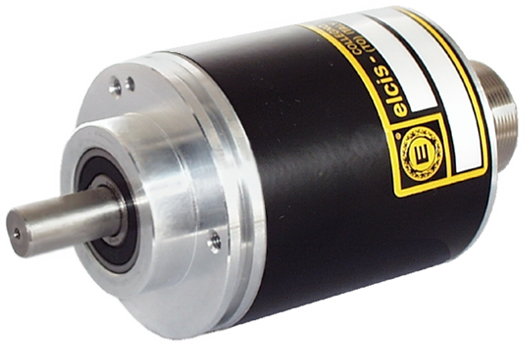

Encodeur absolu monotour A/958H
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur absolu à un tour, CAPTEURS

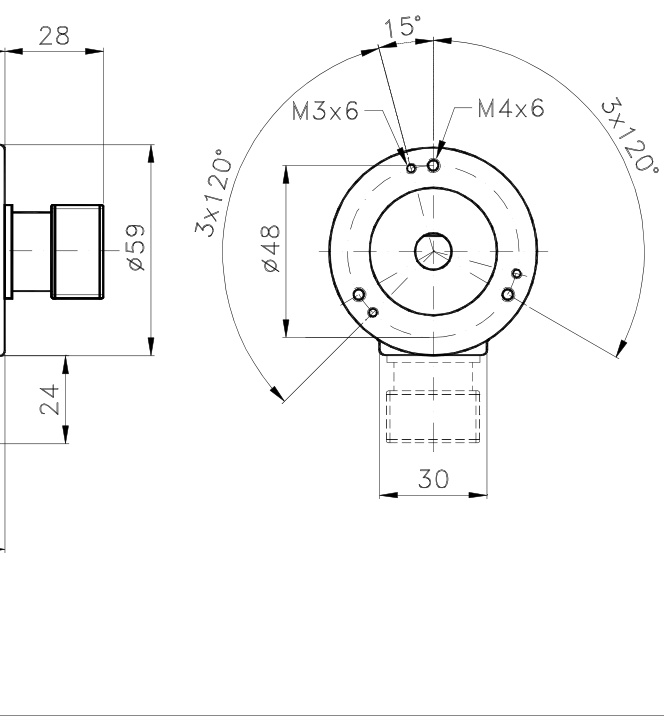

El ELCIS 958H (A/958H) es un encoder absoluto monovuelta de Ø58 mm para uso industrial, con fijación tipo servo mediante grapas o tornillos frontales.
L'A/958H est un codeur absolu monotour à lecture optique par LED et réseau de photodiodes infrarouges. Il permet de sélectionner 360, 4096, 8192 ou 65536 pas par tour, avec une résolution maximale de 16 bits. Il transmet la position en code Gray ou binaire via une interface parallèle (PP) ou parallèle préréglée (P1), avec un étage de sortie push-pull de 20 mA et une fréquence d'échantillonnage de 200 kHz (bits de poids faible).
Construido con carcasa de aluminio de Ø58 mm y eje de acero inoxidable de Ø10 h8 (opcional Ø6), soporta cargas radiales y axiales de 40 y 110 N. Dispone de protección IP64 en el lado del eje (IP66 en versión sellada), resiste impactos de 30 G y vibraciones de 10 G, y opera en un rango térmico de -30 a +70 °C.
- Résolution maximale de 16 bits par tour.
- Codes de sortie Gris et Binaire; precisión de división de hasta ±½ LSB (<13 bits).
- Interface de sortie parallèle (PP) ou en parallèle avec une fonction prédéfinie (P1).
- étage de sortie push-pull de 20 mA nourri à 10–30 V CC avec 200 kHz LSB.
Questions techniques fréquentes
¿Qué pasos por vuelta permite configurar el A/958H?
Il vous permet de choisir 360, 4096, 8192 ou 65536 pas par révolution, avec une résolution maximale de 16 bits.
Quelle est la différence entre les interfaces PP et P1 ?
L'interface PP affiche la valeur angulaire sur le connecteur de sortie en parallèle ; le nombre de conducteurs est proportionnel à la résolution et au type de code. L'interface P1 est identique à l'interface PP, mais dispose d'une fonction de préréglage.
Quelles sont les options mécaniques et d'étanchéité disponibles ?
La versión estándar ofrece protección IP64 en el eje con rodamientos para 6000 rpm continuas. Con la opción W incorpora rodamientos sellados con protección IP66 a 3000 rpm, y con la opción Q todo el encoder es de acero inoxidable.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Carcasa / peso | Aluminium · 200 g (personalizable bajo pedido) |
| Eje / carga radial-axial máx. | Ø10 h8 acero inoxidable (opcional Ø6) · 40 / 110 N |
| Couple de démarrage | 50 gcm standard · 90 gcm scellé |
| durée de vie du roulement | >10⁵ h a 1000 rpm |
| Électrique | |
| Alimentation électrique / consommation maximale. | 10–30 V CC · 100–400 mA selon le nombre de bits |
| Source lumineuse / capteurs | DIRIGÉ (vida útil ≥ 100.000 h) · Matriz de fotodiodos IR ASIC |
| Fréquence de passage LSB | 200 kHz |
| Resolución máx. / códigos | 16 peu / 1 vuelta · Gray, Binario · precisión de división ±½ LSB (<13 bit), ±2 LSB (13–16 bit) |
| Interface / Sortie | Parallèle (PP) · En parallèle avec le préréglage (P1) · Push-pull 20 mA |
| Protection et environnement | |
| Protection de la propriété intellectuelle | IP64 en el eje (IP66 sellado) · IP65 en la salida según conexión |
| régime maximal continu | 6000 standard · 3000 scellé (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 30 G (11 ms) 10 G (10–1000 Hz) |
| Température de fonctionnement/stockage | -30 … +70 °C / -40 … +85 °C |
| Humidité | 98 % (sin estado líquido) |
| Autres fonctionnalités | |
| Connexion | Cable 1 m o conector, axial o radial |
| Référence | Configuration |
|---|---|
| A/958H-12-00-10-B-P1-0-CVA958H120010BP10CV | 4096 pasos/rev. · 1 (monovuelta) · eje Ø10 mm estándar · Binario · interfaz: P1 · Cable axial 1 m (hasta 25 bit en la serie) · IP65 |
| D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte. | |
