Elemento resistivo rotativo plano PRS
- Fabricant: Novotechnik
- Catégorie: Déplacement, Capteur de déplacement angulaire, CAPTEURS

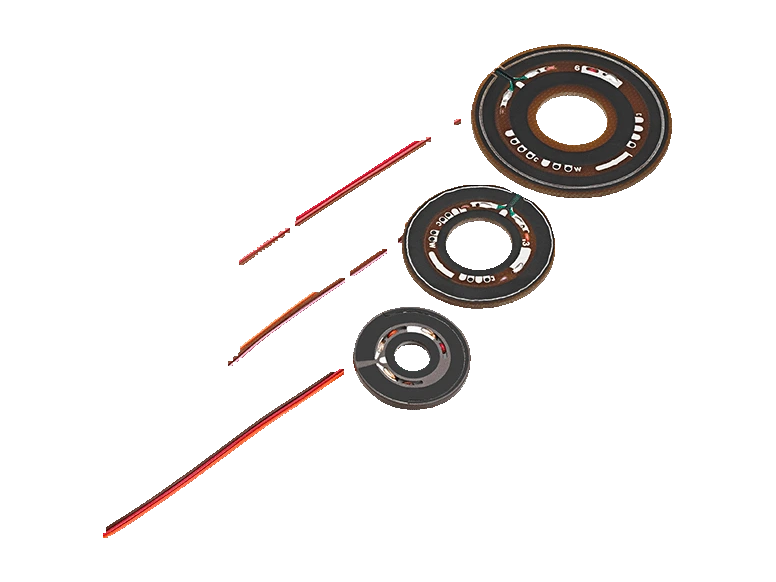

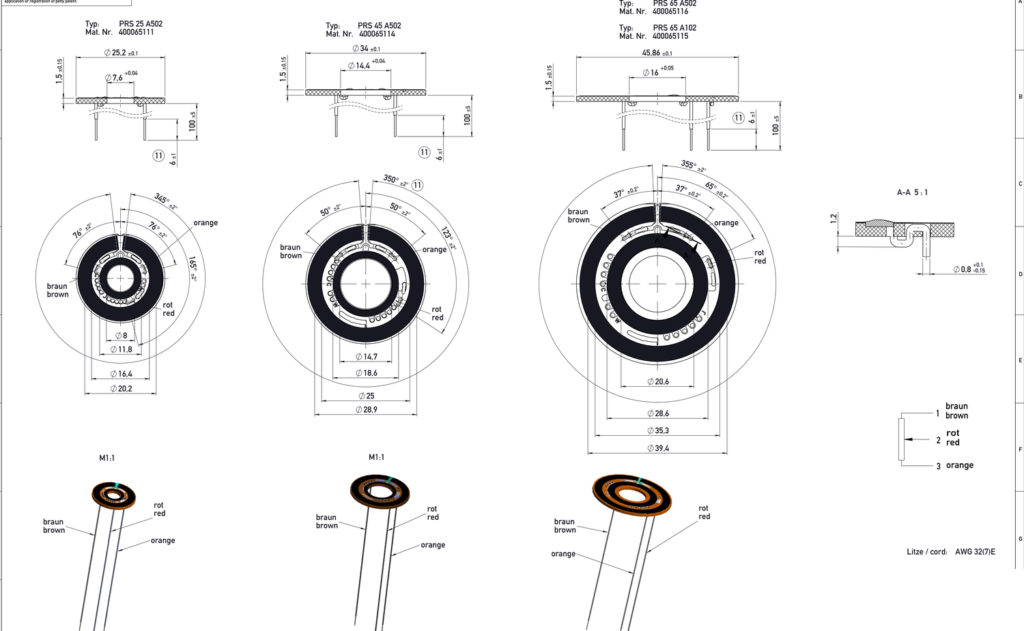

Elemento resistivo rotativo plano PRS de Novotechnik. Pista resistiva de plástico conductor en diseño abierto, sin carcasa, con cursor de metal precioso.
Elementos resistivos rotativos de diseño abierto, sin carcasa, que junto con un cursor forman un sistema de medida de dos piezas para aplicaciones con poco espacio de instalación. Pueden usarse tanto en el extremo de un eje motor como en aplicaciones de eje hueco. La conexión eléctrica se hace con tres hilos con descarga de tracción. La serie PRS existe en tres tamaños, cada uno con su cursor. Hay otros diseños, rangos de medida y longitudes de hilo bajo pedido.
Puntos clave
- Muy plano, para espacios de instalación reducidos
- Fijación por pegado (sin silicona)
- Vida típica de más de 100 millones de movimientos
- Salida de divisor de tensión
Questions techniques fréquentes
¿Qué se puede conectar al elemento resistivo rotativo plano PRS?
Se le pueden conectar piezas S (cursores de repuesto) de Novotechnik.
¿Cómo se pide el elemento resistivo rotativo plano PRS?
Por ejemplo, PRS-25-A502 (Art. 400065111) es la versión con tamaño 25 (Ø25,2 mm) con 5 kΩ. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el elemento resistivo rotativo plano PRS?
Temperatura de trabajo: -40 … +100 °C.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Étendue | |
| panneau de sortie | diviseur de tension |
| Tolerancia de la resistencia | ±20 % |
| Répétabilité | ≤ ±0,01° |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Datos eléctricos | |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente máx. de cursor en caso de fallo | 10 mA |
| Tensión de alimentación máx. admisible Ub | 42 V CC |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Matériels | |
| Soporte | Resina epoxi reforzada con fibra de vidrio |
| Fixation | Pegado |
| élément résistif | plastique conducteur |
| Curseur | Multidedo de metal precioso, amortiguado con elastómero |
| Connexion électrique | Hilos de 0,034 mm² (AWG 32), PTFE |
| Conditions environnementales | |
| Température de travail | -40 … +100 °C |
| Vie | típ. > 100 millones de movimientos (según tolerancias de instalación y condiciones ambientales) |
| Affectation de connexion | |
| Signe | Hilos |
| Connexion 1 | BN |
| Conexión 2, salida de señal | RD |
| Connexion 3 | OG |
| Cursores (accesorios) | |
| Fuerza de apriete al calar en el eje (S-094) | 80 … 250 N |
| Fuerza de apriete al calar en el eje (S-098 y S-152) | 200 … 360 N |
| Fuerza de contacto de 1 cursor con 4 dedos | 0,14 ±0,04 N (en estado montado, cota de distancia según plano) |
| Unidad de envase | 1 pieza |
| Référence | Configuration |
|---|---|
| PRS-25-A502PRS25A502 | Art. 400065111 · Datos de la hoja: Ø25,2 mm, 345°, 5 kΩ |
| PRS-45-A502PRS45A502 | Art. 400065114 · Datos de la hoja: Ø34 mm, 350°, 5 kΩ |
| PRS-65-A502PRS65A502 | Art. 400065115 · Datos de la hoja: Ø45,86 mm, 355°, 5 kΩ |
